Список команд и функций протокола
RS232
Назначение контактов разъема RS232
Список функций протокола RS232
Примечание
После всех ASCII-команд следует символ <CR>.
0D – это шестнадцатеричный ASCII-код символа <CR>.
Скорость двоичной передачи (бод):
9600
Битов данных: 8
Контроль по четности: нет
Стоповых битов: 1
Контроль передачи: нет
UART16550 FIFO: выкл.
Эхо проектора (передача): P
Эхо проектора (сбой): F
XX=01-99 – имя проектора,
XX=00 – для всех проекторов
9-штырьковый разъем
D-Sub
(со стороны проектора)
11 CD
2RXD
3TXD
4DTR
5GND
6DSR
7RTS
8CTS
9RI

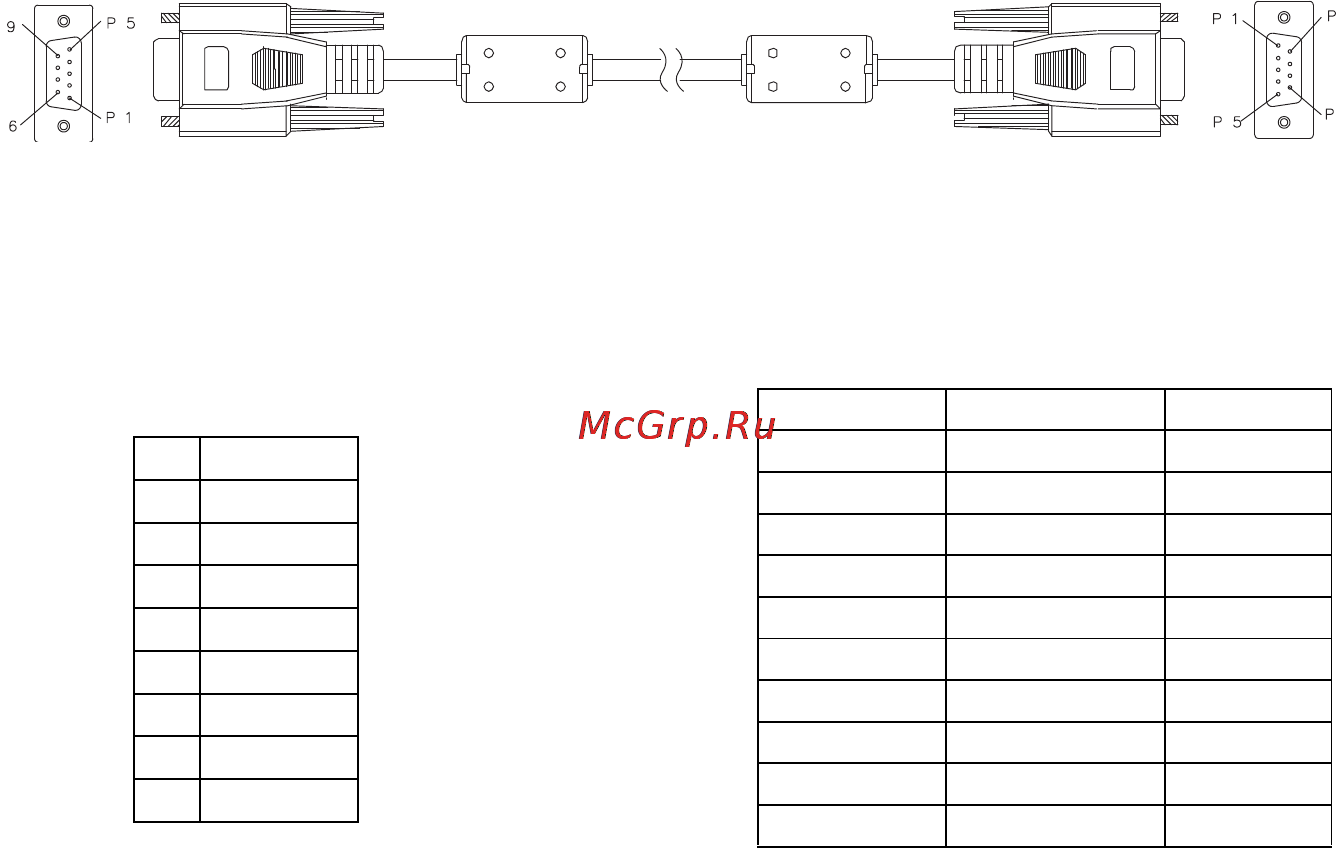

Перечень проводников
(со стороны кабеля)
C1 ЦВЕТ C2
1 Черный 1
2 Коричневый 3
3 Красный 2
4 Оранжевый 6
5 Желтый 5
6 Зеленый 4
7 Синий 8
8 Фиолетовый 7
9 Белый 9
КОРПУС DW КОРПУС
