10
Русский
Введение
VGA2-IN
/
YPbPr
VGA-OUT
VIDEO
AUDIO-OUT
(VGA
1)
AUDIO1-IN
RS-232C
USB
(VGA
2)
AUDIO2-IN
HDMI
RJ-45
(VIDEO)
AUDIO3-IN
VGA1-IN / YPbPr
/
3D SYNC
OUT(5V)
12V OUT

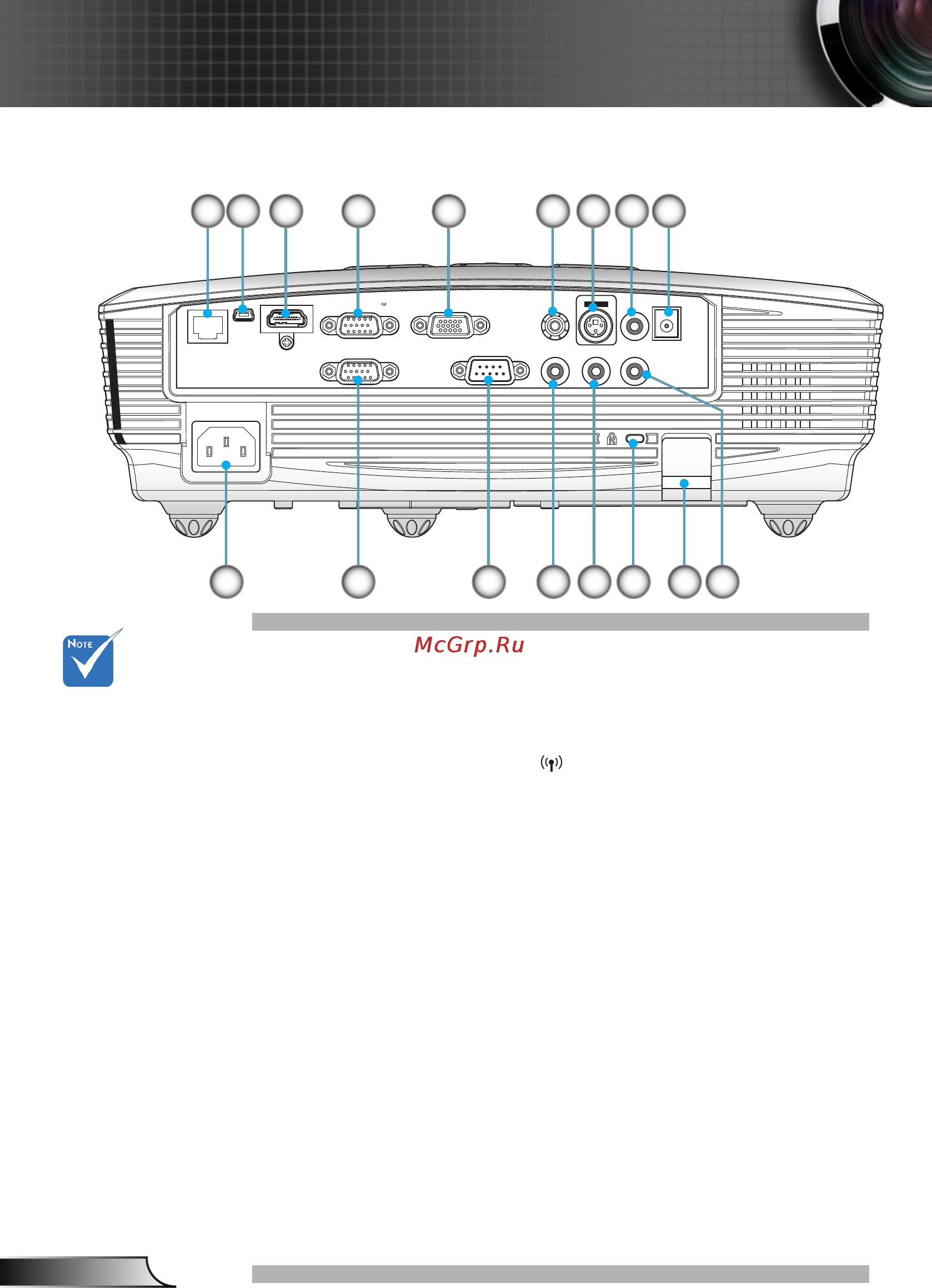

Входные/выходные соединения
RJ451.
Разъем USB (подключение к ПК для дистанционного 2.
управления с помощью мыши/Сервисный порт USB для
обновления встроенного ПО)
Разъем HDMI (v1.4a с поддержкой режима 3D)3.
Разъем VGA1-IN/YPbPr/4.
(Аналоговый сигнал с ПК/Компонентный вход
видео/HDTV/YPbPr/VGA-адаптер беспроводного
подключения)
Разъем выхода сигнала VGA (проходной выход для 5.
подключения монитора)
Входной разъем комбинированного видеосигнала6.
Выходной разъем 3D-синхронизации (5 В)7.
Выходной звуковой разъем (3,5 мм мини-джек)8.
Разъем пускового реле (12 В, 250 мА)9.
Сетевая розетка10.
Разъем VGA2-IN/YPbPr 11.
(Аналоговый сигнал с ПК/Компонентный вход
видео/HDTV/YPbPr)
Разъем RS-232 (9-контактный)12.
Разъем AUDIO3-IN для Видео (гнездо «мини-джек» 13.
3,5 мм)
Разъем AUDIO2-IN для VGA2 (гнездо «мини-джек» 14.
3,5 мм)
Отверстие для установки замка Kensington™15.
Решетка безопасности16.
Разъем AUDIO1-IN для VGA1 (гнездо «мини-джек» 17.
3,5 мм)
9764
11 15 1610
1
12 13
5 82 3
Сквозное
подключение
монитора
поддерживается
только в режимах
VGA1-IN/YPbPr.
Интерфейс
зависит от
технических
характеристик
модели.
Защитный ключ
VGA не входит
в комплект
поставки. За
подробной
информацией
обращайтесь
в службу
технической
поддержки
Optoma.
14 17
