Русский
Установка
Пульт ДУ зависит
от технических
характеристик
модели.
Menu
Светодиодные 1.
индикатор
Кнопка включения/2.
выключения питания
Source3.
Щелчок левой 4.
кнопкой мыши
Enter5.
Четыре кнопки 6.
курсора/ Управление
мышью
Switch (включение/7.
отключение функций
мыши)
Re-Sync8.
Щелчок правой 9.
кнопкой мыши
Лазерный указатель10.
Перемещение вверх 11.
на одну страницу
Keystone +/-12.
Menu13.
Zoom14.
AV mute15.
Video16.
3D17.
VGA18.
Перемещение вниз 19.
на одну страницу
Keystone +/-20.
Brightness21.
HDMI22.
S-Video23.
Eco+24.
Числовые кнопки 25.
(для ввода пароля)
Freeze26.
2
18
26
24
23
5
22
25
20
3
13
6
19
14
10
1
7
8
4 9
12
17
16
15
21
11

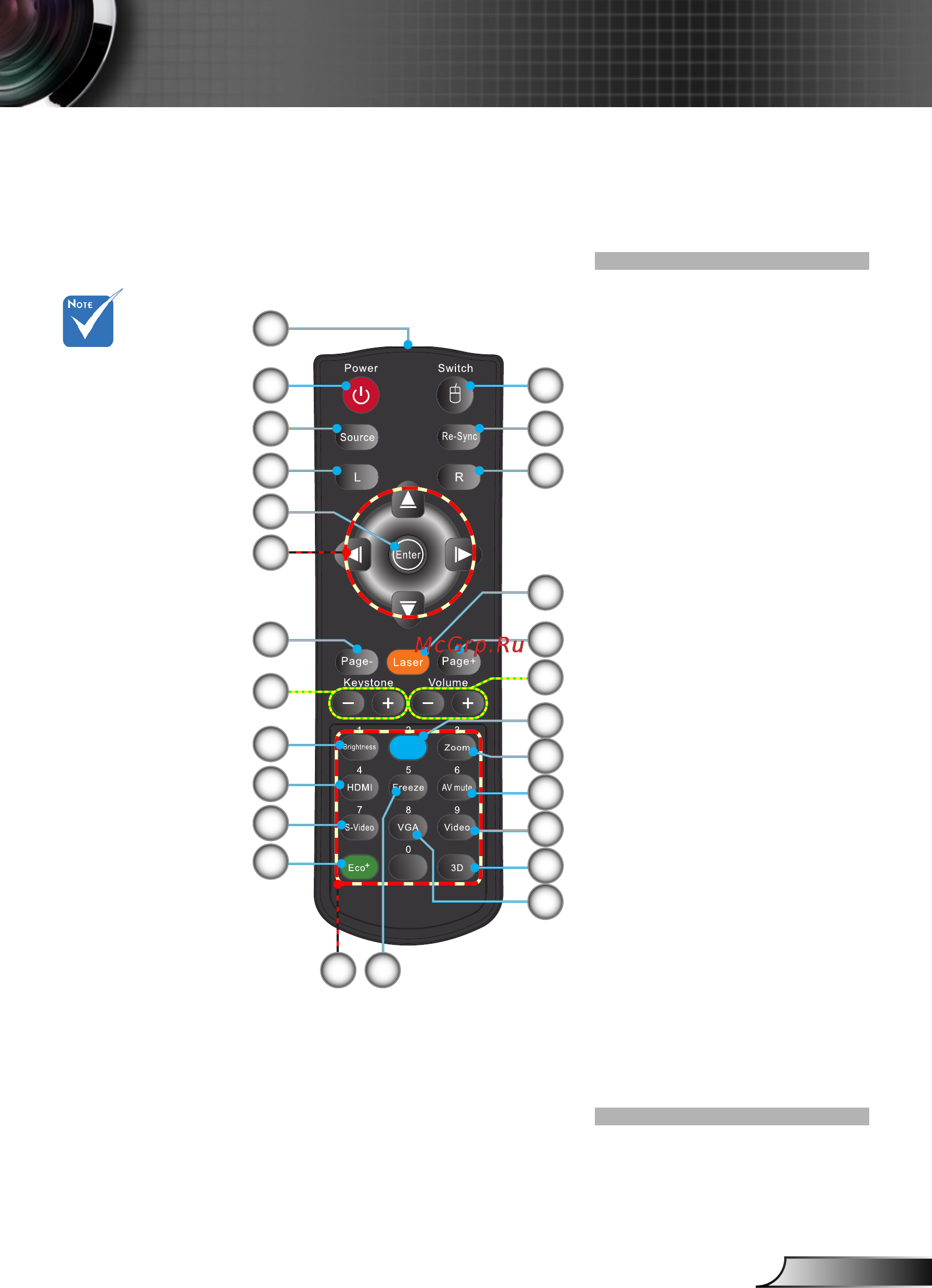

Пульт дистанционного управления
