Optoma EX762 [10/65] Введение
![Optoma EX762 [10/65] Введение](/views2/1057958/page10/bga.png)
10
Русский

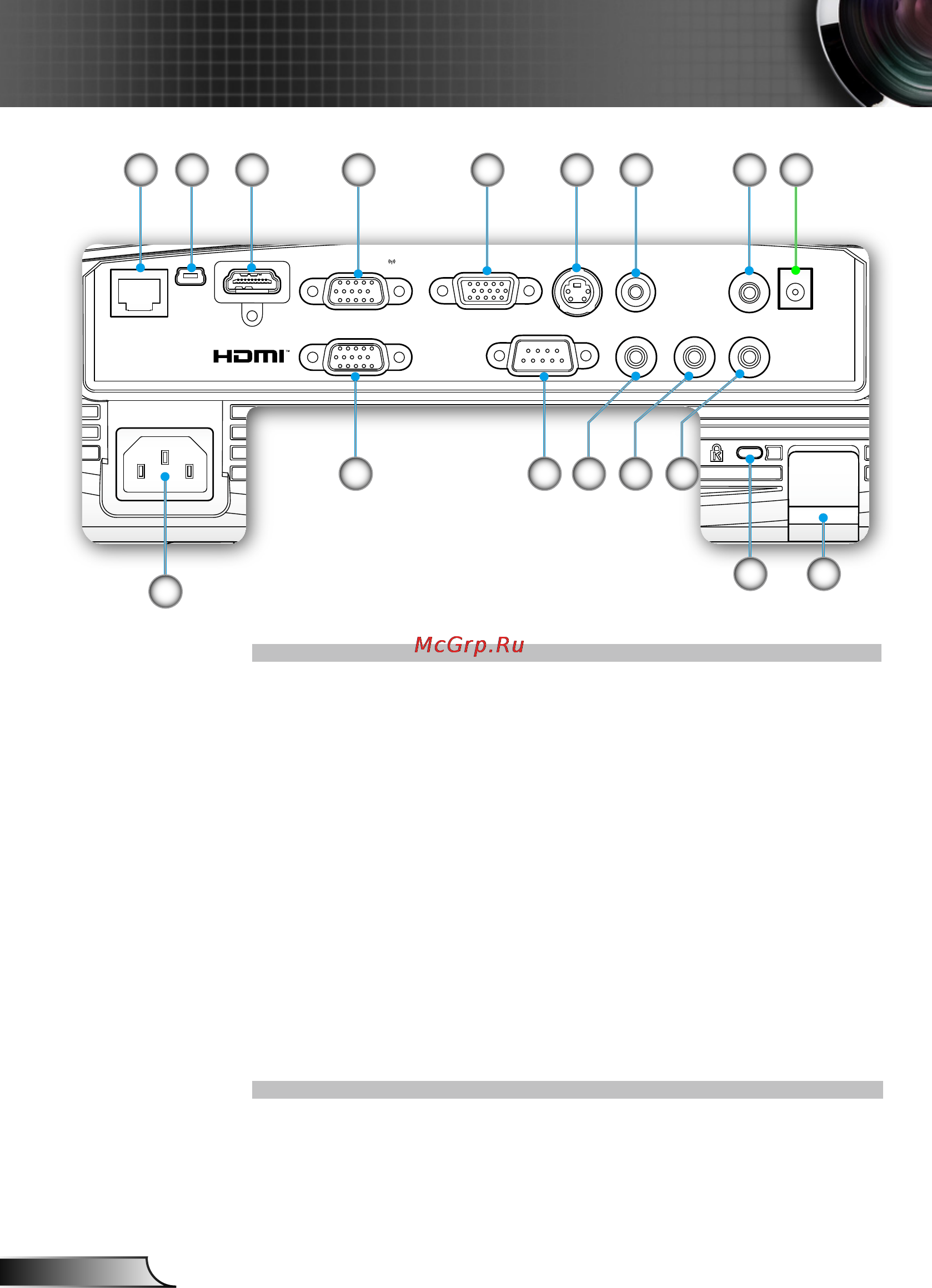

Введение
VGA1-IN / YPbPr /
VGA2-IN / SCART / YPbPr
VGA-OUT
S-VIDEO VIDEO
AUDIO-OUT
(VGA1)
AUDIO1-IN
RS-232
USB
(VGA2)
AUDIO2-IN
HDMI
RJ-45
(S-VIDEO/VIDEO)
AUDIO3-IN
12V OUT
5
9
87642
10 13
14 15
16
1 3 17
1211
11. Входной разъем Audio 3 (тип мини-джек, 3,5 мм).
(для S-Video/Видео)
12. Входной разъем Audio 2 (тип мини-джек, 3,5 мм).
(для VGA2)
13. Входной разъем Audio 1 (тип мини-джек, 3,5 мм).
(для VGA1)
14. Отверстие для установки замка Kensington
TM
15. Решетка безопасности
16. Разъем электропитания
Описанный ниже элемент присутствует только в
отдельных моделях.
17. Разъем пускового реле 12 В
