9
Русский
Введение

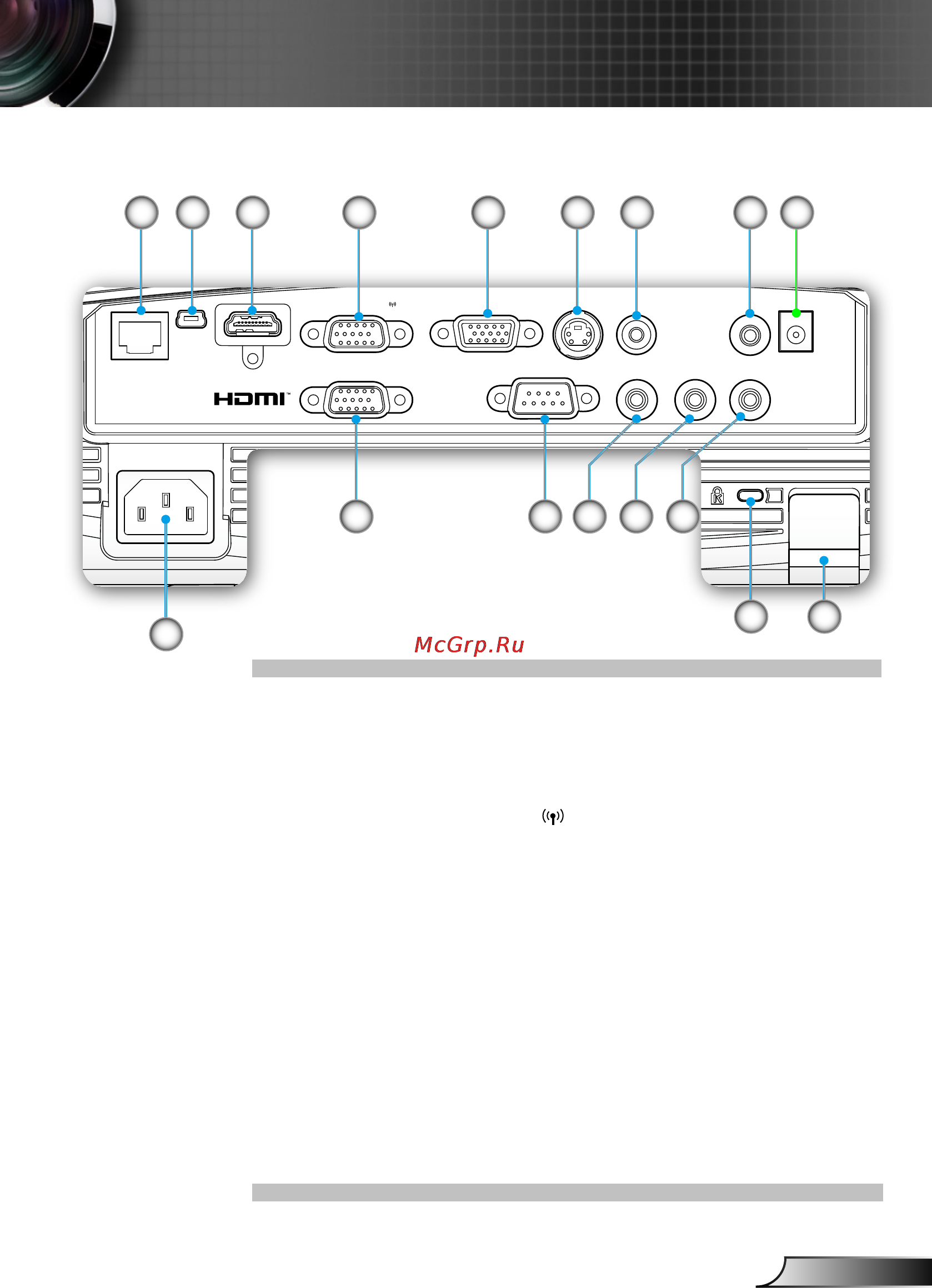

Входные/выходные соединения
1. Разъем локальной сети RJ-45
2. Разъем USB (подключается к ПК для дистанционного
управления с использованием мыши)
3. Разъем HDMI
4. Разъем VGA1-In/YPbPr/” ”
(Аналоговый сигнал с ПК/Компонентный вход видео/
HDTV/YPbPr/Беспроводной защитный ключ)
5. Разъем выхода сигнала VGA (проходной выход для
подключения монитора от входа VGA1-In)
6. Входной разъем стандарта S-Video
7. Входной разъем комбинированного видеосигнала
8. Выходной звуковой разъем (3,5 мм мини-джек)
9. Разъем VGA2-In/SCART/YPbPr
(Аналоговый сигнал ПК/Вход компонентного
видеосигнала/HDTV/SCART/YPbPr)
10. Разъем RS-232 (9-контактный)
VGA1-IN / YPbPr /
VGA2-IN / SCART / YPbPr
VGA-OUT
S-VIDEO VIDEO
AUDIO-OUT
(VGA1)
AUDIO1-IN
RS-232
USB
(VGA2)
AUDIO2-IN
HDMI
RJ-45
(S-VIDEO/VIDEO)
AUDIO3-IN
12V OUT
5
9
87642
10 13
14 15
16
1 3 17
1211
