Prology PCM-800 [9/16] Система экранных меню osd

Prology PCM-800 © Saturn Marketing Ltd9

Система экранных меню (OSD)

Монитор имеет три режима работы: AV (автономный), VGA (замена мо-

нитора ПК) и PC ( замена монитора ПК и функции сенсорного экрана).

Настройка OSD во всех этих случаях осуществляется либо с монитора,

либо с пульта удаленного доступа, в который предварительно необходи-

мо вставить батарейку.

Действия пользователя:

- соединить монитор через VGA кабель с USB портом ПК , установить

драйверы с прилагаемого диска (только для режима PC)

- осуществить соединение по фото *Соединение

- подсоединить необходимую аудио/видеотехнику

- подсоединить ПК к соответствующим разъемам (для режимов VGA и

PC)

- включить питание

- воспользоваться кнопкой “PC/ AV” для переключения режима. В верхнем

правом углу должна появиться надпись”PC”(для режимов VGA и PC)

- нажать на клавишу вызова меню

- выбрать необходимую опцию меню (фон активной опции желтеет, и ее

название прописывается в верхней части OSD)

- теперь значение выбранной опции можно настраивать

- для выхода из основного меню выбрать опцию EXIT и нажать кнопку

MENU.Также выход из экранного меню произойдет автоматически, если не

выполнять никаких действий в течение нескольких секунд.

*Описание OSD (МЕНЮ)

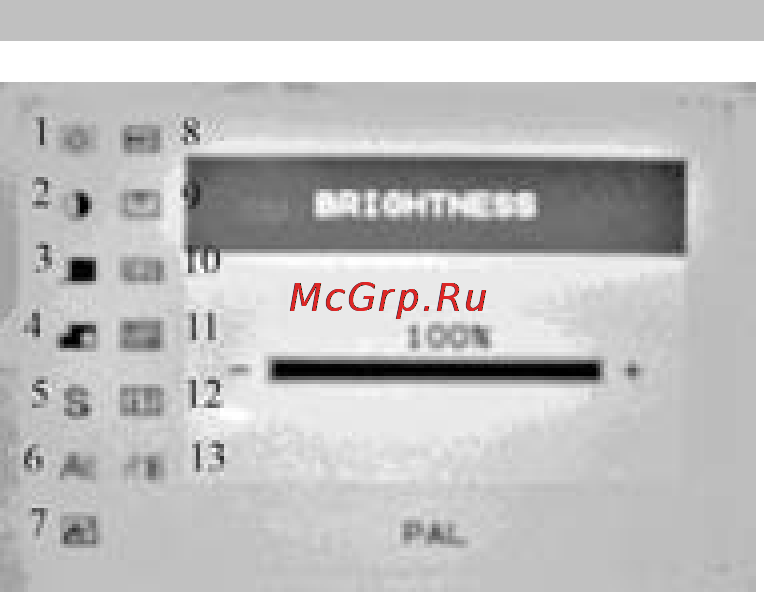

OSD в режимах AV, PC (следующий рисунок)

Параметры для управления (опции меню):

1-яркость, 2-контрастность, 3-насыщенность, 4-тон, 5-резкость, 6-язык, 7-

сброс, 8-позиция OSD по горизонтали,9- позиция OSD по вертикали, 10-

продолжительность времени, 11,12-поворот OSD на 180

, 13-выход из

OSD.
