Thomson T43FSL6010 [9/34] Разъемы подключения

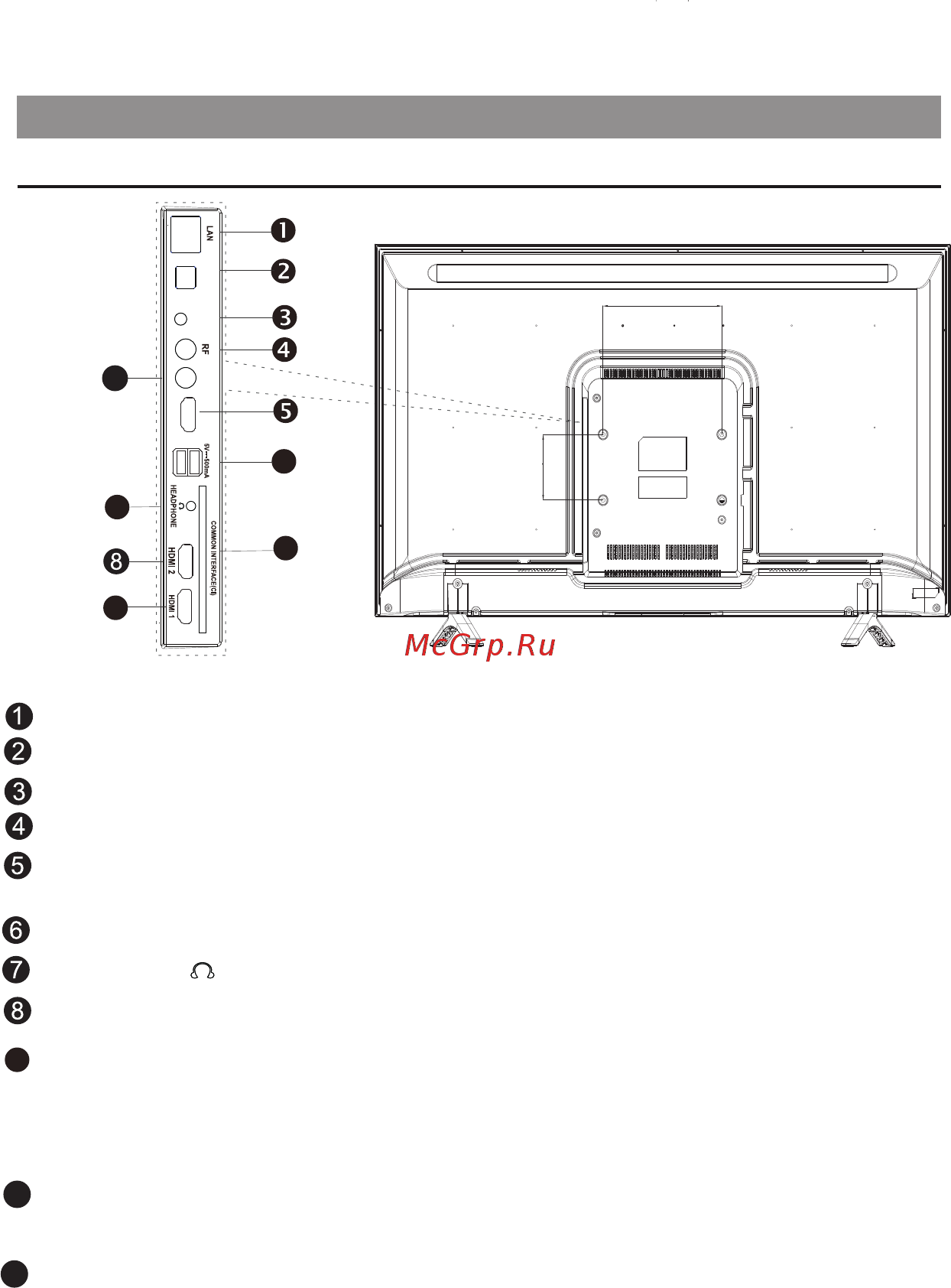

Общий вид устройства

Разъемы подключения

Примечание: Все рисунки в данном руководстве приводятся в качестве примера. Конструкция

и характеристики могут быть изменены без предварительного уведомления.

Расположение, количество и названия функциональных кнопок, кнопки включения

и разъемов подключения меняется в зависимости от модели.

Все функции, доступные через данное подключение, зависят от Вашего оператора.

Производитель не гарантирует полную совместимость и работоспособность телевизора со

всеми модулями операторов кабельного и эфирного телевидения.

Все подключения необходимо выполнять только на выключенном устройстве.

Mini AV IN (вход)

LAN

(С помощью кабеля Ethernet подключите LAN разъем телевизора к локальной сети).

Разъем подключения видео сигнала и звука режима AV(через адаптер).

Разъем подключения видео и звука от HDMI устройств

и вывод звука на HDMI устройства. Все подключения кабеля НDMI выполнять только на

выключенных устройствах.

HDMI 1(ARC) (вход\ выход звука)

Разъемы подключения видео и звука от HDMI устройств. Все подключения

кабеля НDMI выполнять только на выключенных устройствах.

HDMI 3 (вход)

DIGITAL AUDIO OUTPUT (OPTICAL) Разъем вывода цифрового звука.

COMMON INTERFACE (CI) разъём подключения CAM-модуля формата CI+.

USB1\2 2.0 (вход) подключение совместимых USB устройств (выход тока не более 500mA).

RF (вход) Разъем подключения к антенне или кабельному ТВ.

HEADPHONE (выход) Разъем подключения наушников с разъемом TRS 3.5 мм.

200.0 мм

100.0 мм

USB1/2 2.0

HDMI 3

DIGITAL AUDIO

(OPTICAL)

OUTPUT

Mini

AV IN

Разъемы подключения видео и звука от HDMI устройств. Все подключения

кабеля НDMI выполнять только на выключенных устройствах.

HDMI 2 (вход)

RF(SAT)

(вход) Разъем для подключения кабеля от конвертера спутниковой антенны или

от DiSEqC -переключателя (13-18 В / выход тока не более 500 мА ).

RF(SAT)
