Optoma W306ST [10/73] Введение
![Optoma W306ST [10/73] Введение](/views2/1057987/page10/bga.png)
10
Русский

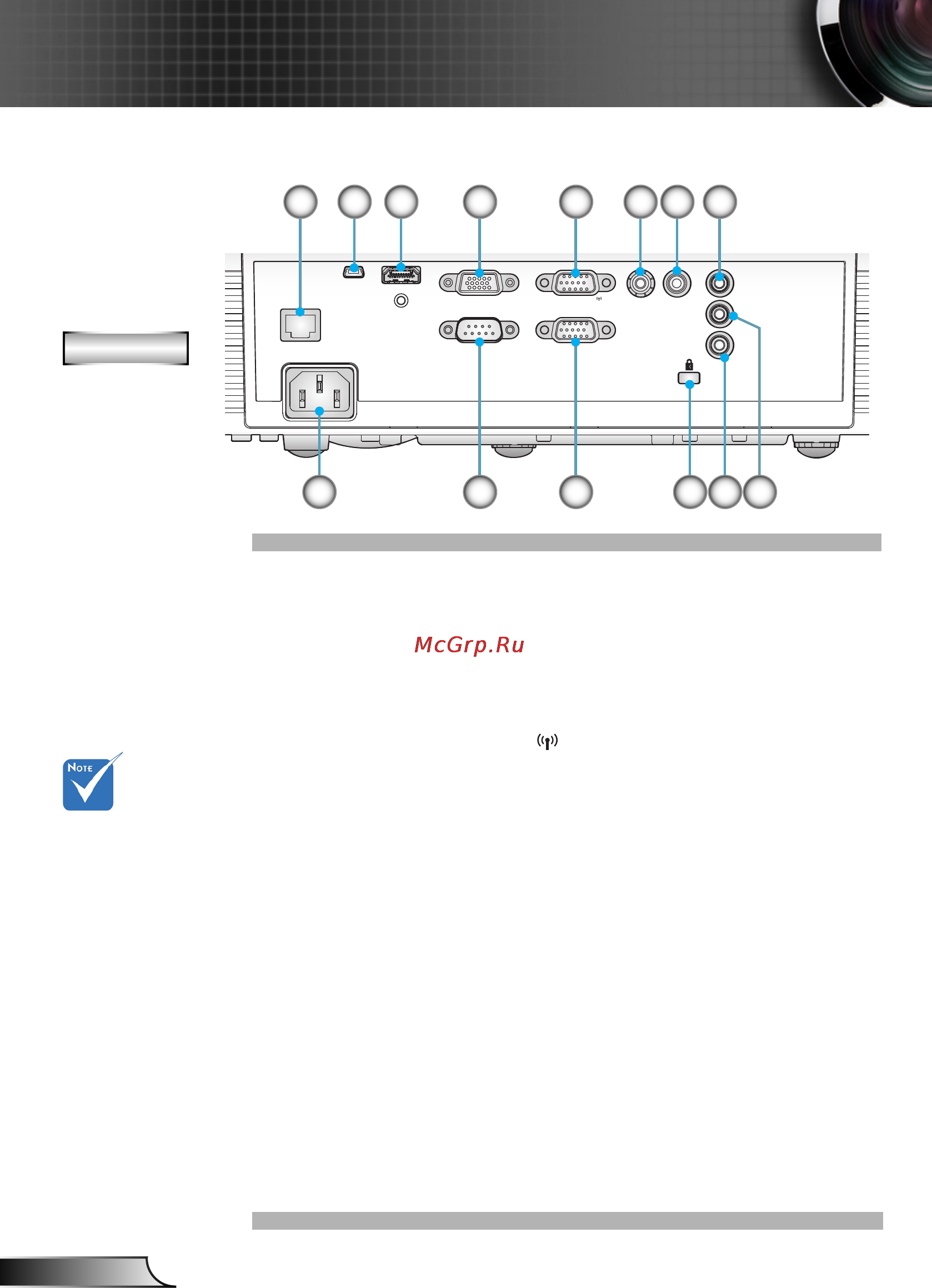

Введение
RJ-45
MOUSE
(SERVICE)
HDMI
VGA-OUT
RS-232C
VGA2-IN/YPbPr
VGA1-IN/YPbPr/
VIDEO
AUDIO1-IN
(VGA1/VGA2)
AUDIO2-IN
(VIDEO)
AUDIO-OUT
MIC
431 2 85 7
11
Сквозное
соединение
мониторов
возможно только
через разъемы
VGA1-IN/YPbPr.
Разъем локальной сети RJ-451.
Разъем USB/Tuna B (подключается к ПК для 2.
дистанционного управления с использованием мыши)
Разъем HDMI3.
Разъем выхода сигнала VGA (для сквозного 4.
подключения монитора)
Разъем VGA1-In/YPbPr/5.
(Аналоговый сигнал ПК/Вход компонентного видео/
HDTV/YPbPr/Беспроводная функция через защитный
ключ VGA)
Входной разъем комбинированного видеосигнала6.
Входной разъем Audio 1 (тип мини-джек,3,5 мм) 7.
(для VGA1/VGA2)
Входной разъем Audio 2 (тип мини-джек,3,5 мм) 8.
(для Video)
Разъем электропитания9.
Разъем RS-232 (9-конт., типа DIN)10.
Разъем VGA2-In/YPbPr 11.
(Аналоговый сигнал ПК/Вход компонентного видео/
HDTV/YPbPr)
Гнездо замка Kensington12.
TM
Вход микрофона13.
Выходной звуковой разъем (3,5 мм мини-джек)14.
Тип B
9 1312
6
10 14
