Optoma W306ST [18/73] Настройка проецируемого изображения
![Optoma W306ST [18/73] Настройка проецируемого изображения](/views2/1057987/page18/bg12.png)
18
Русский
Установка
Настройка проецируемого изображения

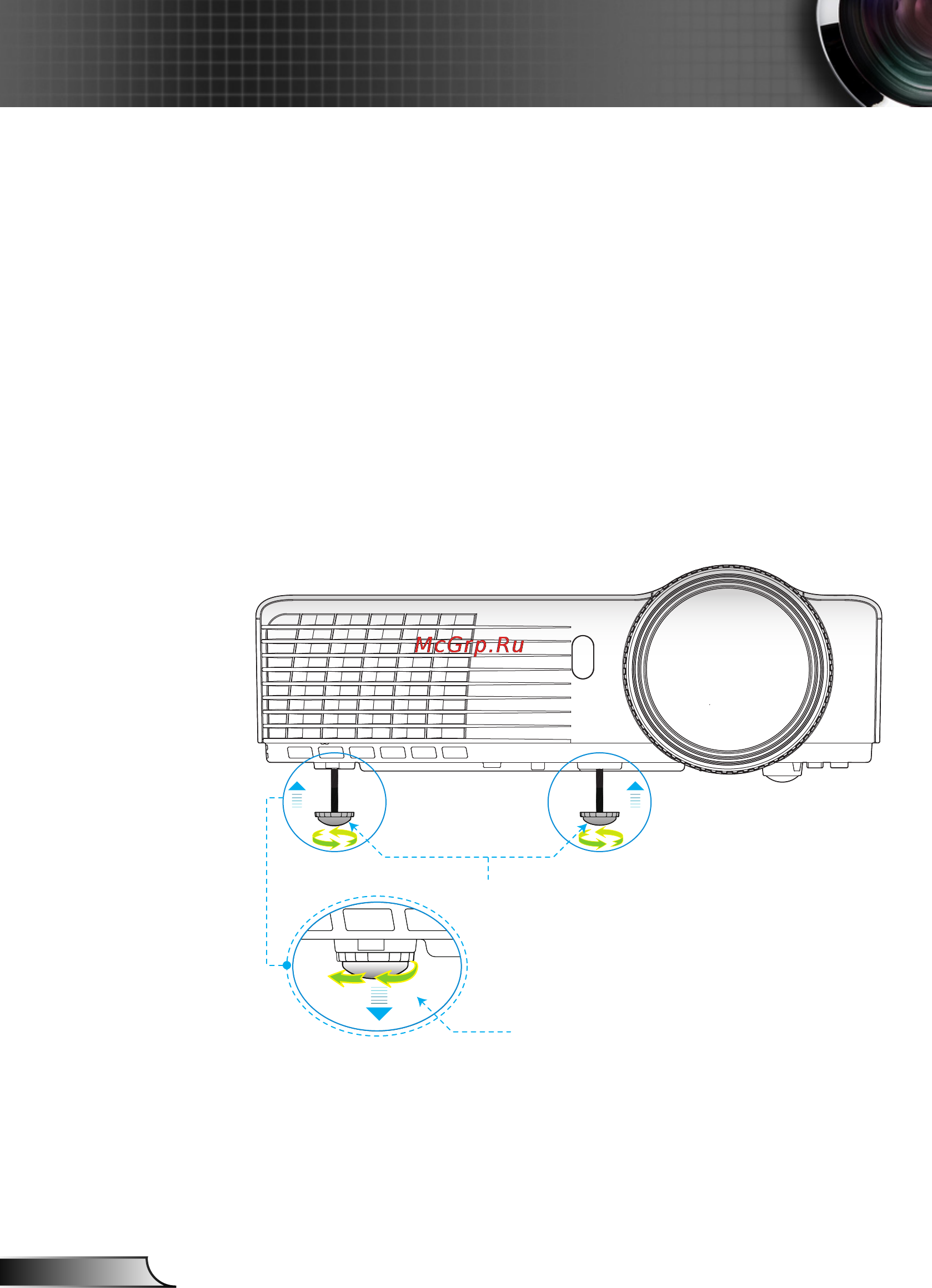

Настройка высоты проектора
Проектор оснащен подъемными ножками для
настройки высоты изображения.
1. Найдите требуемую регулируемую ножку в нижней
части проектора.
2. Чтобы поднять проектор, поверните регулировочное
кольцо по часовой стрелке, а чтобы опустить проектор,
поверните его против часовой стрелки. Аналогично
выставьте нужную высоту для остальных ножек.
Ножки для регулировки наклона
Регулятор наклона
