23
Русский
Элементы управления пользователя
Кнопка Меню справки действует только в том случае, если
входной сигнал не обнаружен.

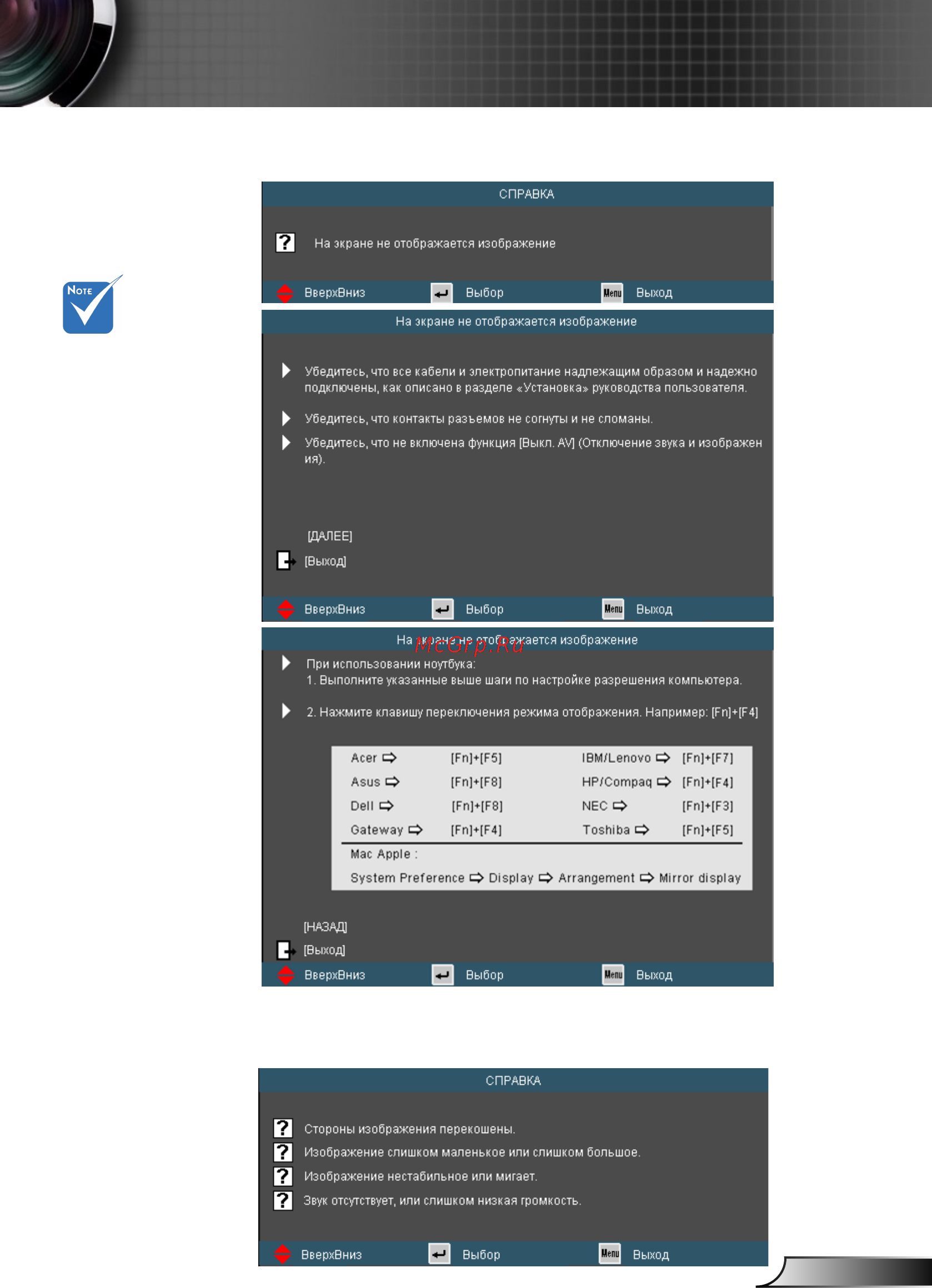

После нажатия кнопки справки при обнаружении источника
входного сигнала отобразятся следующие экраны, которые
помогут устранить возникшие неисправности.
Подробную
информацию
см. в разделе
«Устранение
неисправностей»
на стр. 52-56.
