Pyccкий 21
02 Connections02 Подключение

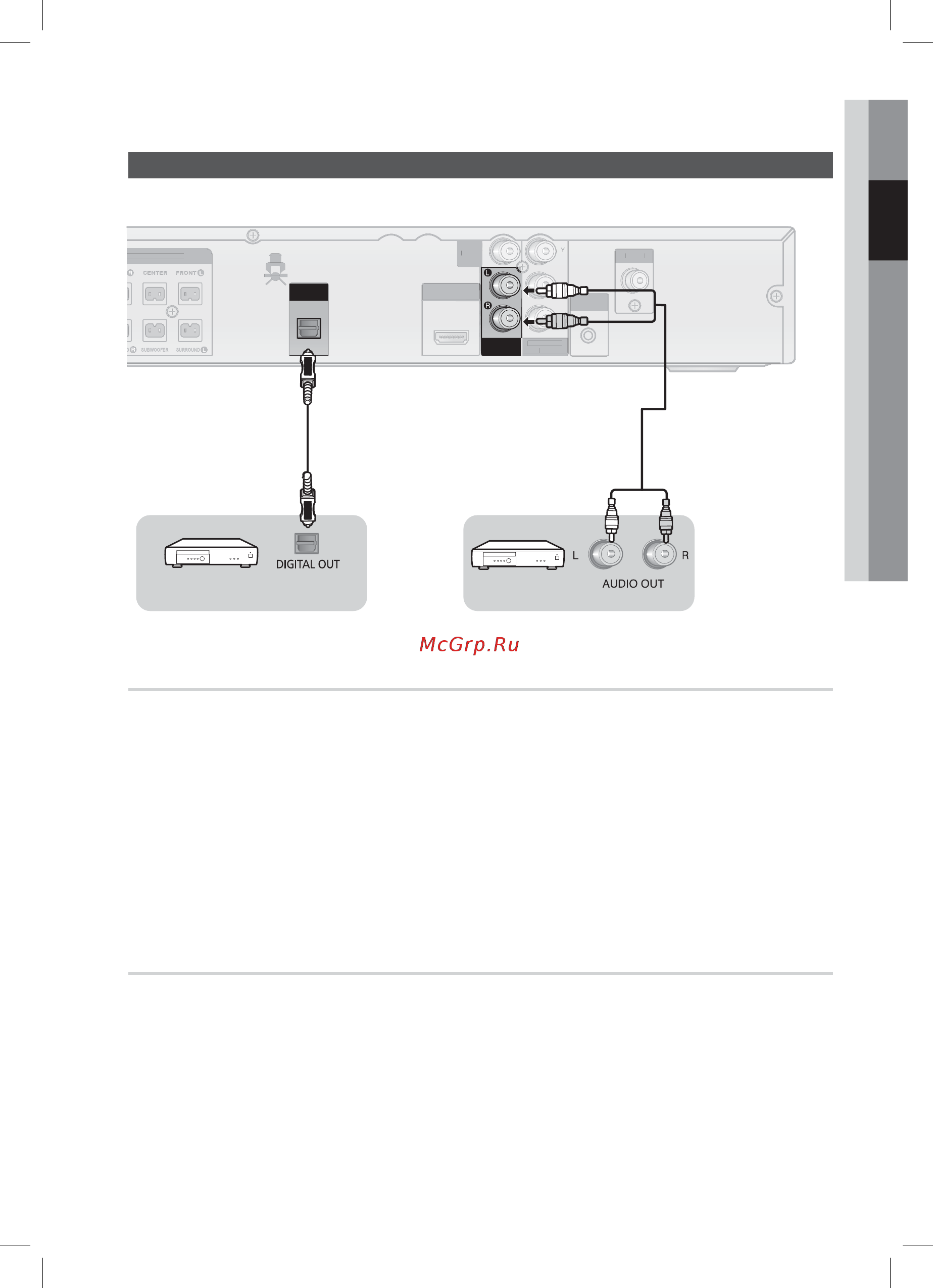

Подключение внешних источников звукового сигнала
AUX : Подключение внешнего аналогового устройства
Таким устройством может быть, например, видеомагнитофон.
Соедините звуковой вход AUX IN (Audio) на задней панели домашнего кинотеатра с выходом Audio
Out внешнего аналогового устройства.
Цвета штекера и гнезда должны быть одинаковыми.
Нажмите кнопку FUNCTION для выбора входа AUX.
Переключение режимов:
DVD/CD ➞ D.IN ➞ AUX ➞ USB ➞ FM
ПРИМЕЧАНИЕ
Можно подключить видеовыход видеомагнитофона к телевизору, а аудиовыход - к домашнему
кинотеатру.
ОПТИЧЕСКИЙ ВХОД: подключение внешнего цифрового устройства
Устройства с цифровым сигналом, например, приемник кабельного телевидения/спутниковый
приемник (телеприставка).
Соедините вход DIGITAL AUDIO IN (OPTICAL) на домашнем кинотеатре с цифровым выходом
внешнего цифрового устройства.
Нажмите кнопку FUNCTION для выбора D.IN
Переключение режимов:
DVD/CD ➞ D.IN ➞ AUX ➞ USB ➞ FM
1.
•
2.
•
✎
1.
2.
•
FM ANT
FA NET
(Only For Service)
DIGITAL
AUDIO IN
OPTICAL
D SUBWOOFER SURROUND
HDMI OUT
SPEAKERS OUT
AUX IN
COMPONENT
OUT
VIDEO
OUT
FM ANT
FA NET
(Only For Service)
HDMI OUT
SPEAKERS OUT
COMPONENT
OUT
VIDEO
OUT
Оптический кабель
(не входит в комплект)
Аудиокабель (не входит в комплект)
Если внешнее аналоговое устройство имеет
только один аудиовыход, подключите либо
левый, либо правый вход.
Телеприставка
Видеомагнитофон
AUX
ОПТИЧЕСКИЙ ВХОД
Белый
Красный
HT-D450K-RU-RUS-1228.indd 21HT-D450K-RU-RUS-1228.indd 21 2011-12-28 5:29:222011-12-28 5:29:22
