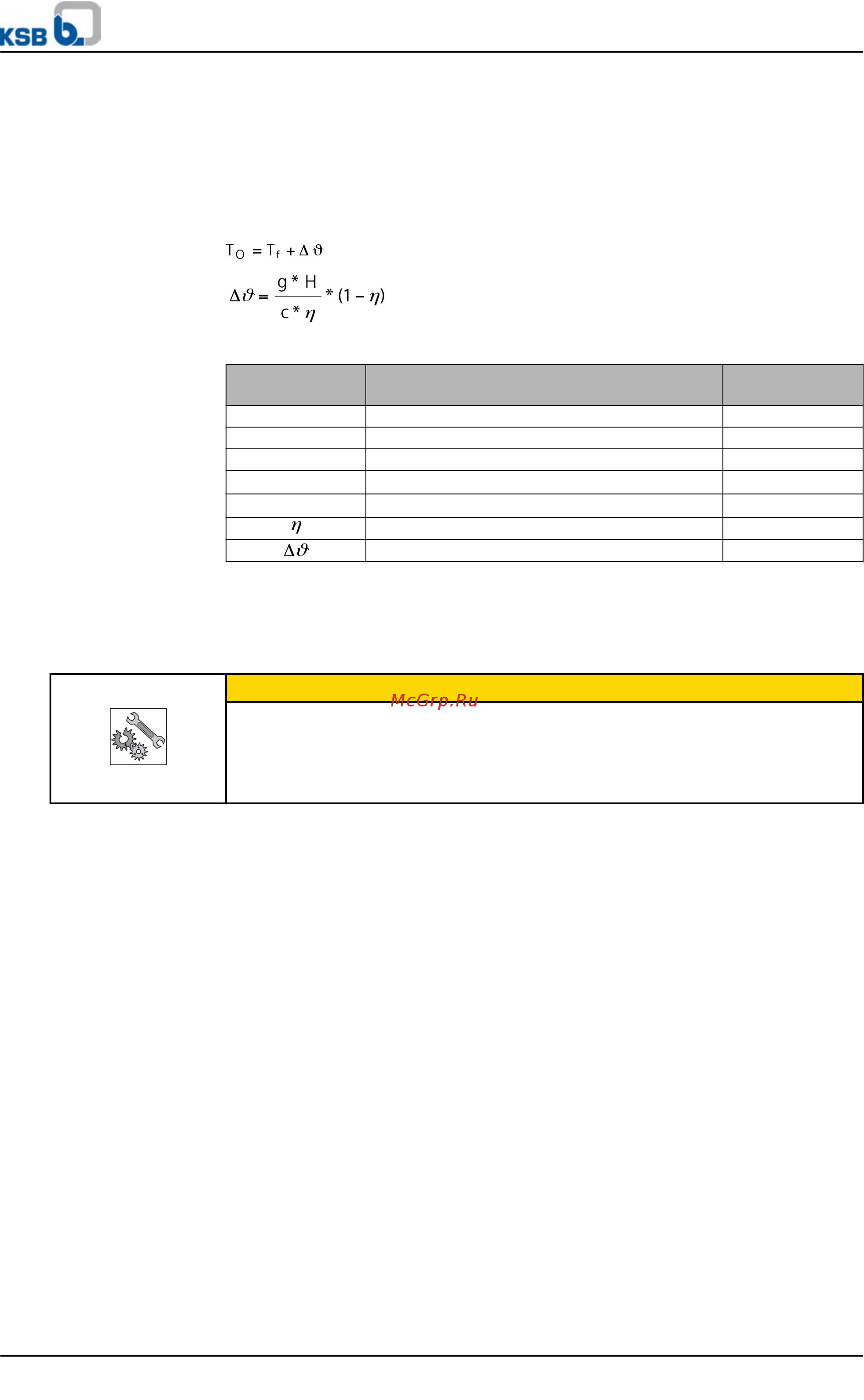

Эти данные действительны для воды и других жидкостей, аналогичных воде.
Длительная работа насоса с таким расходом и указанными жидкостями не приводит
к дополнительному повышению температуры поверхности насоса. Если же должны
перекачиваться жидкости с другими физическими свойствами, то с помощью
приводимой формулы следует проверить, не может ли произойти из-за
дополнительного нагрева опасное повышение температуры поверхности насоса.
При необходимости увеличить минимальную подачу насоса.
Таблица 19: Пояснения
Буквенное
обозначение
Значение Единица
c удельная теплоемкость Дж/кг К
g ускорение силы тяжести м/с²
H напор насоса м
T
f
температура перекачиваемой среды °C
T
o
температура поверхности корпуса °C
кпд. насоса в рабочем режиме -
Разность температур °C
6.2.4 Плотность перекачиваемой среды
Мощность, потребляемая насосом, повышается пропорционально плотности
перекачиваемой жидкости.
ВНИМАНИЕ
Превышение допустимой плотности перекачиваемой жидкости
Перегрузка двигателя!
▷
Соблюдать плотность, указанную в техпаспорте.
▷ Предусмотреть достаточный запас мощности двигателя.
6.2.5 Абразивные среды
Не допускается содержание твердых веществ выше значений, указанных в
техпаспорте.
При перекачивании среды с абразивными компонентами следует ожидать
повышенного износа гидравлики и уплотнения вала. В этом случае необходимо
сократить обычные интервалы между осмотрами.
6.3 Вывод из эксплуатации/консервация/хранение
6.3.1 Мероприятия для вывода из эксплуатации
Насос/насосный агрегат остается встроенным
✓ Имеется достаточная подача жидкости для поддержания работы насоса.
1.
При длительном простое необходимо ежемесячно или ежеквартально включать
проводить насосный агрегат примерно на 5 минут.
Тем самым предупреждаются отложения внутри насоса и непосредственно в
прилегающем к нему участке подающего трубопровода.
Насос/агрегат демонтируется и помещается на хранение
✓ Насос опорожнен надлежащим образом (⇨ Глава 7.3 Страница 48) выполнены
правила техники безопасности при демонтаже насоса. (⇨ Глава 7.4.1 Страница
49)
6 Пуск в эксплуатацию/вывод из эксплуатации
42 из 72
HPK-E/EX/EY/E4/S/SX/SY
