Prology PCM-750T © Saturn Marketing, Ltd.

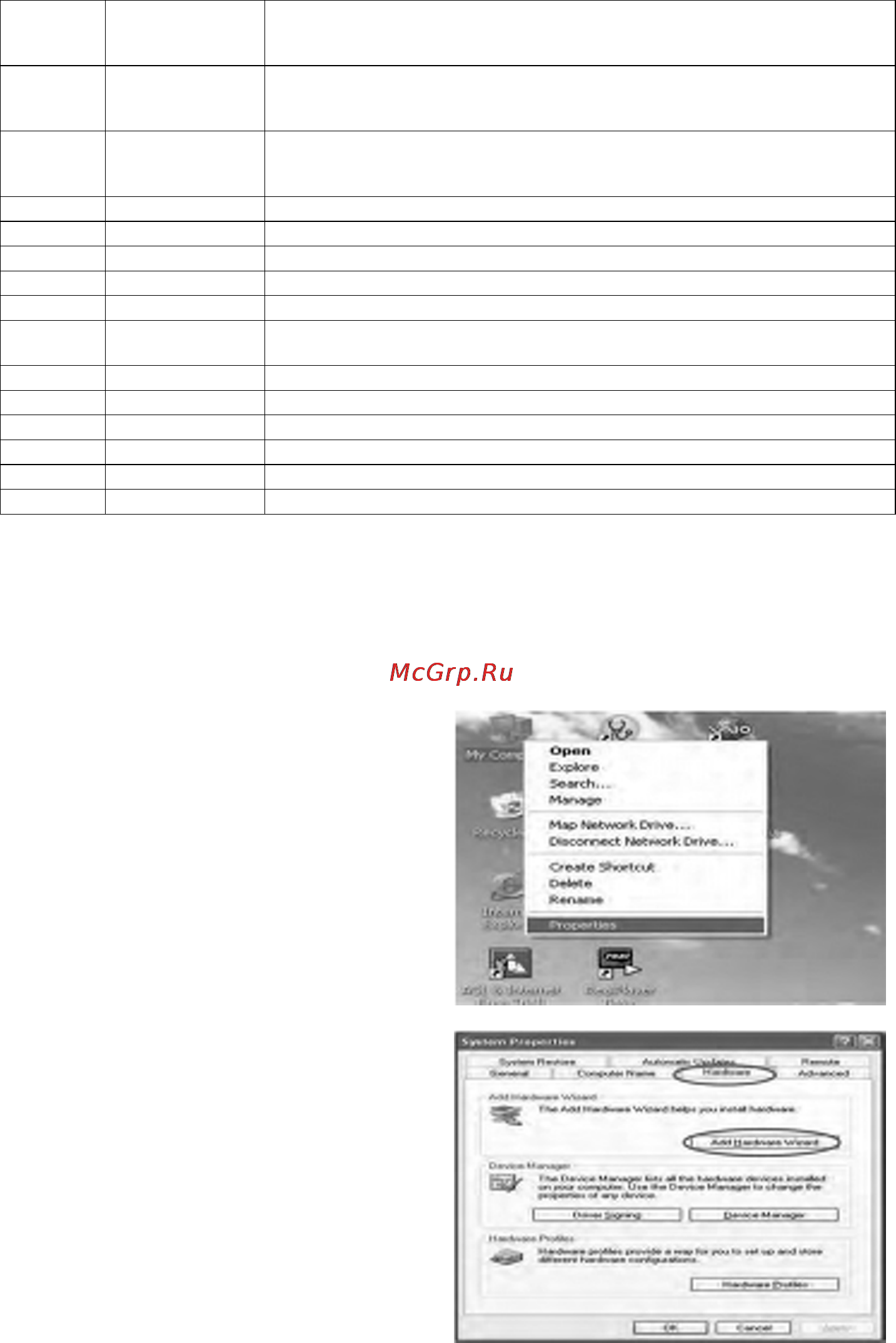

Номер

кабеля на

рисунке

Цвет Примечание

Желтый,

красный, белый

AV1 – Аудиовидеовход 1 – обозначен биркой «AV1 INPUT» (желтый RCA

разъем – видеовход, красный и белый RCA разъемы - правый и левый

аудиовходы соответственно)

Желтый,

красный, белый

AV2 – Аудиовидеовход 2 – обозначен биркой «AV2 INPUT» (желтый RCA

разъем – видеовход, красный и белый RCA разъемы - правый и левый

аудиовходы соответственно)

3 Желтый Камера заднего вида (Желтый RCA разъем, черный провод)

4 Желтый +12В постоянно

5 Красный +12В при включенном зажигании

6 Черный «Масса»

7 Коричневый К концевому выключателю стояночного тормоза (-)

8 Розовый

Переключение на камеру заднего вида при включении задней

передачи (+)

9 Желтый Видеовыход (Желтый RCA разъем, серый провод)

10 Черный 8-контактный разъем для подключения ТВ-тюнера

11 Красный, белый Аудиовыход

12 Красный, белый Аудиовход для ПК

13 Черный USB-разъем для ПК

14 Черный D-SUB (VGA) разъем для ПК

Установка драйверов монитора

Настройка USB порта

Внимание! Категорически запрещается отсоединять кабели при включенном компьютере. Это может

привести к поломке компьютера или монитора.

• Установите разрешение монитора 800 на 600 точек.

• Подключите монитор к компьютеру с помощью USB-кабеля и кабеля с разъемом D-SUB VGA.

• Включите монитор и установите режим PC. Автоматически определится USB подключение.

• Щелкните правой кнопкой мыши

на ярлык

«Мой компьютер»(My Computer) и во

всплывающем меню выберите пункт

«Свойства» (Properties).

• Щелкните «Диспетчер устройств» (Device

Manager) в закладке «Оборудование»

(Hardware).
