Русский
12
Установка
Из-за различий
поставок в
разные страны
в некоторые
регионы могут
поставляться
разные
принадлежности.
Разъем 12 В
предназначен для
подключения.
Подробную
информацию
о подключении
к 3D-эмиттеру
и 3D-очкам см.
в руководстве
пользователя
на эти
принадлежности.
Для подключения
плеера Blue-ray
3D используйте
высокоскоростной
кабель HDMI.
* Дополнительный
аксессуар
NOTE
Шнур питания1.
Кабель HDMI *2.
RCA-кабель компонентного видеосигнала YPbPr *3.
Переходник VGA-RCA для кабеля компонентного видеосигна-4.
ла YPbPr *
Кабель передатчика * 5.
Гнездо постоянного тока, 12 В *6.
Кабель композитного видеосигнала *7.

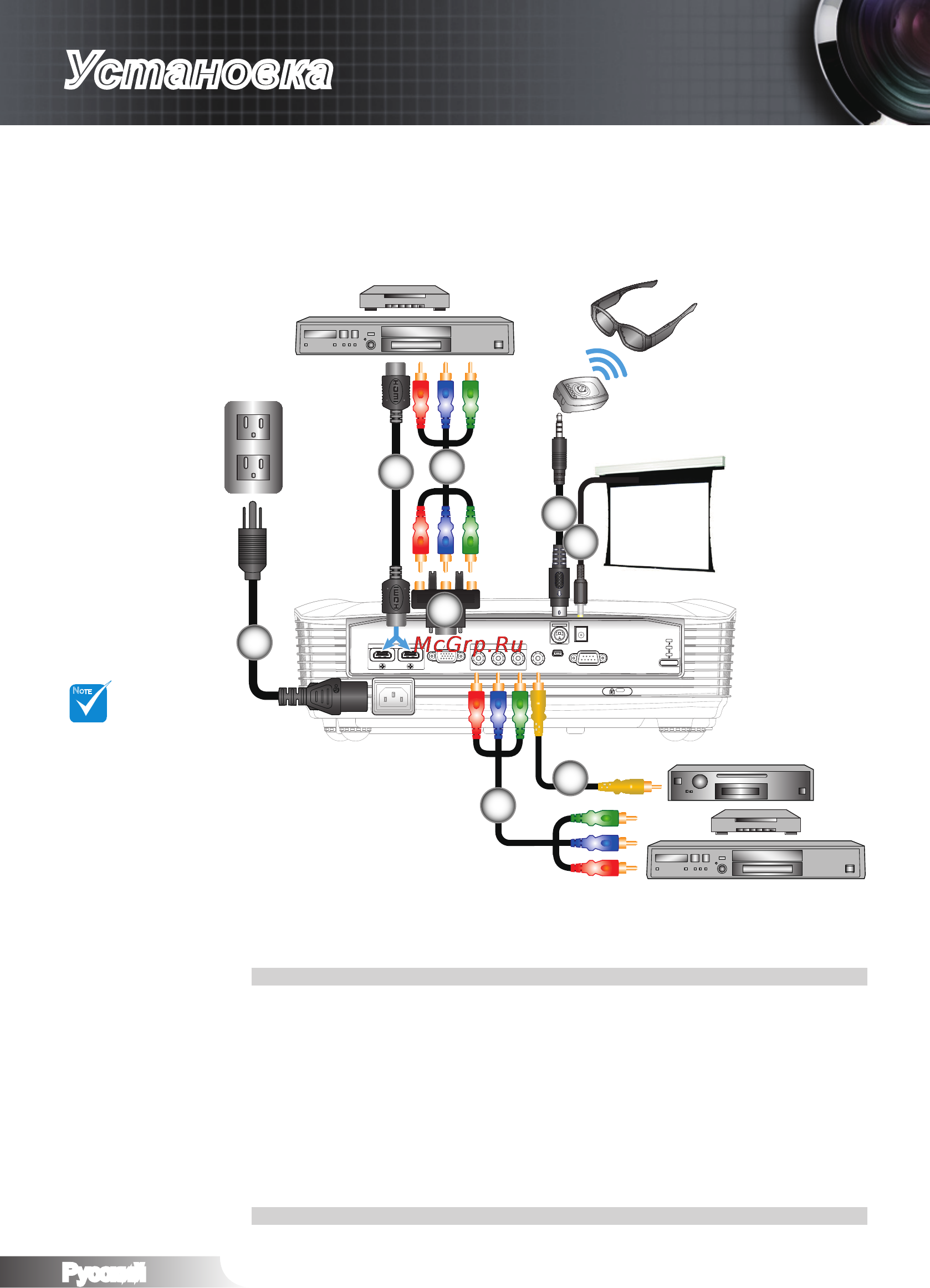

Подключение к видеоустройству
HDMI 1 HDMI 2
VGA YPbPr
Y G Pb B Pr R
VIDEO SERVICE RS-232
12V Trigger
3D SYNC
Out (5V)
POWER
E62405SP
R
DVD-плеер, абонентская ТВ-приставка,
HDTV-приемник
7
3
6
5
4
Композитный видеовыход
2
3
DVD-плеер, абонентская
ТВ-приставка, HDTV-
приемник
3D-очки
1
