Русский
9
Введение

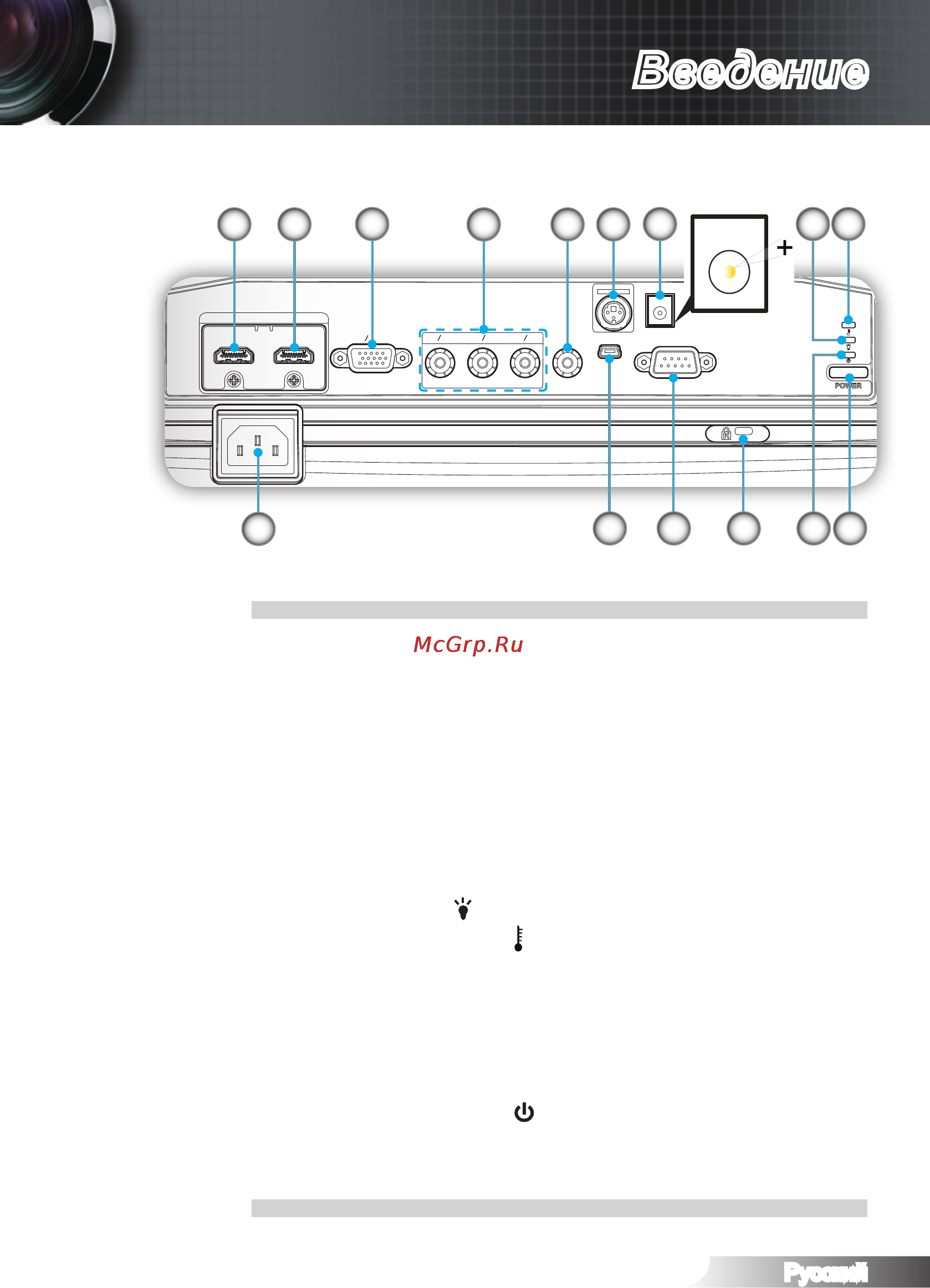

Соединительные разъемы
Входной разъем HDMI11.
Входной разъем HDMI22.
Разъем VGA-In/YPbPr 3.
(вход аналогового сигнала ПК, компонентного видеосигнала,
HDTV и YPbPr)
Входной разъем компонентного видеосигнала4.
Входной разъем комбинированного видеосигнала5.
Выходной разъем 3D-синхронизации (5 В)6.
Разъем пускового реле (12 В, 250 мА)7.
Индикатор лампы 8.
(указатель состояния лампы проектора)
Индикатор температуры 9.
(указатель состояния температуры
проектора)
Сетевая розетка 10.
Технический разъем USB11.
Разъем RS-232 (9-контактный)12.
Отверстие для установки замка Kensington13.
TM
Индикатор температуры 14. (указатель состояния температуры
проектора)
Кнопка питания15.
HDMI 1 HDMI 2
VGA YPbPr
Y G Pb B Pr R
VIDEO SERVICE RS-232
12V Trigger
3D SYNC
Out (5V)
POWER
5
93
10
12 13
6
7
1 4
11
8
15
12V OUT
14
2
