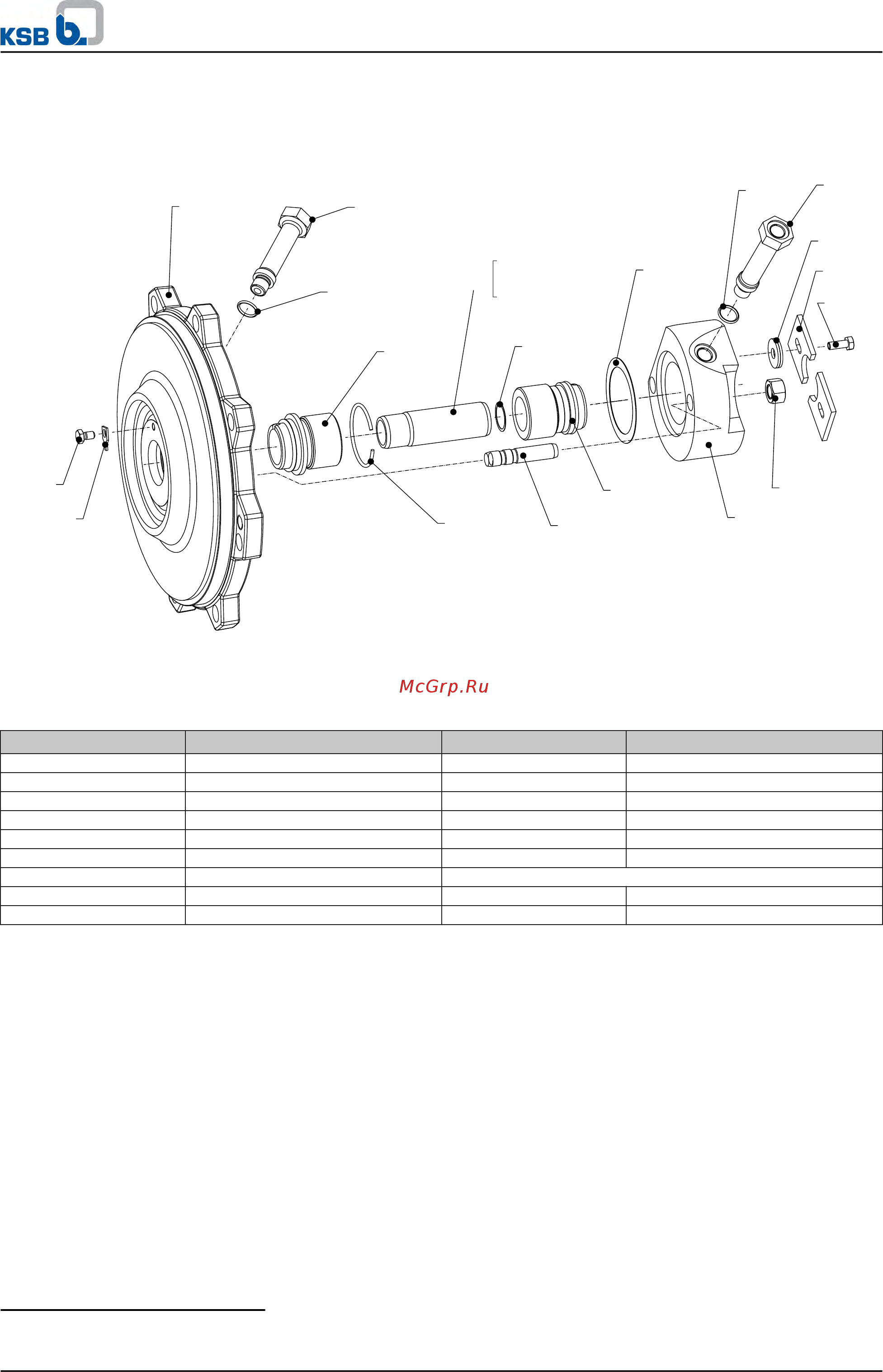

Исполнение с двойным торцевым уплотнением типа
«спина к спине»
[ Поставляется только упаковочными единицами
901.24
575
161
720.09
10E
433.01
932.05
902.02
433.02
471
920.02
523
523
400.75
400.75
400.15
411.15
720.09
10A
550.96
931.95
901.50
411.16
411.16
UG1443128_D02_101/02
Исполнение с двойным торцевым уплотнением типа «спина к спине»
Спецификация деталей
59)
Номер детали Наименование детали Номер детали Наименование детали
161 Крышка корпуса 720.09 Фитинг
400.15/.75 Уплотнительная прокладка 901.24/.50 Винт с шестигранной головкой
411.15/.16 Уплотнительное кольцо 902.02 Шпилька
433.01/.02 Торцевое уплотнение 920.02 Шестигранная гайка
471 Крышка уплотнения 931.95 Стопорная шайба
523 Втулка вала 932.05 Стопорное кольцо
550.96 Шайба Дополнительные присоединения:
562.02 Цилиндрический штифт 10A Выход внешней запорной среды
575 Накладка 10E Вход внешней запорной среды
59)
В зав
исимости от типоразмера и материала некоторые детали могут отсутствовать.
Центробежные насосы с уплотнением вала
Моноблочный насос
64
