Установка устройства
Примечания
Для установки устройства выберите такое место, где оно не будет мешать водителю нормально
управлять автомобилем.
Перед окончательной установкой устройства временно подключите к нему все провода и убедитесь,
что все соединения сделаны правильно и система работает нормально.
Используйте только прилагающиеся к устройству крепежные изделия. Только в этом случае
установ-
ка будет надежной и безопасной. Использование деталей, не входящих в комплект поставки устрой-
ства, может привести к нарушению его нормальной работы.
Если установка устройства требует сверления отверстий или любого другого изменения штатных де-
талей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.
Устанавливайте устройство таким образом, чтобы оно не могло
стать причиной ранения водителя или
пассажиров во время внезапной остановки или резкого торможения.
При установке отклонение устройства от горизонтальной и вертикальной плоскости не регламенти-
руется.
Никогда не устанавливайте устройство там, где оно будет сильно нагреваться, например, от воздей-
ствия прямых солнечных лучей или горячего воздуха, поступающего от отопителя.
Также избегайте
мест, в которых устройство будет подвергаться воздействию сильной вибрации или на него будет
попадать пыль или грязь.

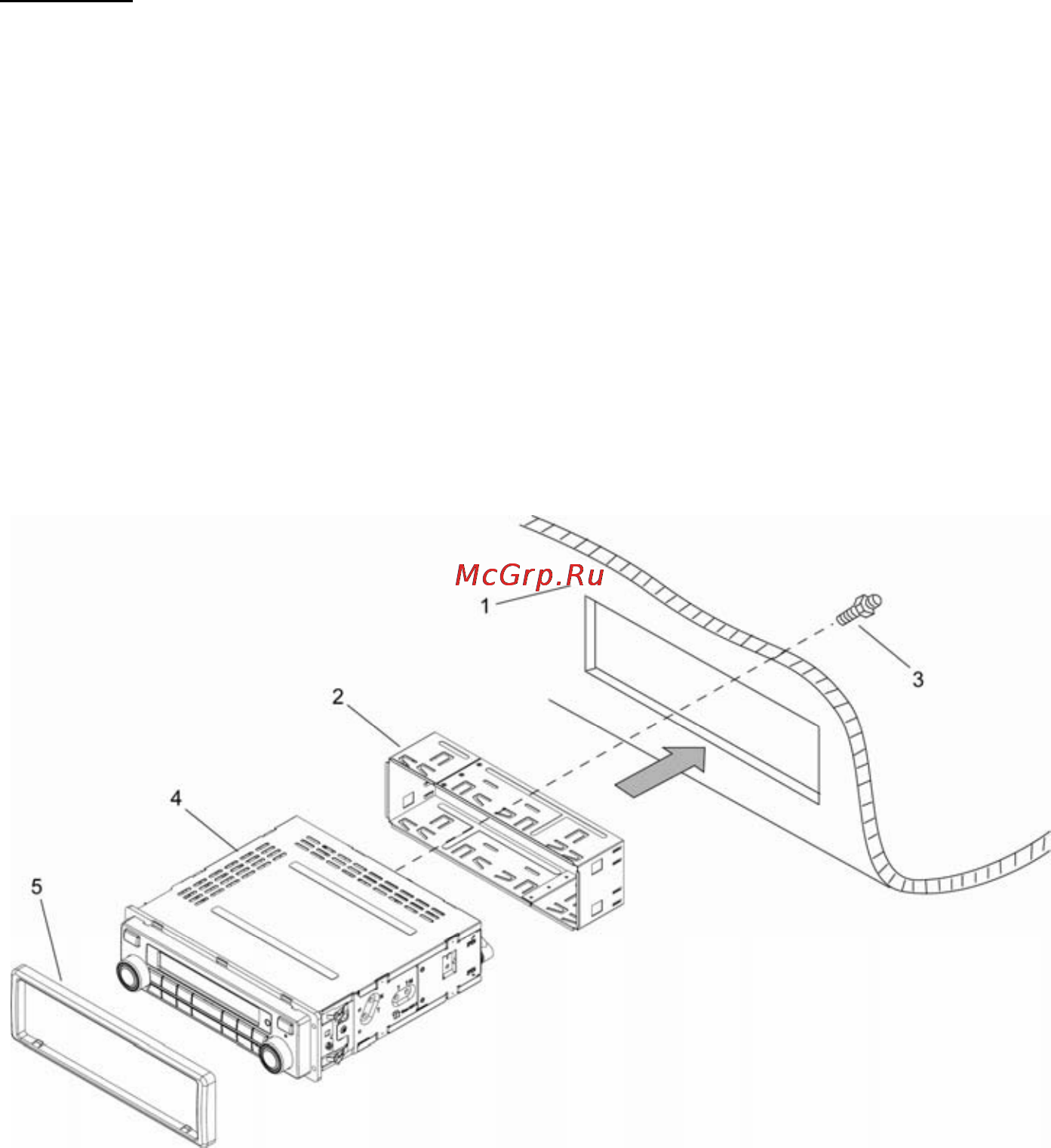

Схема установки устройства
1. Приборная панель автомобиля.
2. Кожух.
После установки кожуха устройства в приборную панель автомобиля, выберите на кожухе те метал-
лические язычки, которые соответствуют толщине приборной панели, и отогните их, чтобы зафикси-
ровать кожух на месте.
3. Болт.
Для закрепления задней части устройства используйте болт и резиновый колпачок.
4. Вставьте устройство в металлический
кожух.
5. Декоративная рамка.
