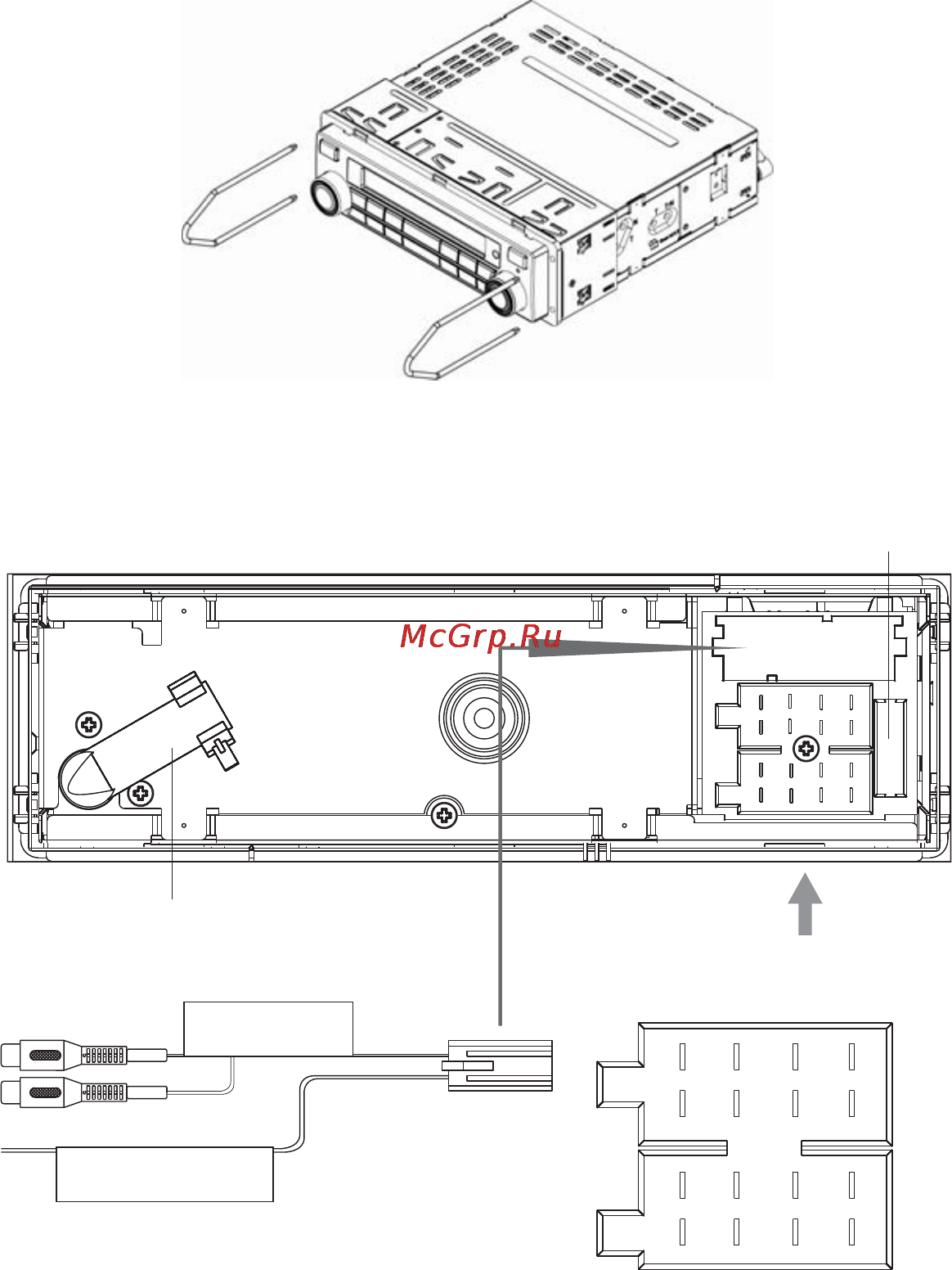

Удаление устройства
1. Вставьте съемники, входящие в комплект поставки, в отверстия на обеих сторонах устройства, как
показано на рисунке, чтобы они зафиксировались со щелчком.
2. Извлеките устройство из приборной панели автомобиля, для этого потяните его на себя.
Схема подключения проводов устройства
Предохранитель
на 15 A
Разъём для подключения антенны
Расположение контактов разъема ISO:
Расположение контактов разъема ISO:
Секция А
Секция В
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
AMP/ANT Remote
Rear Line-Out
Содержание
- Модель cmu 400 fm укв sd usb ресивер 1
- Руководство пользователя 1
- Комплект поставки 2
- Назначение 2
- Функции устройства 2
- Элементы управления и их функции 3
- Общие операции 4
- Управление радиоприемником 4
- Использование карт памяти usb sd 5
- Воспроизведение файлов в формате mp3 6
- Основные технические характеристики 7
- Режим специальных настроек устройства 7
- Установка устройства 8
- Amp ant remote 9
- Rear line out 9
- Расположение контактов разъема iso расположение контактов разъема iso 9
- Схема подключения проводов устройства 9
- Удаление устройства 1 вставьте съемники входящие в комплект поставки в отверстия на обеих сторонах устройства как показано на рисунке чтобы они зафиксировались со щелчком 2 извлеките устройство из приборной панели автомобиля для этого потяните его на себя 9
- Внимание неверное подключение устройства может привести к его поломке и лишению права на га рантийное обслуживание внимание в данном устройстве используются усилители мощности подключенные по мостовой схе ме при подключении динамиков не допускается замыкание проводов на массу автомобиля или друг с другом внимание красный провод устройства должен быть подключен к цепи зажигания во избежание раз ряда аккумуляторной батареи автомобиля при продолжительной стоянке 10
- Конт 10
- Назначение контактов разъема iso назначение контактов разъема iso 10
- Примечание к дополнительному разъему находящемуся над разъемом iso может быть подключен си не белый провод провод дублирующий b5 и два серых провода с разъемами rca провод с красным разъемом линейный выход тылового правого канала провод с белым разъемом линейный выход тылового левого канала 10
- Цвет провода 10
- Рекомендуется производителем prology rcd 100 11
- Эксплуатационные ограничения и текущий ремонт 11
- Гарантии поставщика 12
- Хранение транспортировка ресурс утилизация 12
