Optoma HD87 [21/60] Регулировка размера проецируемого изображения
![Optoma HD87 [21/60] Регулировка размера проецируемого изображения](/views2/1058177/page21/bg15.png)
21
Русский
Установка
Данная схема предназначена только для справки.
Длина
диагонали
экрана 16:9
(в дюймах)
Размер экрана Ш х В (16:9) Проекционное расстояние (Р)
Сдвиг
(Hd)
(м) (футы) (м) (футы)
Шири-
на
Высота
Шири-
на
Высота
Широ-
кий
теле-
объек-
тива
Широ-
кий
теле-
объек-
тива
(м) (футы)
35 0,77 0,44 2,54 1,43 - 1,50 - 4,91 0,48 1,57
45 1,00 0,56 3,27 1,84 1,53 1,92 5,03 6,31 0,62 2,02
50 1,11 0,62 3,63 2,04 1,70 2,14 5,59 7,01 0,68 2,25
60 1,33 0,75 4,36 2,45 2,05 2,56 6,71 8,41 0,82 2,70
70 1,55 0,87 5,08 2,86 2,39 2,99 7,83 9,81 0,96 3,15
80 1,77 1,00 5,81 3,27 2,73 3,42 8,95 11,21 1,10 3,60
90 1,99 1,12 6,54 3,68 3,07 3,85 10,07 12,62 1,23 4,04
100 2,21 1,25 7,26 4,09 3,41 4,27 11,19 14,02 1,37 4,49
120 2,66 1,49 8,72 4,90 4,09 5,13 13,42 16,82 1,64 5,39
150 3,32 1,87 10,89 6,13 5,11 6,41 16,78 21,03 2,05 6,74
205 4,54 2,55 14,89 8,38 6,99 - 22,93 - 2,81 9,21

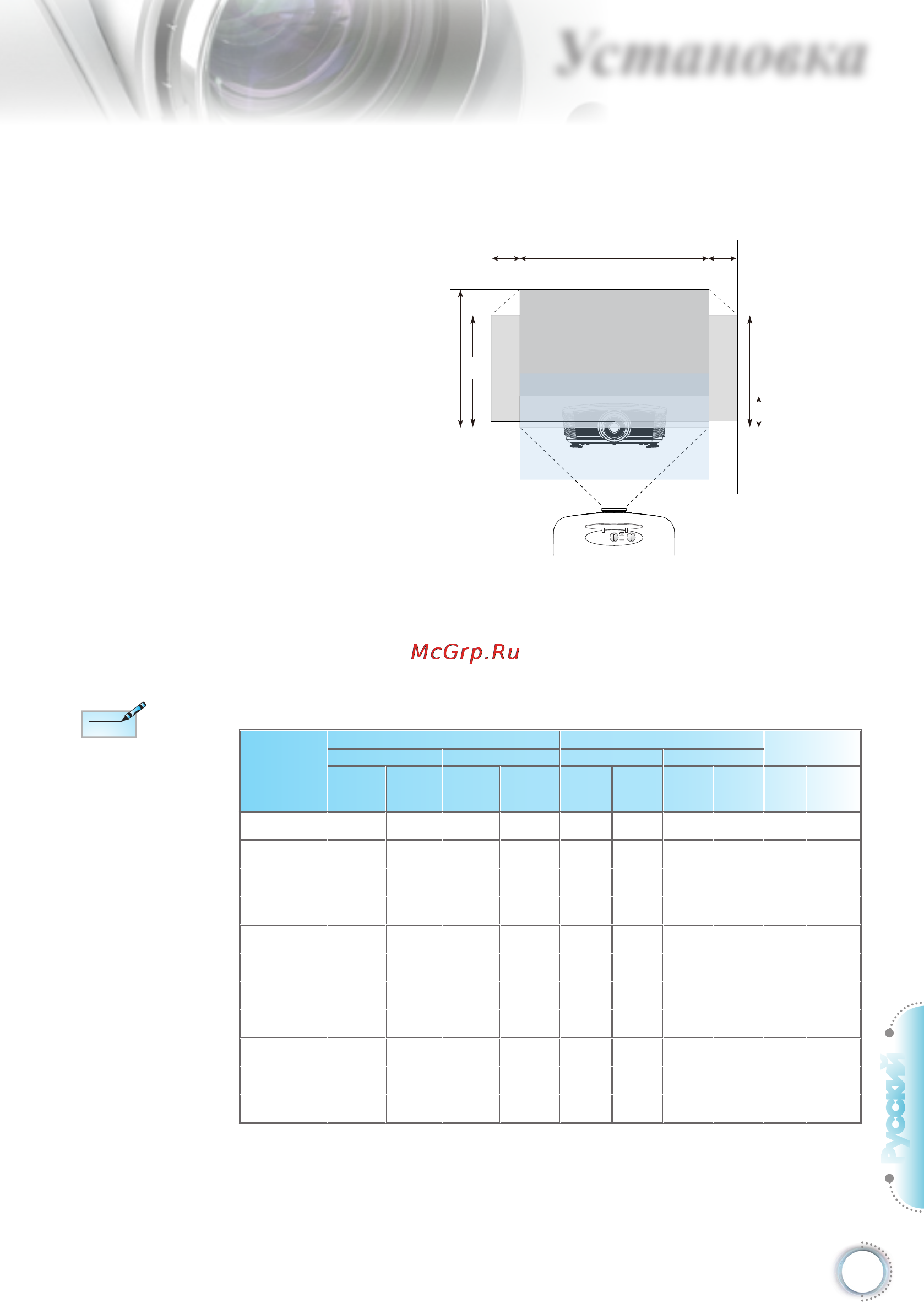

▀■.Схема диапазонов PureShift
Регулировка размера проецируемого
изображения
Стандартный проекционный объектив: .
TR: Wide
―
1,54 Tele
―
1,93
TR (Throw Ratio)
- это отношение
проекционного
расстояния к
ширине экрана.
Note
Note
Макс. сдвиг высоты изображения = Вx110%
Макс. сдвиг ширины изображения = Шx5%
Если ширина равна Шx5%, макс. сдвиг
высоты = Вx100%
Если высота равна Вx110%, макс. сдвиг
ширины = Вx0%
Шx5% Шx5%
Ш
Вx110%
Вx100%
Вx30%
В = высота
изображения
