Optoma HD87 [56/60] Монтаж на потолке
![Optoma HD87 [56/60] Монтаж на потолке](/views2/1058177/page56/bg38.png)
56
Приложения
Обратите внимание,
что на повреждения,
возникшие в
результате
неправильной
установки, гарантия
не распространяется.

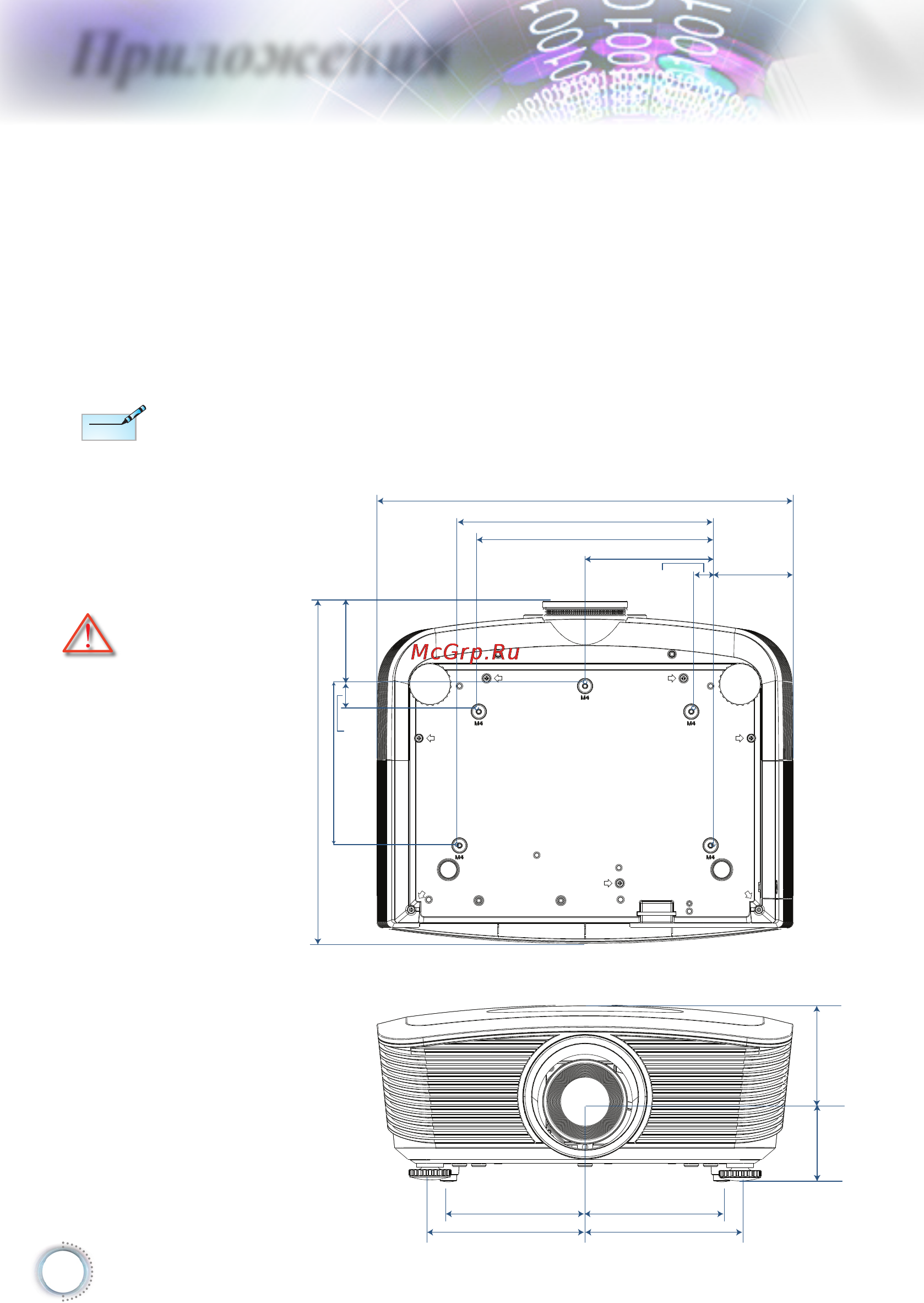

Монтаж на потолке
1. Во избежание повреждения проектора используйте
только кронштейн для монтажа на потолке компании
Optoma.
2. При необходимости использовать комплект для монта-
жа на потолке сторонних производителей убедитесь,
что винты, используемые для крепежа кронштейна к
проектору, соответствуют следующим
техническим
характеристикам:
.
.Тип винтов: M4
.
.Максимальная длина винта: 11 мм
.
.Минимальная длина винта: 9 мм
Предупреждение.
1. В случае
приобретения
кронштейна
для монтажа на
потолке стороннего
производителя,
используйте винты
правильного
размера. Размеры
винтов у разных
кронштейном могут
отличаться. Они
зависят от толщины
монтажной
пластины.
2. Между потолком
и нижней частью
проектора должен
оставаться зазор не
менее 10 см.
3. Избегайте
установки
проектора вблизи
источников тепла.
Note
Note
68,50
100,00
160,50
141,50
141,50
88,00
26,50
165,00
354,41
85,49
20,00
130,00
240,00
260,00
430,97
( 1,024" )
( 1,697" )
( 0,945" )
( 0.512" )
( 0,079" )
( 0,337" )
( 0,557" )
( 0,632" )
160,50
( 0,632" )
( 0,557" )
( 0,270" ) ( 0,394" )
( 0,650" )
( 1,395" )
( 0,104" )
( 0,346" )
