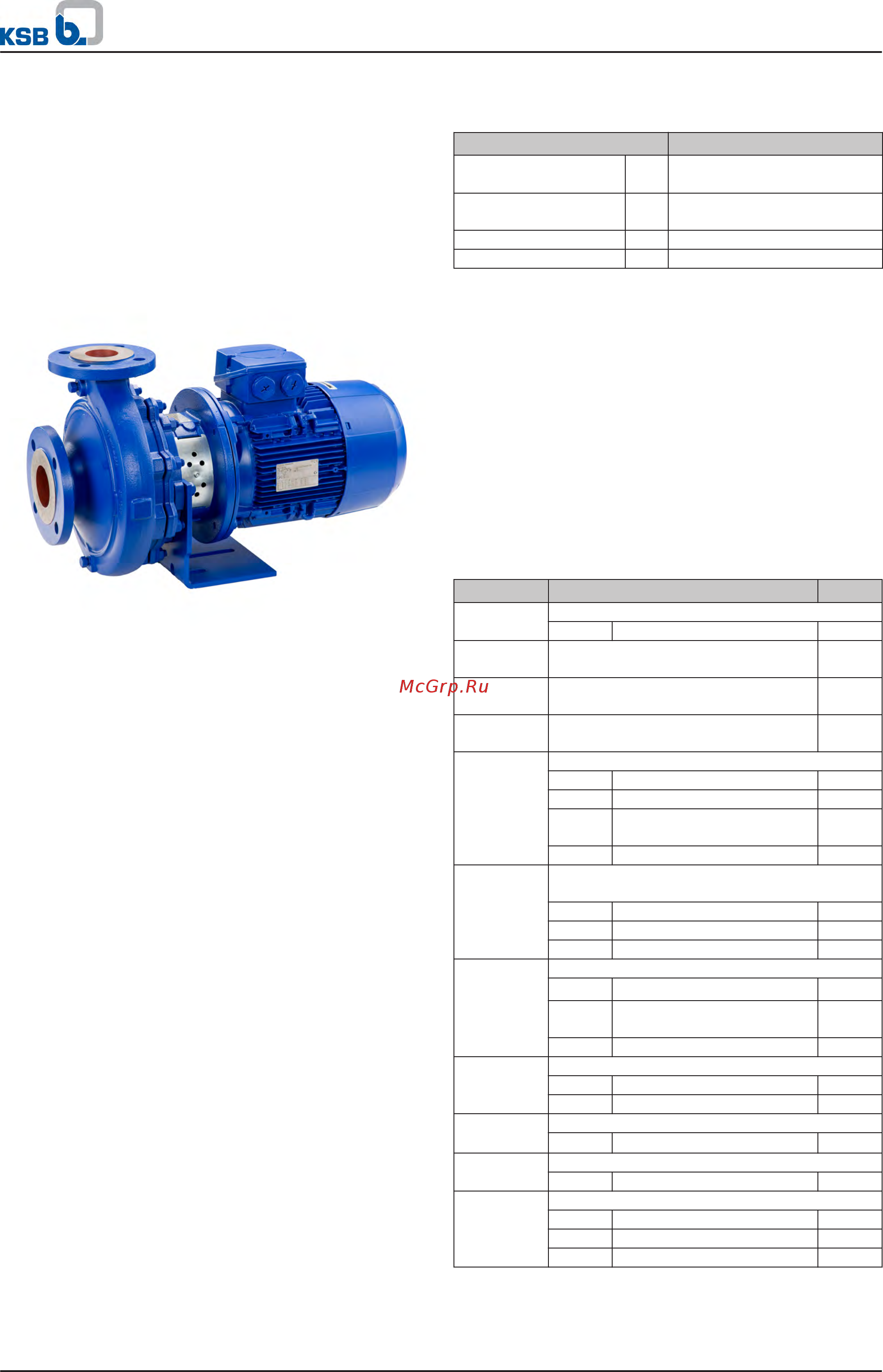

Центробежные насосы с уплотнением
вала
Моноблочный насос
Etabloc
Основные области применения
Насос предназначен для перекачивания чистых или
агрессивных жидкостей, которые не разрушают материалы
насоса химическими или механическими свойствами.
▪ Системы водоснабжения
▪ Контуры охлаждения
▪
Техника плавательных бассейнов
▪ Противопожарные системы
▪ Оросительные установки
▪ Канализационные установки
▪ установки для отопления
▪ Системы кондиционирования
▪ Дождевальные установки
Рабочие среды
▪ морская вода
▪ смесь морской и пресной воды
▪ питьевая вода
▪ вода для отопления
▪ техническая вода
▪ вода для пожарных нужд
▪ рассолы
▪ чистящие средства
▪ Конденсат
▪ масла
Рабочие параметры
Эксплуатационные характеристики
Параметр Значение
Подача Q
до 612 м
3
/ч (50 Гц)
до 715 м
3
/ч (60 Гц)
Напор H до 102 м (50 Гц)
до 144 м (60 Гц)
Рабочая температура t от –30 до +140 °C
Рабочее давление p до 16 бар
Распределение по регионам
▪ A = Европа, Средний Восток, Северная Африка
– A1 = стандартное исполнение по материалу
– A2 = дополнительное исполнение по материалу
▪ D = Азия/Китай
– D1 = стандартное исполнение по материалу
– D2 = дополнительное исполнение по материалу
Наименование
Пример: ETB 050-032-160 GBXA 10D2
Расшифровка наименования
Сокращение Значение Регион
ETB Типоряд
ETB Etabloc A, D
050 Условный проход всасывающего
патрубка [мм]
A, D
032 Условный проход напорного патрубка
[мм]
A, D
160 Номинальный диаметр рабочего
колеса [мм]
A, D
G Материал корпуса
G = чугун A, D
B = бронза A
S = чугун с шаровидным
графитом
A
C = высококачественная сталь A
B Материал рабочего колеса, если он отличается
от материала корпуса
G = чугун A, D
C = высококачественная сталь A, D
B = бронза A
X Специальное исполнение
= стандартное исполнение A, D
F = исполнение для
ополаскивателей бутылок
A
X = специальное исполнение A
A Крышка корпуса
A = коническая крышка A, D
C = цилиндрическая крышка A
10 Код уплотнения
10 = Q
1
Q
1
X
4
GG A, D
D Комплект поставки
D = насос с двигателем A, D
2 Узел вала
2 = WS_25 A, D
3 = WS_35 A, D
4 = WS_55 A, D
Центробежные насосы с уплотнением вала
Моноблочный насос
4
Etabloc
