TOTO TBW01404R [5/6] Порядок установки
![TOTO TBW01404R [5/6] Порядок установки](/views2/1584380/page5/bg5.png)
7 8

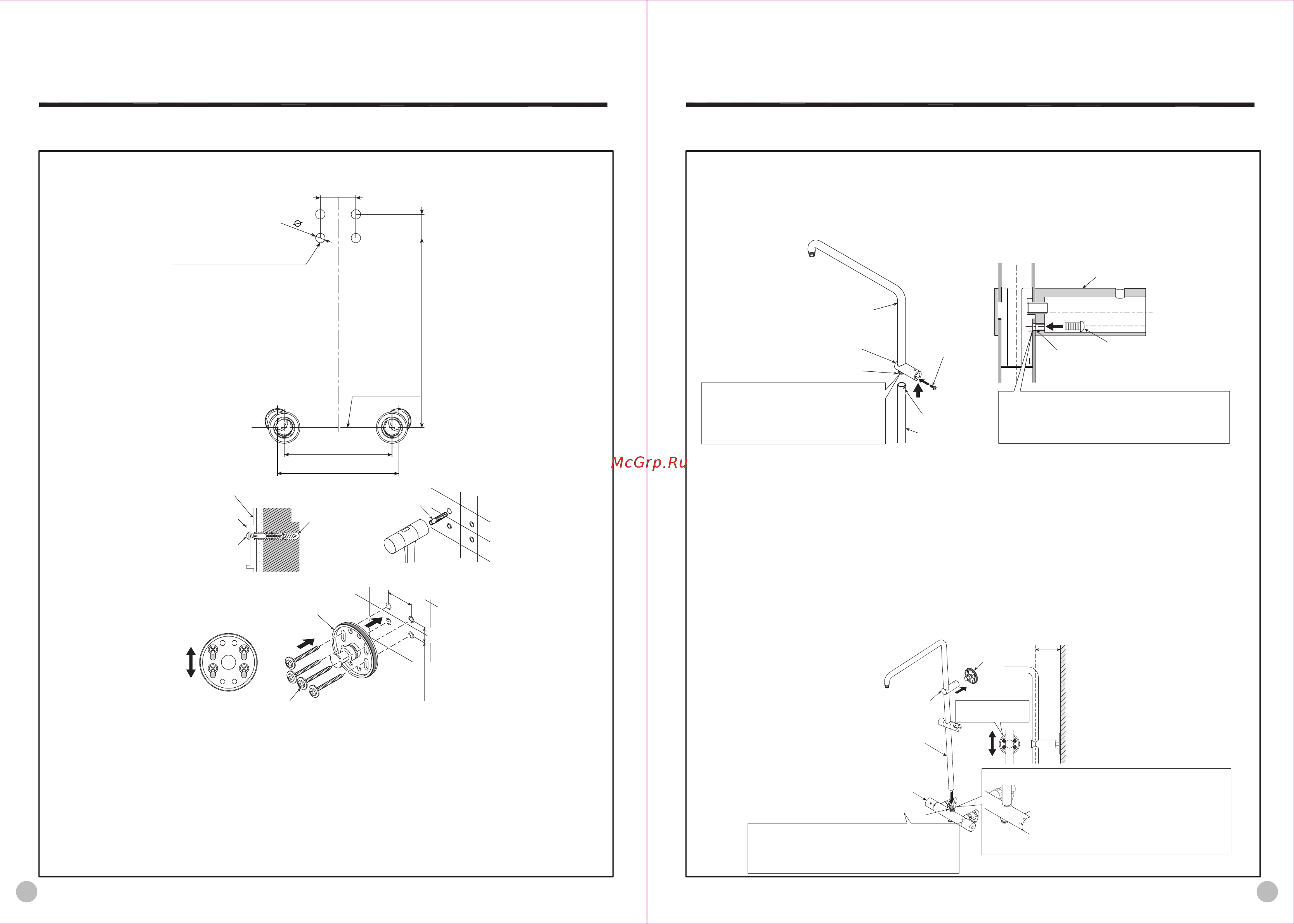

3. Определение положения крепежных отверстий и пробная установка
кронштейна-держателя
Порядок установки
833±2
42±2
Крепежные отверстия
основания
24±2
4-
6
150±16
150
Центр корпуса
смесителя
Диаметр 6 мм
Глубина 50 мм
Основание
кронштейна-
держателя
Основание
кронштейна-держателя
Винт
Винт
Уровень стены
Дюбель
42±2
24±2
833±2
(Расстояние до центра корпуса
смесителя)
(Ед. изм.: мм)
(Ед. изм.: мм)
(1) Определите положение основных монтажных отверстий в соответствии с
размерами, как показано на рисунке выше;
(2) Просверлите в стене отверстия диаметром 6 мм и глубиной 50 мм;
(3) Вставьте дюбели в отверстия в стене;
(4) С помощью винтов закрепите основание кронштейна-держателя на стене.
(* В этот момент не затягивайте винты полностью. Убедитесь, что основание
может перемещаться вверх-вниз)
Порядок установки
4. Установка трубки верхнего душа
Как показано на рисунке, совместите отверстие в вертикальной трубке с
отверстием в кронштейне-держателе, а затем затяните винт. (*Перед
установкой нанесите немного мыльной воды на кольцевой уплотнитель)
5. Правильная установка основания кронштейна-держателя
(1) Установите вертикальную трубку на вывод на корпусе смесителя и убедитесь
в плотности посадки (*Перед установкой нанесите немного мыльной воды на
кольцевой уплотнитель на корпусе смесителя)
(2) Установите кронштейн-фиксатор на основание и проверьте правильность
посадки.
(3) Убедитесь, что прямая соединительная трубка расположена параллельно
подготовленной поверхности стены. Отрегулируйте высоту и проверьте
положение основания.
(4) Полностью затяните винты (4 шт.) на основании.
Кронштейн-держатель
Винт
Небольшое
отверстие
Трубка верхнего душа
Кронштейн-держатель
Винт
Небольшое
отверстие
Кольцевой уплотнитель
Вертикальная
трубка
Перед установкой нанесите немного
мыльной воды на кольцевые
уплотнители. Постарайтесь не
поцарапать поверхность при установке.
При установке проследите за тем, чтобы
маленькое отверстие в вертикальной трубке было
совмещено с отверстием в кронштейне-держателе
Параллельно
Кронштейн-держатель
Корпус смесителя
Основание
кронштейна-
держателя
Вертикальная трубка
①
③
④
②
Кольцевой уплотнитель
Перед установкой нанесите немного
мыльной воды на кольцевые уплотнители.
Постарайтесь не поцарапать поверхность
при установке.
При установке вертикальной трубки на
корпус смесителя убедитесь в отсутствии
зазора.
Высота
регулируется
