TOTO TBW01404R [6/6] Порядок установки
![TOTO TBW01404R [6/6] Порядок установки](/views2/1584380/page6/bg6.png)
9
10

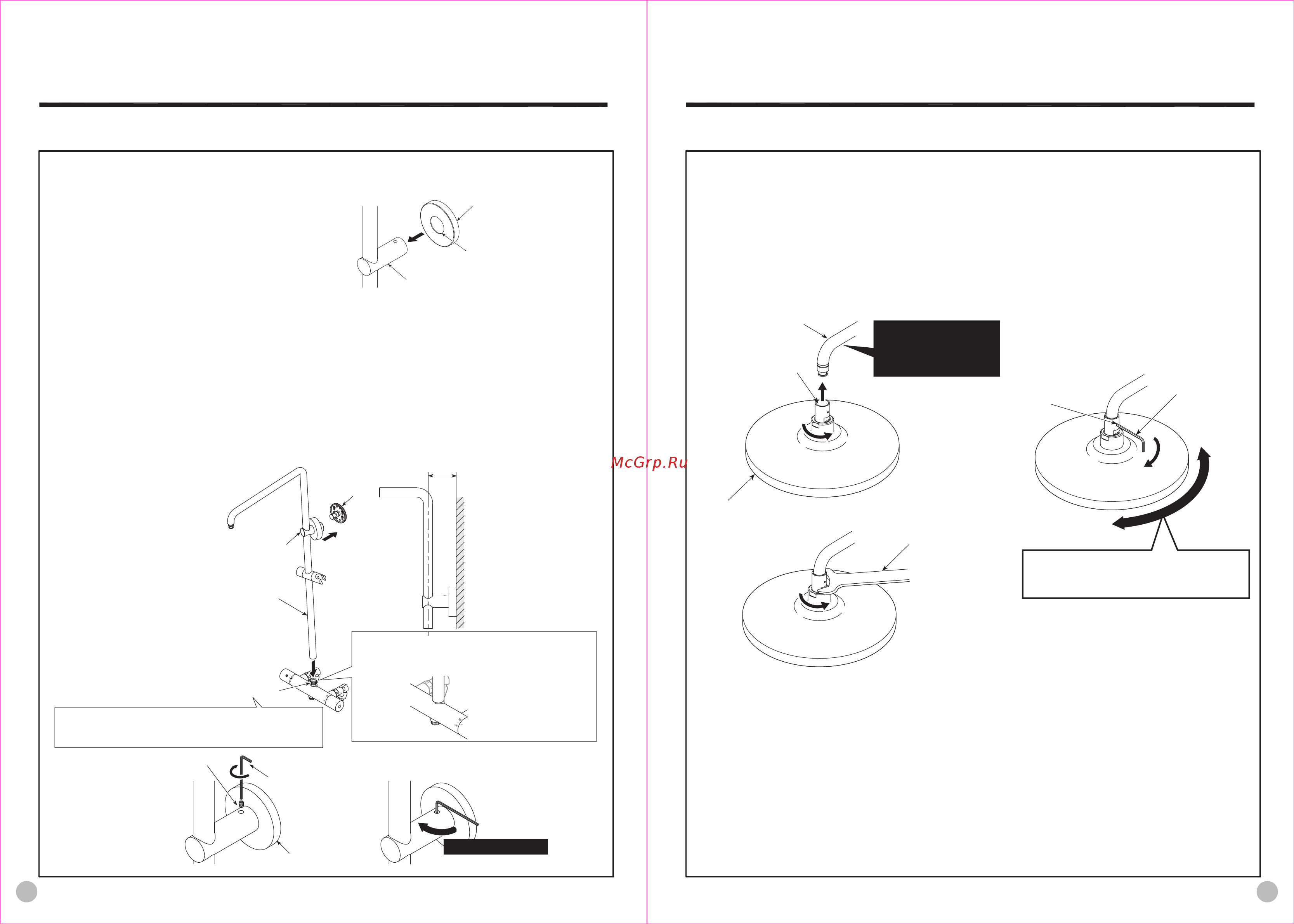

6. Установка декоративного кольца
Перед установкой нанесите немного мыльной воды на уплотнительное кольцо, а затем установите кольцо на
кронштейн-держатель.
7. Правильная установка корпуса смесителя
(1) Установите вертикальную трубку на вывод на корпусе смесителя и убедитесь в плотности посадки (*Перед
установкой нанесите немного мыльной воды на кольцевой уплотнитель на корпусе смесителя)
(2) Установите кронштейн-фиксатор на основание и проверьте правильность посадки.
(3) Поочередно затяните гайки корпуса смесителя с помощью гаечного ключа.
(4) Нанесите немного мыльной воды на уплотнительное кольцо, а затем установите кольцо на кронштейн-держатель.
(обеспечьте полное прилегание к стене).
(5) Отрегулируйте вертикальную трубку так, чтобы она располагалась параллельно поверхности стены. Затем с
помощью шестигранного ключа, расположенного вертикально, затяните крепежный винт. (* Как показано на рисунке
ниже, после затягивания крепежного винта ключом в вертикальном положении затяните винт ещё как минимум на
1/4 оборота, располагая ключ в горизонтальном положении, для надежной фиксации.)
Порядок установки
Кронштейн-держатель
Декоративное кольцо
Кольцевой уплотнитель
Кронштейн-держатель
Основание
кронштейна-
держателя
Вертикальная трубка
①
②
Винт
Декоративное
кольцо
Шестигранный
гаечный ключ
Параллельно
Кольцевой уплотнитель
Перед установкой нанесите немного мыльной воды на
кольцевой уплотнитель. Постарайтесь не поцарапать
поверхность при установке.
При установке вертикальной трубки на корпус
смесителя убедитесь в отсутствии зазора.
Не менее 1/4 оборота
Порядок установки
8. Установка верхнего душа
С помощью гаечного ключа закрепите верхний душ на резьбовой части трубки
верхнего душа. Отрегулируйте верхний душ так, чтобы поверхность выхода
воды была направлена вниз. С помощью шестигранного ключа затяните
стопорный винт.
Гаечный ключ
Верхний душ
Трубка верхнего душа
Стопорный винт
Шестигранный
ключ
После того, как верхний душ будет
зафиксирован, повращайте его, чтобы
убедиться в том, что его гайка не вращается.
Прокладка с
сетчатым
фильтром
Следите за тем, чтобы
не повредить трубку во
время установки.
