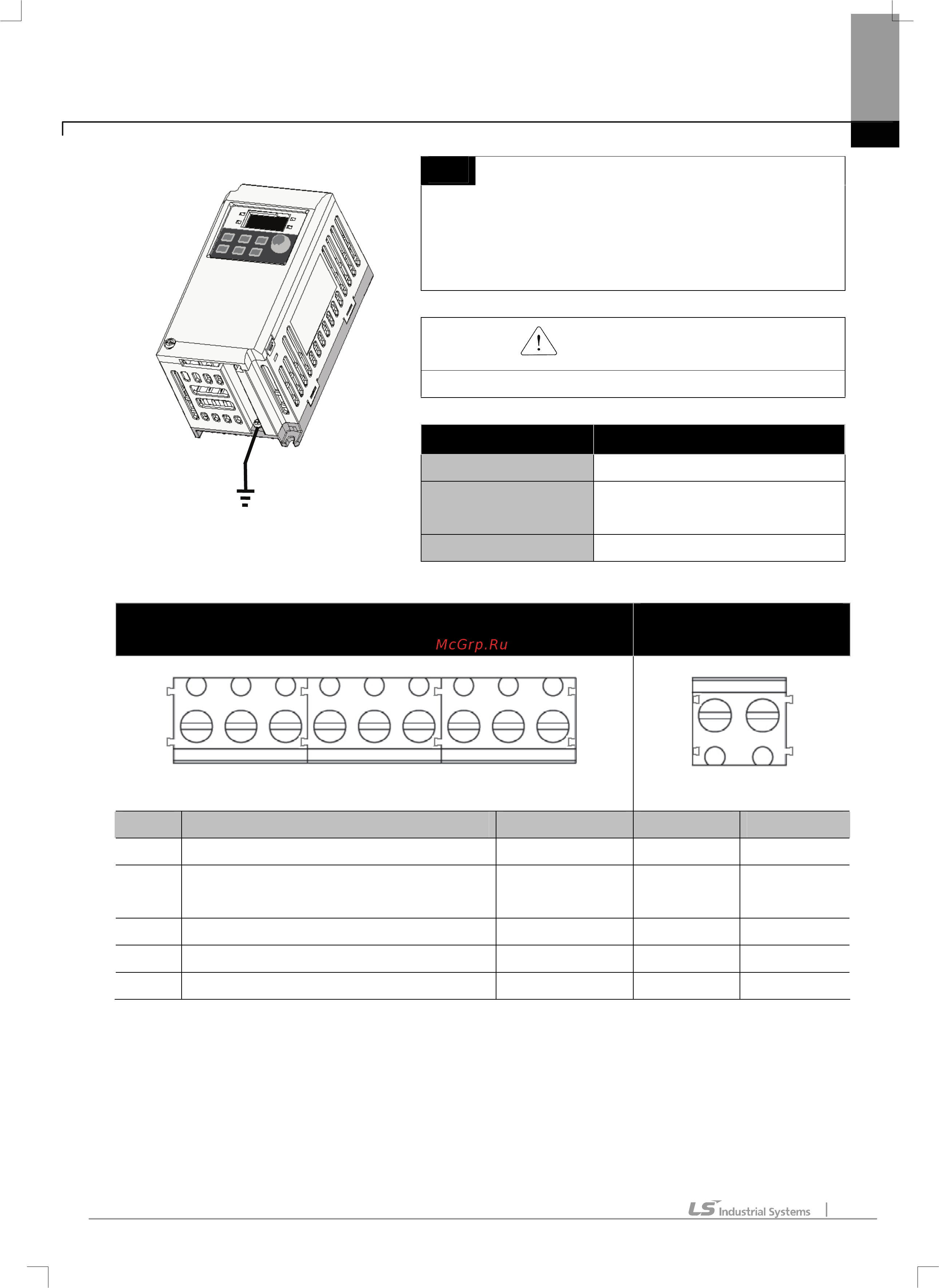

Глава 3. Подключение
3-3
3.4 Характеристики проводников клемм управления
Описание клеммы
Доп. коммуникационная
клемма
P1 P2 P3 P4 P5 VR AI AM CM
S+ S-
T/M Описание клеммы Размер провода Момент [Нм] Примечание
P1~P5 Многофункциональные входы T/M 1-5 22 AWG, 0.3 мм
2
3.0
VR
Источник питания для внешнего
потенциометра
22 AWG, 0.3 мм
2
3.0
AI Клемма аналогового задания частоты T/M 22 AWG, 0.3 мм
2
3.0
AM Клемма многофункционального выхода T/M 22 AWG, 0.3 мм
2
3.0
CM Общая клемма 22 AWG, 0.3 мм
2
3.0
Прим.
z
Процедура заземления
1) Снимите переднюю крышку.
2) Подсоедините провод заземления к клемме
заземления как показано на рисунке.
ОСТОРОЖНО
Соблюдайте нормативы по заземлению.
Мощность преобраз. 001iE5, 002iE5,004iE5 – 1,2
Размер провода 14AWG, 2мм
2
Наконечник
14AWG, 2мм
2
, 4
φ
Метод заземления Спец. тип 3
