Глава 5. Программирование при помощи клавиатуры
5-11
z
При срабатывании более чем одной защиты
Прим.
В случае возникновения отключения преобразователя показывается его тип в коде текущего состояния
неисправности. Когда выполняется очистка путем сброса или выключения, информация о неисправности
переносится в архив неисправностей (P1) группы PG.
Однако существующие архивные записи о неисправностях (при их наличии) переносятся из (P 1) в (P 2)
или из (P 2) в (P 3); наиболее новая информация о неисправности сохраняется в (P 1) – старая
информация в (P 3).

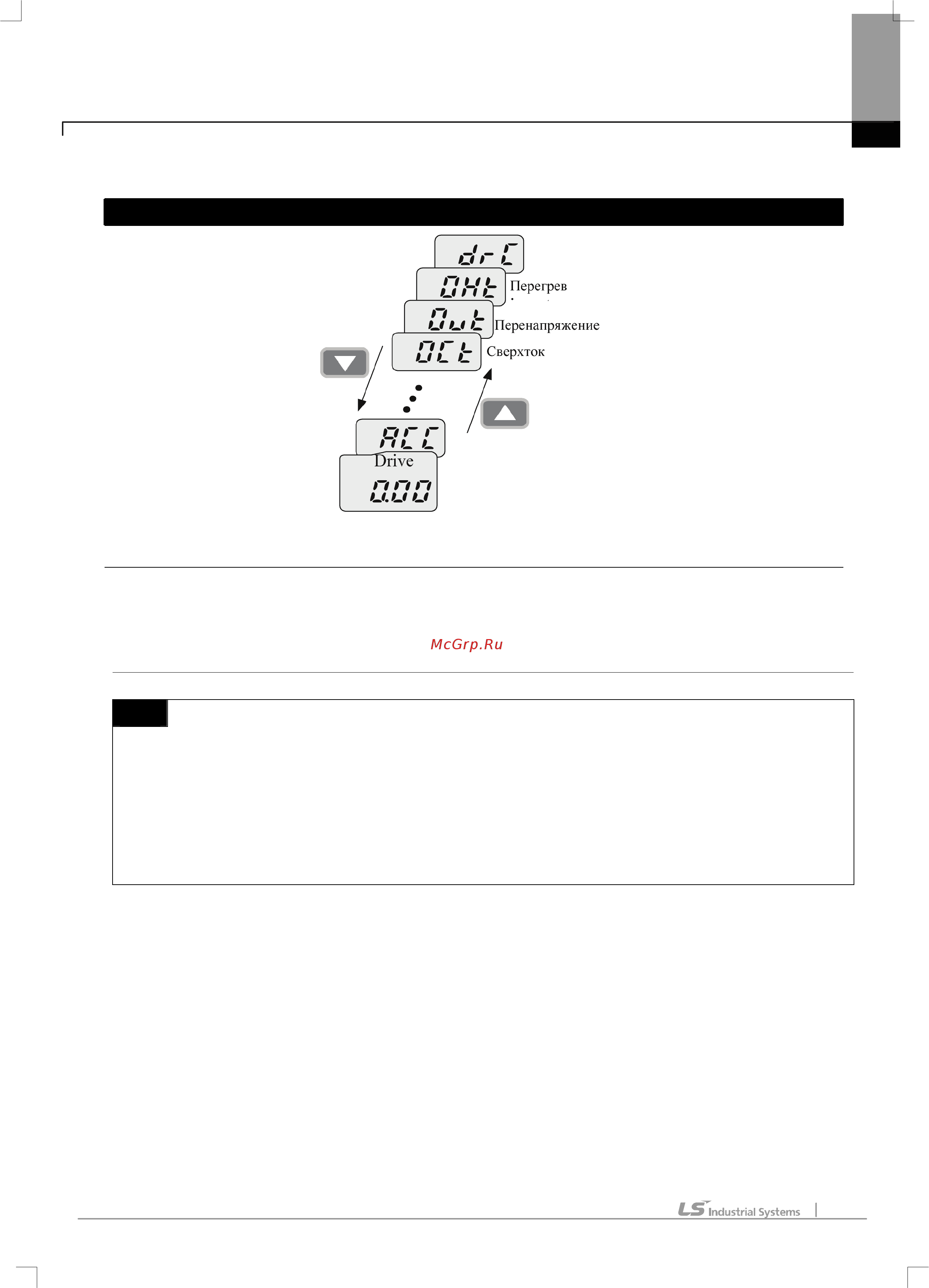

Когда срабатывают одновременно сверхток (OCt), перенапряжение(Ovt) и перегрев(OHt)
-. Когда различные отключения происходят одновременно, индикация выглядит как на рисунке выше и
может отображать до 3 отключений.
