FU2 PowerOn disp
80 0
80
Заводская установка: 0 0
0
FU2-80: индикация при включении
Эта установка позволяет выбрать параметр,
который будет первым отображаться на пульте
(DRV-00) при включении.
Диапазон
установки
Описание
0 DRV-00 [Заданная частота]
1 DRV-01 [Время разгона]
2 DRV-02 [Время торможения]
3 DRV-03 [Режим Drv]
4 DRV-04 [Источник задания частоты]
5 DRV-05 [Скорость 1]
6 DRV-06 [Скорость 2]
7 DRV-07 [Скорость 3]
8 DRV-08 [Выходной ток]
9 DRV-09 [Скорость двигателя]
10
DRV-10 [Напряжение звена постоянного
тока]
11
DRV-11 [Выбирается пользователем в
FU2-73]
12 DRV-12 [Индикация ошибки]
FU2 User Disp
81 Voltage
81
Заводская установка: 0 0
0
FU2-81: параметр для индикации
Связанные параметры: DRV-11 [user display
selection]
Усановите параметр как указано ниже:
Уста
новка
FU2-81
Наимено-
вание
Описание
0
Напряже-
ние
Выходное
напряжение
Выводится
выходное
напряжение
преобразователя
(Заводская
установка)
1 Мощность
Выходная
мощность
Индикация
выходного
напряжения
преобразователя
Примечание: показание “мощность” является
приблизительным.
Связанные параметры: FU1-40 [Volts/Hz Pattern]
U2-60 [Control Mode selection]
[Автоматический выбор]
При установке FU2-67 [Manual/Auto torque boost
select] в положение “Auto”, преобразователь
автоматически увеличивает момент в
зависимости от нагрузки.
Примечание: автоматический выбор применяется
только для 1-ого двигателя. Для 2-ого
двигателя возможна только ручная
установка.
Примечание: автоматический выбор не возможен
при установке FU2-60 [Способ управления] в
положене ‘Sensorless’.
Примечание: используйте режим автоопределения
параметров FU2-61 [Auto tuning] для
правильной работы функции.

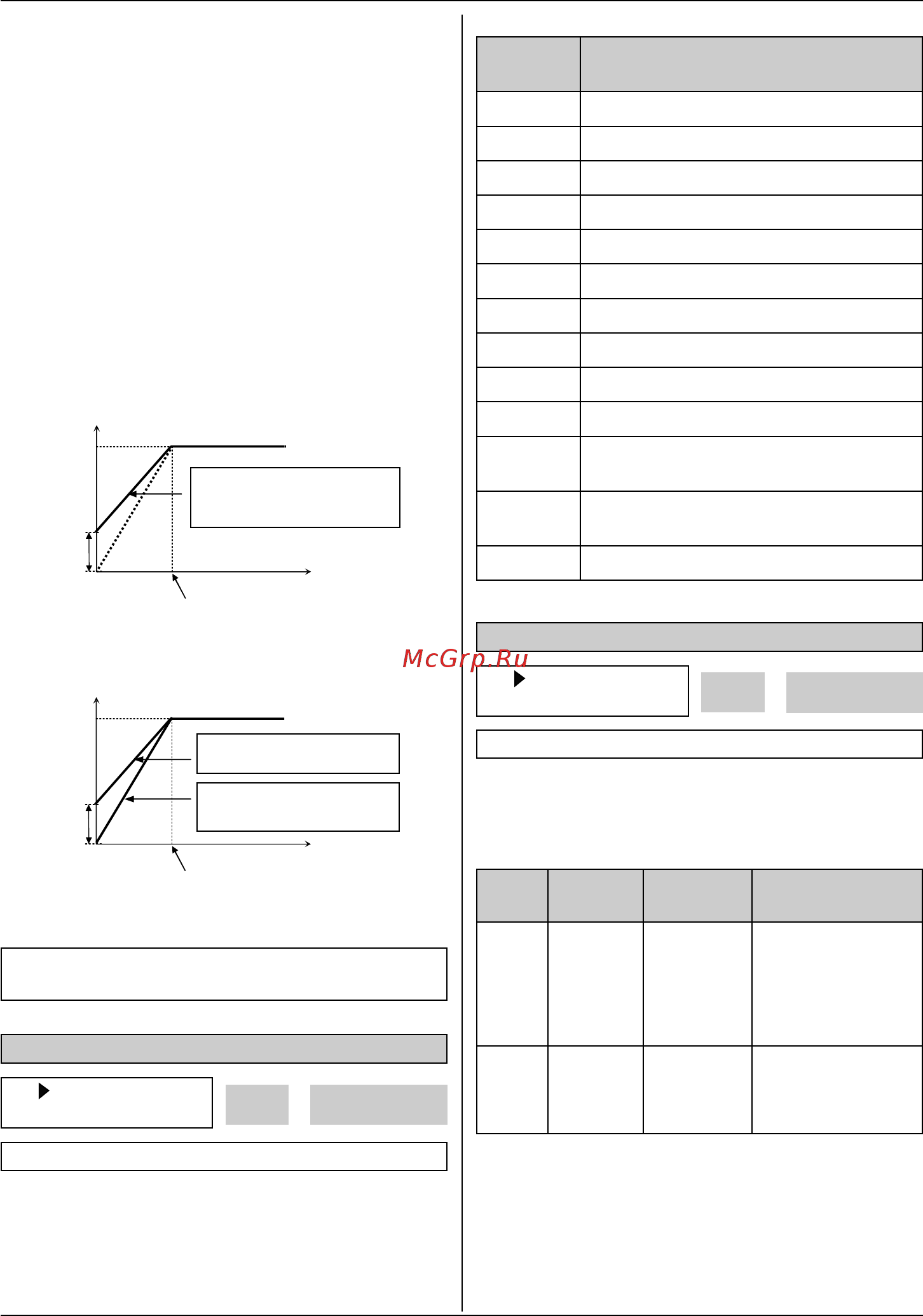

[Момент нагрузки не зависит от направления: конвейер и т.д.]
6-34
Выходное напряжение
Ручная
установка
значения
Направление вращения вперед/
назад (установите такое же
значение в FU2-68 и FU2-69)
Номинальная частота
Выходная частота
Выходное напряжение
100%
100%
Ручная
установка
значения
Прямое направление движения
установка значения в FU2-68
Обратное направление враще-
ния установливается в FU2-69
в ‘0 %’
Номинальная частота
Выходная частота
[Момент нагрузки зависит от направления вращения:
парковка, подъемные механизмы и т.д.]
