Глава 5. Список параметров
5-1
5.1 Группы параметров
Параметры серии SV-iP5A поделены на 5 функциональных групп в соответствии с
применением.

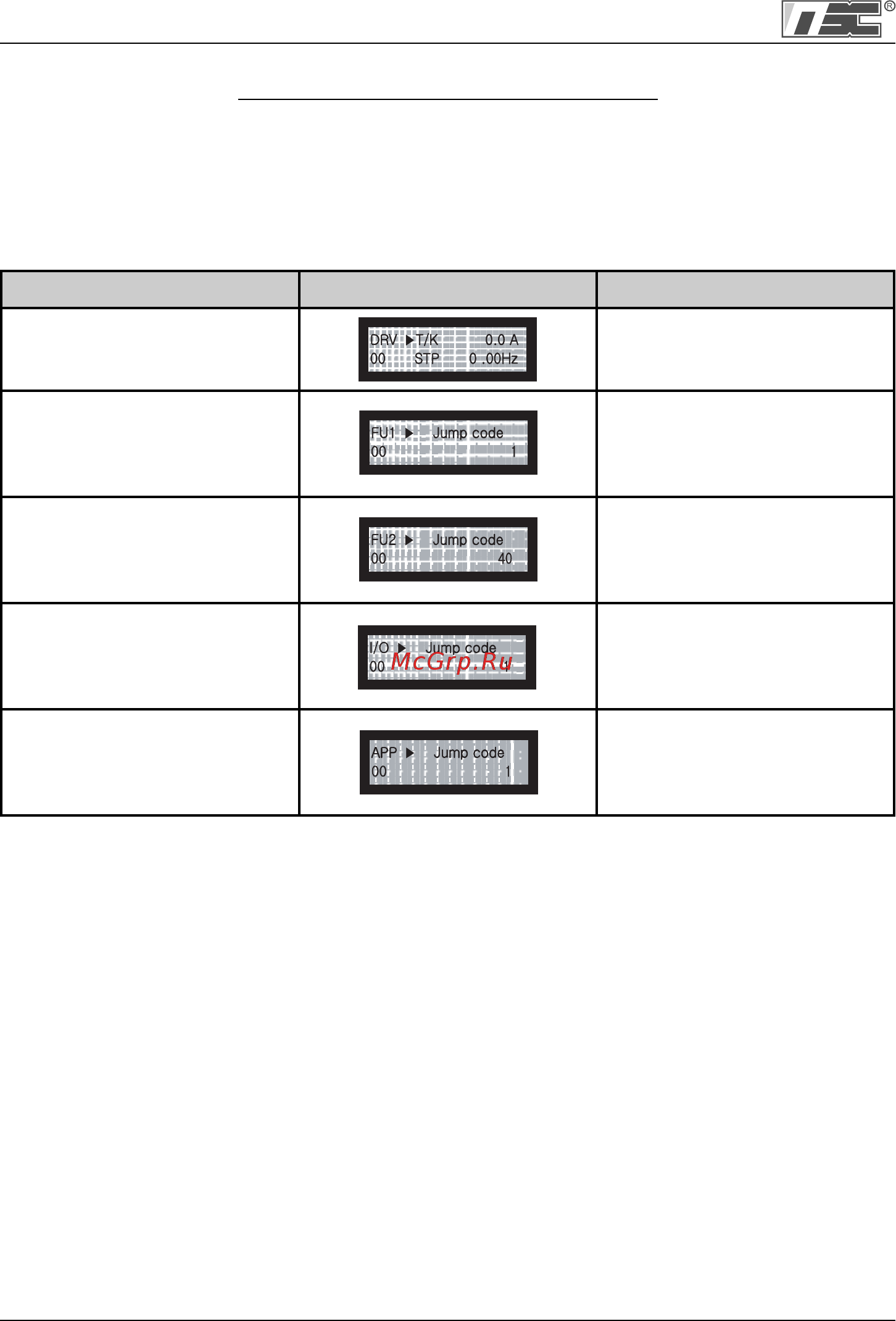

Названия групп, содержание и отображение на ЖКИ в таблице ниже.
Название группы ЖКИ экран Описание
Группа DRV
Задание частоты, времени
разгона/торможения.
Основные параметры.
Функциональная группа 1
Максимальная частота,
параметры защиты.
Параметры основных
функций.
Функциональная группа 2
Частота скачка, ограничение
частоты и т.д.
Параметры для специальных
применений.
Группа параметров I/O
Определение цифровых и
аналоговых входов/выходов.
Параметры для настройки
конфигурации.
Группа параметров APP
ПИД, 2-й двигатель,
многомоторный контроль
и т.д. Параметры для
специальных применений.
