Для запуска двигателя в прямом направлении
нажмите кнопку FWD и примените напряже-
ние 0÷12В, как задание частоты, или нажмите
кнопку REV и примените напряжение -12 ÷ 0В,
как задание частоты. Для запуска двигате-
ля в обратном направлении нажмите FWD и
примените напряжение -12 ÷ 0В, или нажмите
REV и примените 0 ÷ 12В.
I/O-06 ÷ 10 установка входного сигнала
[Analog Current Input “I” Signal adjustment]
Установка заданного сигнала при помощи вход-
ной клеммы “I” при установке DRV-04 [frequency
mode] в 3 (I) или 4 (V1+I).
Выбранная единица измерения будет ото-
бражаться в [**], когда один из APP-02 [PID
operation selection] и APP-80
[Ext. PID operation
selection] установлен в положение “Yes”, и уста-
новите требуемую единицу: процент, Бар,
мБар,
кПа, Па в I/O-87 [Current input специальная unit
selection].
Код
Установка по
умолчанию
Диапазон установки
I/O-06 10 [мс] 0 ÷ 9999 [мс]
I/O-07 4 [мА] 0 ÷ 20 [мА]
I/O-08
0 [Гц] 0 ÷ Макс. частота
0 [**] 0 ÷ 100,00 [**]
I/O-09 20 [мА] 0 ÷ 20 [мА]
I/O-10
60 [Гц] 0 ÷ Макс. частота
0 [**] 0 ÷ 100,00 [**]
Важно: увеличьте значение I/O-06 [Filter time
constant for I signal Input] в случае, если на вы-
ходе I наблюдается влияние помех. Увеличе-
ние значения уменьшает время реакции на
изменение I.
Код Индикация Наименование параметра
I/O-06 I filter
Постоянная времени фильтра
сигнала I
I/O-07 I curr x1
Минимальное напряжение
сигнала I
I/O-08
I freq y1
Частота, соответствующая
минимальному значению I
I [**] y1
Уставка, соответствующая
минимальному значению I
I/O-09 I curr x2
Максимальное напряжение
сигнала I
I/O-10
I freq y2
Частота, соответствующая
максимальному значению I
I [**] y2
Уставка, соответствующая
максимальному значению I
DRV-01, 02: Время разгона/торможения
DRV Acc. time
01 20.0sec
01 20.0
Заводская установка: 20.0 с 20.0
DRV Dec. time
02 30.0sec
02 30.0
Заводская установка: 30.0 с 30.0
Примечание: Для плавного разгона, устано-
вите время разгона свыше 0,5 с. Слишком
маленькое значение времени существенно
ухудшает характеристики.

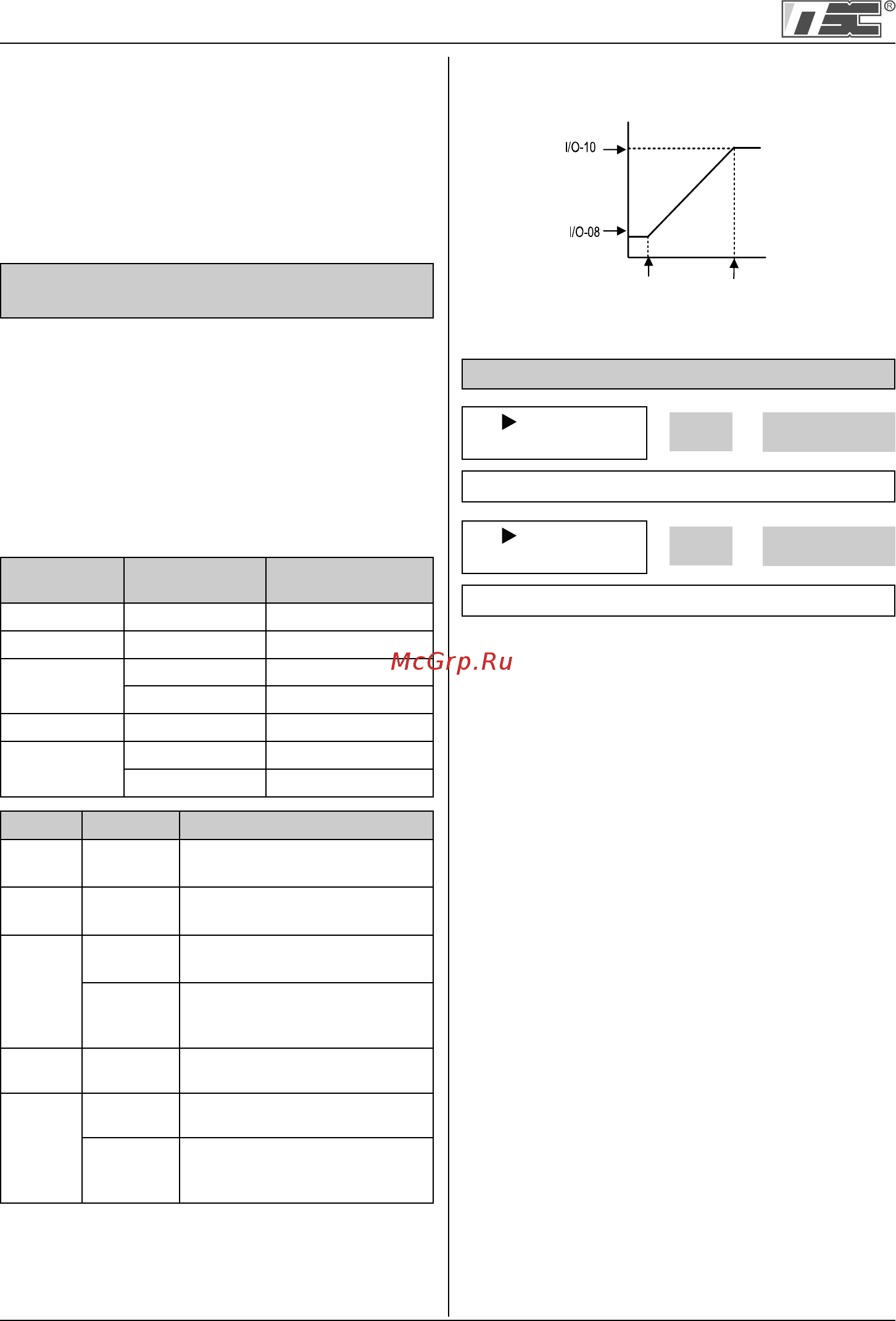

Set freq.
(заданное значение)
Максимальное
напряжение I
Минимальное
напряжение I
Клемма l (0
÷ 20 мА)
Во время разгона и торможения конечная ча-
стота указана в FU2-73. При FU2-73 равной
“максимальной частоте”, время разгона – вре-
мя, которое нужно потратить на разгон с 0 Гц
до FU1-30. Время торможения – время, кото-
рое нужно потратить на торможение с FU1-30
[Maximum Frequency] до 0 Гц.
При установке FU2-73 в режим
“Delta Frequency”, время разгона и торможе-
ния – время достижения с текущей до задан-
ной частоты (вместо максимальной).
Время разгона/торможения может быть изме-
нено на предустановленное при помощи мно-
гофункциональных входов. Путем установки
M1 ÷ M8 как ‘XCEL-L’, ‘XCEL-M’, ‘XCEL-H’ соот-
ветственно, время разгона и торможения
1 ÷ 7, установленное с I/O-50 по I/O-63, при-
меняется с бинарных входов M1 ÷ M8.
Глава 6. Описание параметров (DRV)
6-3
