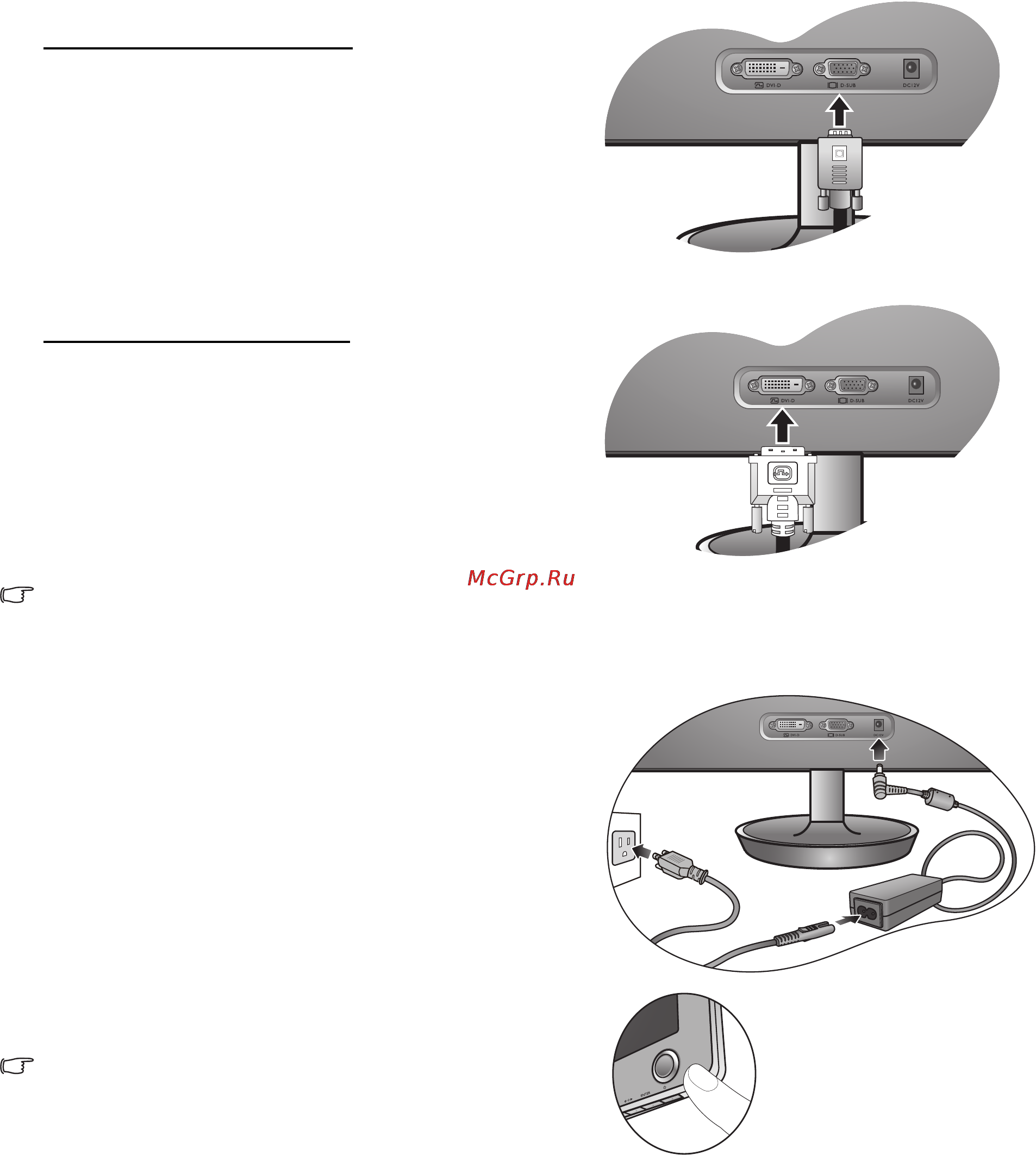

9 Установка аппаратного обеспечения монитора

2. Подключите видеокабель от ПК.

Подключение кабеля D-Sub

Один конец кабеля (без ферритового фильтра) с

разъемом D-Sub подсоедините к видеоразъему

монитора. Другой конец кабеля (с ферритовым

фильтром) подсоедините к видеоразъему компьютера.

Заверните фиксирующие винты на разъемах во

избежание случайной расстыковки во время работы.

Подключение кабеля DVI-D

Один конец кабеля (без ферритового фильтра) с

разъемом DVI-D подсоедините к видеоразъему

монитора. Другой конец кабеля (с ферритовым

фильтром) подсоедините к видеоразъему компьютера.

Заверните фиксирующие винты на разъемах во

избежание случайной расстыковки во время работы.

Показанные справа прилагаемый видеокабель и

разъем могут отличаться от реальных в зависимости

от модели ЖК-монитора.

3. Подсоедините шнур питания к монитору и к

сетевой розетке.

Вставьте один конец шнура питания в разъем с

маркировкой "12В пост. тока" на задней стенке

корпуса монитора. Вставьте вилку на другом конце

шнура питания в сетевую розетку и включите

питание.

4. Включите питание.

Показанное здесь изображение может отличаться от

изображения модели, поставляемой в вашу страну.

Включите монитор, нажав кнопку питания с правой

стороны монитора.

Включите питание компьютера и затем для установки

программного обеспечения монитора выполните

инструкции, приведенные в разделе 4:

Максимально эффективная работа с монитором

BenQ vна стр. 11.
