Частотные преобразователи LS Серия iP5A
3-12

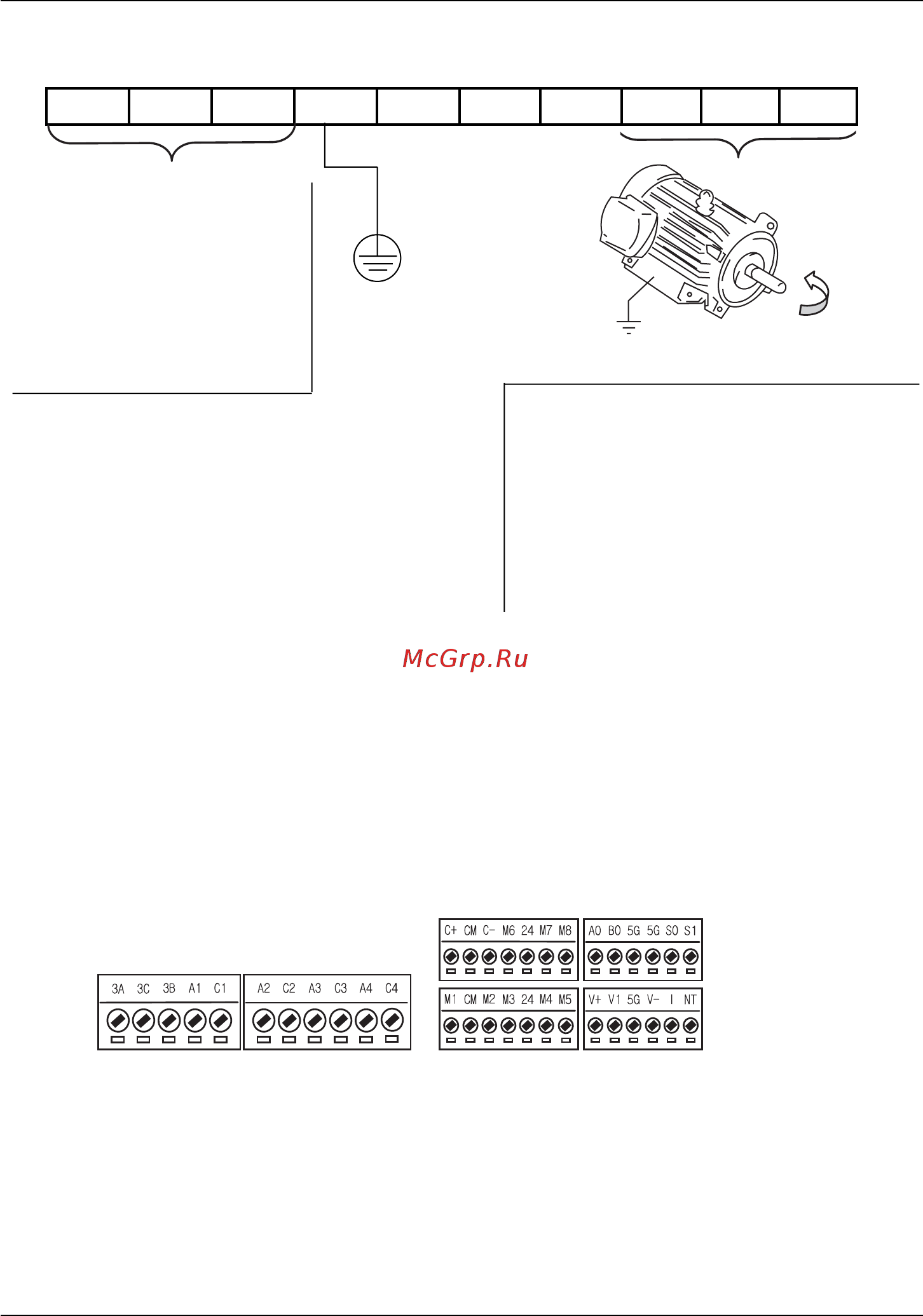

Пример подключения питания и двигателя (частотные преобразователи 5,5 ÷ 30 кВт)
R(L1) S(L2) T(L3) G P1(+) P2(+) N(-) U V W
Питание должно
подключаться к клеммам
R(L1), S(L2) и T(L3).
Подсоединение к клеммам U,
V и W вызывает повреждение
частотного преобразователя.
Последовательность фаз не
обязательна.
Земля
Земля
Двигатель должен быть подсоединен к
клеммам U, V и W.
Если подается сигнал вращения в
прямом направлении (FX), двигатель
должен начать вращение против часовой
стрелки, если смотреть со стороны
нагрузки. Если двигатель вращается по
часовой стрелке, переключите клеммы
U и V.
3.2.4 Подключение схемы управления
(1) Меры предосторожности при подключении
Клеммы CM и 5G изолированы друг от друга. Не подсоединять эти клеммы совместно или к
заземлению питания.
Следует использовать экранированные провода или витые пары для подсоединения клемм
управления и отделять эти провода от основной цепи и других высоковольтных цепей.
(2) Расположение контактов
В прямом
направлении
TER4
TER 1TER 2 TER 3
0,33 мм
2
(22 AWG) ÷ 2.0 мм
2
(14 AWG) 0.08
