тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
Глава 3. Установка
3-13

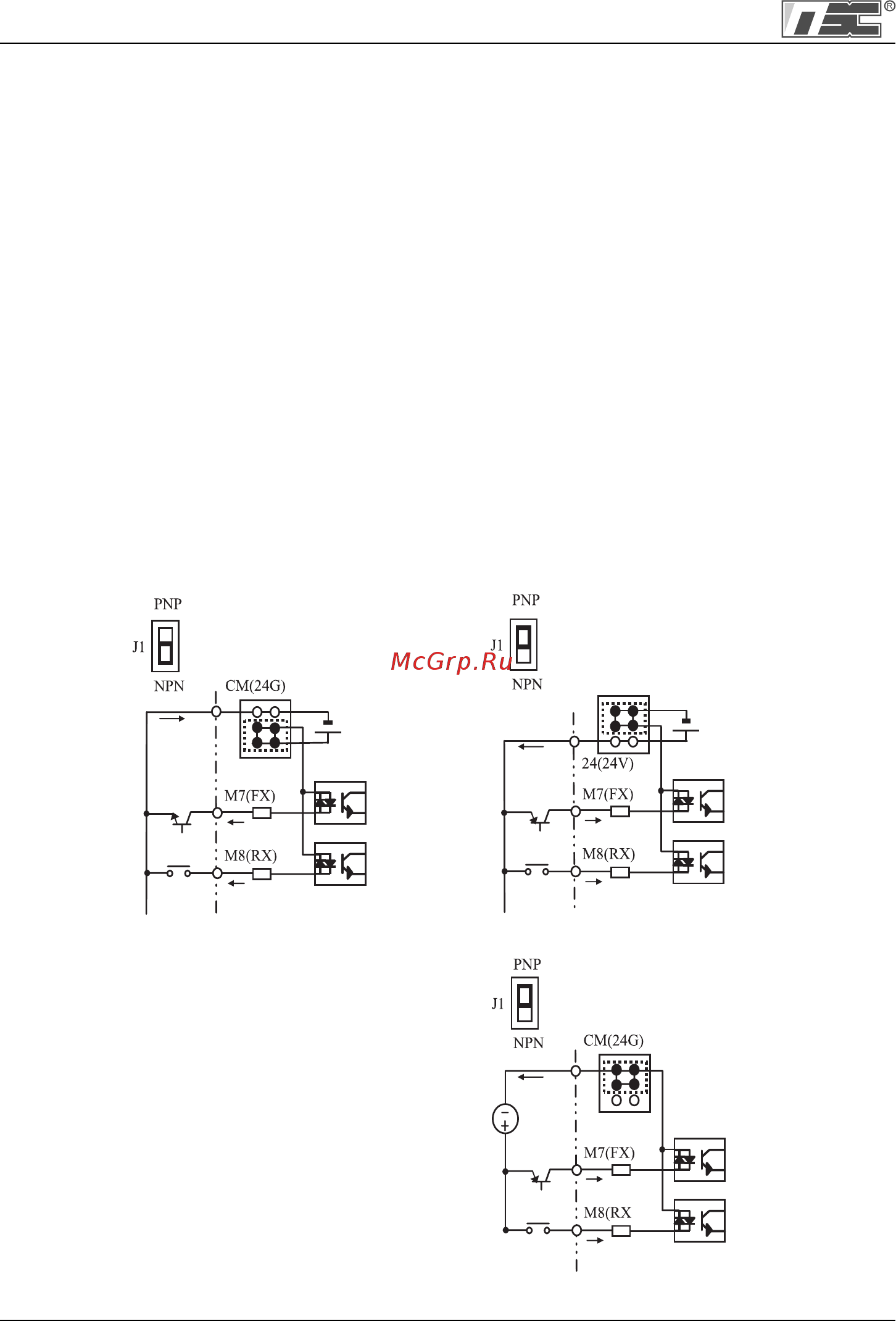

3) Режим NPN (кнопка утоплена) / Режим PNP
В этой модели частотного преобразователя предусмотрена возможность установки режимов
PNP/ NPN для клеммы последовательного входа в цепи регулирования. Входная логика уста-
навливается при помощи переключателя J1. Метод подсоединения показан ниже.
(1) Режим NPN:
– Нижнее положение переключателя – режим NPN. Клемма CM ( 24 В GND) – общая клемма
входа сигнала контакта.
– Заводская уставка: режим NPN (кнопка утоплена).
(2) Режим PNP – при использовании внутреннего источника питания:
– Переключатель J1 находится в положении PNP. Клемма 24 (24 В ) – общая клемма входа
сигнала контакта.
(3) Pежим PNP – при использовании внешнего источника питания:
– Установите режим PNP нажатием кнопки переключателя J1.
– Для использования внешнего источника питания (24 В), подключите последовательно
клемму внешнего источника питания (–) и клемму CM (24 В GND).
(Заводская установка: NPN)
Внутреннее
питание (24В)
Внешнее питание ( 24В=)
(Когда подключен PNP TR)
(Когда подключено реле)
Внутреннее
питание (24В)
(Заводская установка: PNP)
