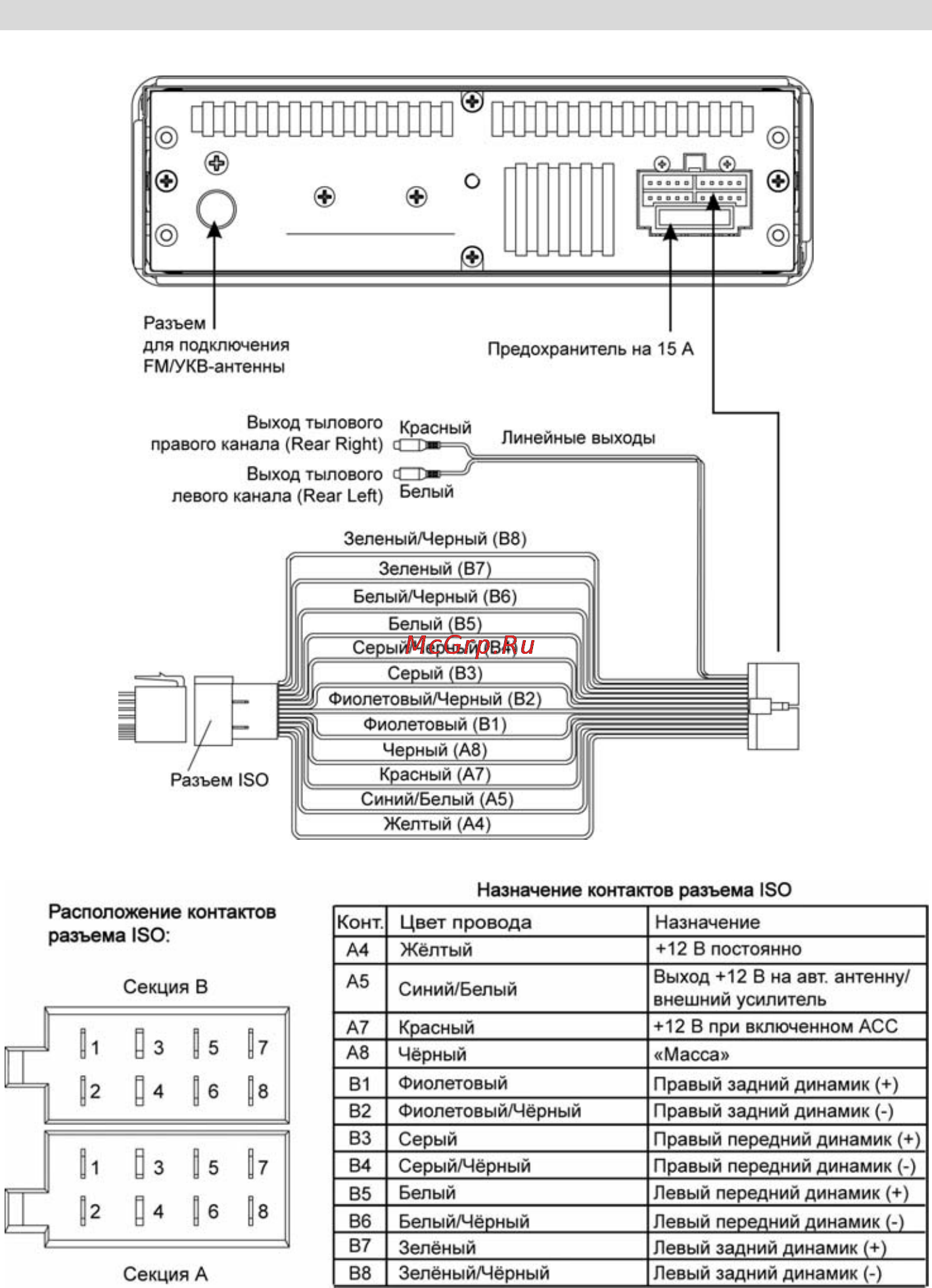

Схема подключения проводов устройства Выход тылового Красный правого канала Rear Right Линейные выходы Выход тылового Ож левого канала Rear Left Белый Зеленый Черный В8 Зеленый В7 Белый Черный Вб Белый В5 Серый Черный В4 Серый ВЗ Фиолетовый Черный В2 Фиолетовый В1 Разъем ISO _____ Черный А8 ______ _____ Красный А7 ______ Синий Белый А5 Желтый А4 Назначение контактов разъема ISO Расположение контактов разъема ISO Конт А4 Назначение Жёлтый 12 В постоянно Синий Белый Выход 12 В на авт антенну внешний усилитель А7 А8 Красный 12 В при включенном АСС Чёрный Масса В1 Фиолетовый Правый задний динамик В2 Фиолетовый Чёрный Правый задний динамик ВЗ Серый Правый передний динамик В4 Серый Чёрный Правый передний динамик В5 Белый Левый передний динамик Вб В7 Белый Чёрный Левый передний динамик Зелёный Зелёны й Чёрный Левый задний динамик Левый задний динамик А5 В8 Prol оду С MU 302 Цвет провода 16
