Зона обнаружения (радиус действия) датчика
Зона обнаружения – это пространство, где датчик фикси-
рует движение объекта. Она зависит от расстояния между
датчиком и объектом, от направления и амплитуды движе-
ний объекта, а также от температуры окружающей среды.
Максимальное расстояние, на котором движения объ-
екта фиксируются датчиком, состоит из нескольких зон.
Каждая зона контролируется определенной линзой Фре-
неля. Эти зоны можно назвать оптическими секторами.

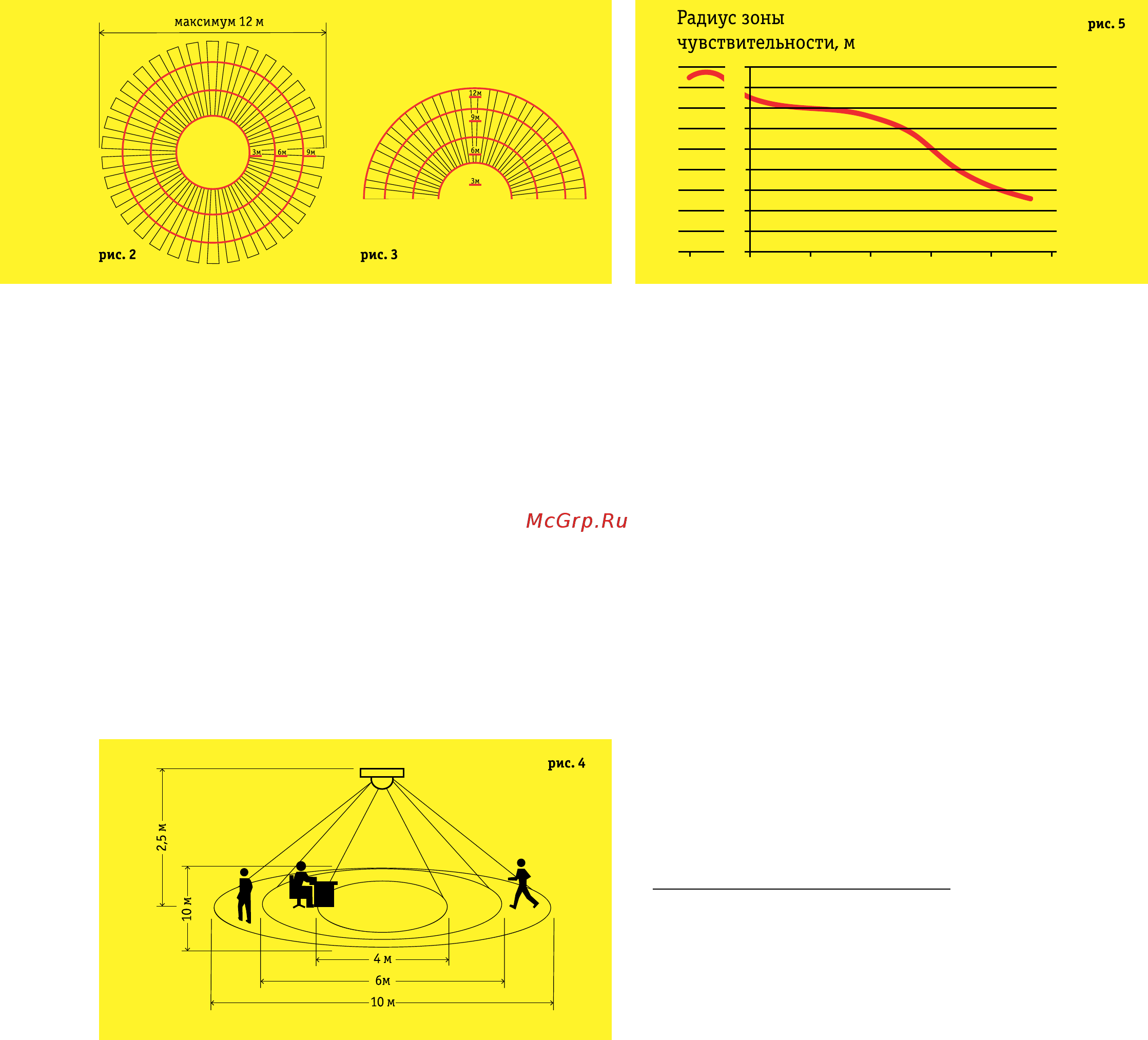

Наглядно они представлены на рис. 2 – для потолочного
датчика, на рис. 3 – для настенного. Чем ближе объект к
датчику и чем большее количество секторов он пересека-
ет, тем сильнее сигнал.
Виды нахождения в зоне обнаружения:
1. Незначительная амплитуда движений объекта. Если
амплитуда движений объекта незначительна, инфракрас-
ный датчик движения не будет на него реагировать. На
рис. 4 это представлено объектом 3 – человек работает
за столом, и амплитуды его движений недостаточно для
срабатывания датчика движения. В таких случаях нужно
использовать инфракрасный датчик присутствия.
2. Фронтальное движение. Объект движется прямо на
датчик и в процессе движения пересекает минимальное
количество оптических секторов. На рис. 4 это движение
представлено объектом 1. Угол зоны обнаружения у дат-
чика 360°, а объект пересекает лишь небольшую зону в
10–15°. Этого может быть недостаточно для срабатывания
датчика. Данный фактор нужно учитывать при выборе
места монтажа.
3. Перпендикулярное движение. Объект движется
перпендикулярно лучам зоны контроля и пересекает
максимальное количество оптических секторов, в ре-
зультате чего его тепловое излучение воспринимается
максимальным количеством линз Френеля. На рис. 4
это представлено объектом 2. В данном случае зона об-
наружения наибольшая, что гарантирует срабатывание
датчика.
Стоит обратить внимание, что температура окружаю-
щей среды оказывает серьезное влияние на радиус зоны
обнаружения. Базовый радиус указывается для темпе-
ратуры 24°С. При повышении температуры радиус зоны
уменьшается, при снижении температуры – увеличива-
ется. График зависимости радиуса от температуры пред-
ставлен на рис. 5.
Выбор ИК-датчика
Для организации правильного управления питанием
в цепи необходимо, чтобы параметры датчика соответ-
ствовали требованиям данной цепи и условиям окру-
жающей среды, в которой датчик будет использоваться.
Важно заранее определить, где будет установлен датчик:
в помещении или на улице, какую зону он должен по-
крывать, где он будет крепиться, с каким светильни-
ком или электроприбором будет использоваться. При
выборе следует руководствоваться нижеследующими
параметрами.
Степень защиты
• IP20 – защита от частиц диаметром более 12,5 мм, нет
защиты от влаги. Датчики с такой степенью защиты необ-
ходимо устанавливать в местах полностью защищенных
от попадания влаги. Попадание воды на устройство мо-
жет привести к его поломке.
• IP33 – защита от частиц диаметром более 3,5 мм, за-
щита от брызг воды под углом до 60° по вертикали. Дат-
чики с такой степенью защиты можно устанавливать на
улице, под навесом, который будет защищать от брызг и
капель, попадающих на устройство под углом более 60°.
• IP44 – защита от частиц диаметром более 1 мм, защита
от брызг воды со всех сторон. Датчики с такой степенью
защиты можно устанавливать на улице.
Способ и высота установки (монтажа)
Потолочные датчики движения устанавливаются на
потолок и по способу монтажа делятся на накладные,
встраиваемые и для установки в патрон Е27. Их радиус
обзора составляет 360° и позволяет охватить всю пло-
щадь помещения, включая стены. При необходимости
контроля зон большой площади следует устанавливать
несколько датчиков, зоны обнаружения которых будут
360˚
1
2
3
t˚C
5030 402001 0-10
0
2
4
6
8
10
12
14
16
18
