Navigator NS-IRM04-WH Паспорт изделия онлайн

Содержание

• Navigator 1
• Внимание перед установкой и использованием внимательно прочитайте инструкцию и сохраняйте ее до конца эксплуатации все работы по установке и техническому обслуживанию должны проводиться квалифицированным персоналом имеющим допуск на проведение данного вида работ 1
• Датчики движения инфракрасные 1
• Диаграмма радиуса действия датчиков при температуре от 0 до 25 с приведена на рисунке 4 при повы 1
• Коммутация нагрузки выполняется электромеханическим реле 1 технические параметры представлены в таблице 1 1
• М5 1вм04 н вь 1ч5 1рм05 ун ns irm06 wh 1
• Назначение и основные сведения 1 инфракрасные датчики движения серии м8 1рм предназначены для автоматического управления питанием 1
• Паспорт изделия 1
• Светильников электроприборов устройств сигнализации в зависимости от наличия движущихся объектов в зоне обнаружения датчика а также в зависимости от уровня освещенности окружающей среды для точ ной настройки работы датчика в его конструкции предусмотрены следующие регуляторы задержки времени выключения уровня освещенности и расстояния до движущегося объекта датчики предназначены для ра боты в однофазной электрической сети переменного тока напряжением 230 в 5 50 гц 2 1
• Шении температуры радиус действия обнаружения объекта снижается диаграмма направленности датчиков при температуре от 25 до 40 с показана на рисунке 4 штриховой линией 1
• 230 в 3

Похожие устройства

• Navigator NS-IRM05-WH Брошюра
• Navigator NS-IRM05-WH Инструкция по эксплуатации
• Navigator NS-IRM05-WH Паспорт изделия
• Navigator NS-IRM06-WH Инструкция по эксплуатации
• Navigator NS-IRM06-WH Брошюра
• Navigator NS-IRM06-WH Паспорт изделия
• Navigator NS-IRM07-WH Брошюра
• Navigator NS-IRM07-WH Инструкция по эксплуатации
• Navigator NS-IRM07-WH Паспорт изделия
• Navigator NS-IRM08-WH Брошюра
• Navigator NS-IRM08-WH Инструкция по эксплуатации
• Navigator NS-IRM08-WH Паспорт изделия
• Navigator NS-IRM09-WH Паспорт изделия
• Navigator NS-IRM09-WH Инструкция по эксплуатации
• Navigator NS-IRM09-WH Брошюра
• Navigator NVR-RF1-500 Инструкция по эксплуатации
• Navigator NVR-RF1-500 Брошюра
• Navigator NVR-RF1-1000 Брошюра
• Navigator NVR-RF1-1000 Инструкция по эксплуатации
• Navigator NVR-RF1-1500 Брошюра

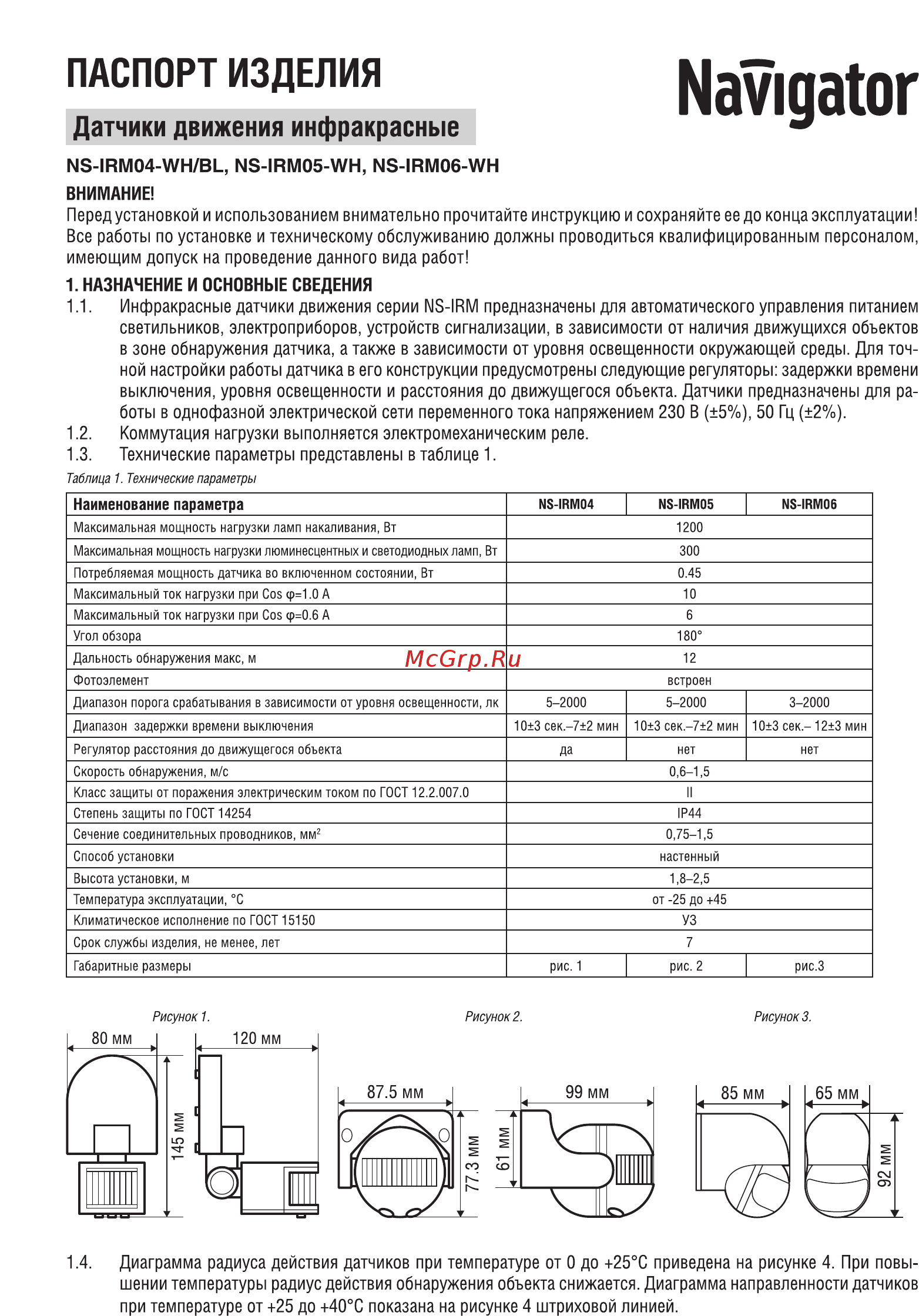

ПАСПОРТ ИЗДЕЛИЯ Navigator Датчики движения инфракрасные М5 1ВМ04 Н ВЬ 1Ч5 1РМ05 УН NS IRM06 WH ВНИМАНИЕ Перед установкой и использованием внимательно прочитайте инструкцию и сохраняйте ее до конца эксплуатации Все работы по установке и техническому обслуживанию должны проводиться квалифицированным персоналом имеющим допуск на проведение данного вида работ 1 НАЗНАЧЕНИЕ И ОСНОВНЫЕ СВЕДЕНИЯ 1 1 Инфракрасные датчики движения серии М8 1РМ предназначены для автоматического управления питанием светильников электроприборов устройств сигнализации в зависимости от наличия движущихся объектов в зоне обнаружения датчика а также в зависимости от уровня освещенности окружающей среды Для точ ной настройки работы датчика в его конструкции предусмотрены следующие регуляторы задержки времени выключения уровня освещенности и расстояния до движущегося объекта Датчики предназначены для ра боты в однофазной электрической сети переменного тока напряжением 230 В 5 50 Гц 2 1 2 Коммутация нагрузки выполняется электромеханическим реле 1 3 Технические параметры представлены в таблице 1 Таблица 1 Технические параметры Наименование параметра NS IRM04 Максимальная мощность нагрузки ламп накаливания Вт NS IRM05 Максимальная мощность нагрузки люминесцентных и светодиодных ламп Вт 300 Потребляемая мощность датчика во включенном состоянии Вт 0 45 Максимальный ток нагрузки при Cos ф 1 0 А 10 Максимальный ток нагрузки при Cos ф 0 6 А 6 180 Угол обзора 12 Дальность обнаружения макс м Фотоэлемент Диапазон порога срабатывания в зависимости от уровня освещенности лк Диапазон задержки времени выключения Регулятор расстояния до движущегося объекта встроен 5 2000 5 2000 3 2000 10 3 сек 7 2 мин 10 3 сек 7 2 мин 10 3сек 12 3 мин нет нет да Скорость обнаружения м с 0 6 1 5 Класс защиты от поражения электрическим током по ГОСТ 12 2 007 0 II IP44 Степень защиты по ГОСТ 14254 Сечение соединительных проводников мм2 0 75 1 5 Способ установки настенный 1 8 2 5 Высота установки м Температура эксплуатации C от 25 до 45 УЗ Климатическое исполнение по ГОСТ 15150 7 Срок службы изделия не менее лет Габаритные размеры NS IRM06 1200 рис 1 рис 2 рис З 1 4 Диаграмма радиуса действия датчиков при температуре от 0 до 25 С приведена на рисунке 4 При повы шении температуры радиус действия обнаружения объекта снижается Диаграмма направленности датчиков при температуре от 25 до 40 С показана на рисунке 4 штриховой линией
