Navigator NS-IRM04-WH [3/4] 230 в

Содержание

• Navigator 1
• Внимание перед установкой и использованием внимательно прочитайте инструкцию и сохраняйте ее до конца эксплуатации все работы по установке и техническому обслуживанию должны проводиться квалифицированным персоналом имеющим допуск на проведение данного вида работ 1
• Датчики движения инфракрасные 1
• Диаграмма радиуса действия датчиков при температуре от 0 до 25 с приведена на рисунке 4 при повы 1
• Коммутация нагрузки выполняется электромеханическим реле 1 технические параметры представлены в таблице 1 1
• М5 1вм04 н вь 1ч5 1рм05 ун ns irm06 wh 1
• Назначение и основные сведения 1 инфракрасные датчики движения серии м8 1рм предназначены для автоматического управления питанием 1
• Паспорт изделия 1
• Светильников электроприборов устройств сигнализации в зависимости от наличия движущихся объектов в зоне обнаружения датчика а также в зависимости от уровня освещенности окружающей среды для точ ной настройки работы датчика в его конструкции предусмотрены следующие регуляторы задержки времени выключения уровня освещенности и расстояния до движущегося объекта датчики предназначены для ра боты в однофазной электрической сети переменного тока напряжением 230 в 5 50 гц 2 1
• Шении температуры радиус действия обнаружения объекта снижается диаграмма направленности датчиков при температуре от 25 до 40 с показана на рисунке 4 штриховой линией 1
• 230 в 3

Похожие устройства

• Navigator NS-IRM05-WH Брошюра
• Navigator NS-IRM05-WH Инструкция по эксплуатации
• Navigator NS-IRM05-WH Паспорт изделия
• Navigator NS-IRM06-WH Инструкция по эксплуатации
• Navigator NS-IRM06-WH Брошюра
• Navigator NS-IRM06-WH Паспорт изделия
• Navigator NS-IRM07-WH Брошюра
• Navigator NS-IRM07-WH Инструкция по эксплуатации
• Navigator NS-IRM07-WH Паспорт изделия
• Navigator NS-IRM08-WH Брошюра
• Navigator NS-IRM08-WH Инструкция по эксплуатации
• Navigator NS-IRM08-WH Паспорт изделия
• Navigator NS-IRM09-WH Паспорт изделия
• Navigator NS-IRM09-WH Инструкция по эксплуатации
• Navigator NS-IRM09-WH Брошюра
• Navigator NVR-RF1-500 Инструкция по эксплуатации
• Navigator NVR-RF1-500 Брошюра
• Navigator NVR-RF1-1000 Брошюра
• Navigator NVR-RF1-1000 Инструкция по эксплуатации
• Navigator NVR-RF1-1500 Брошюра

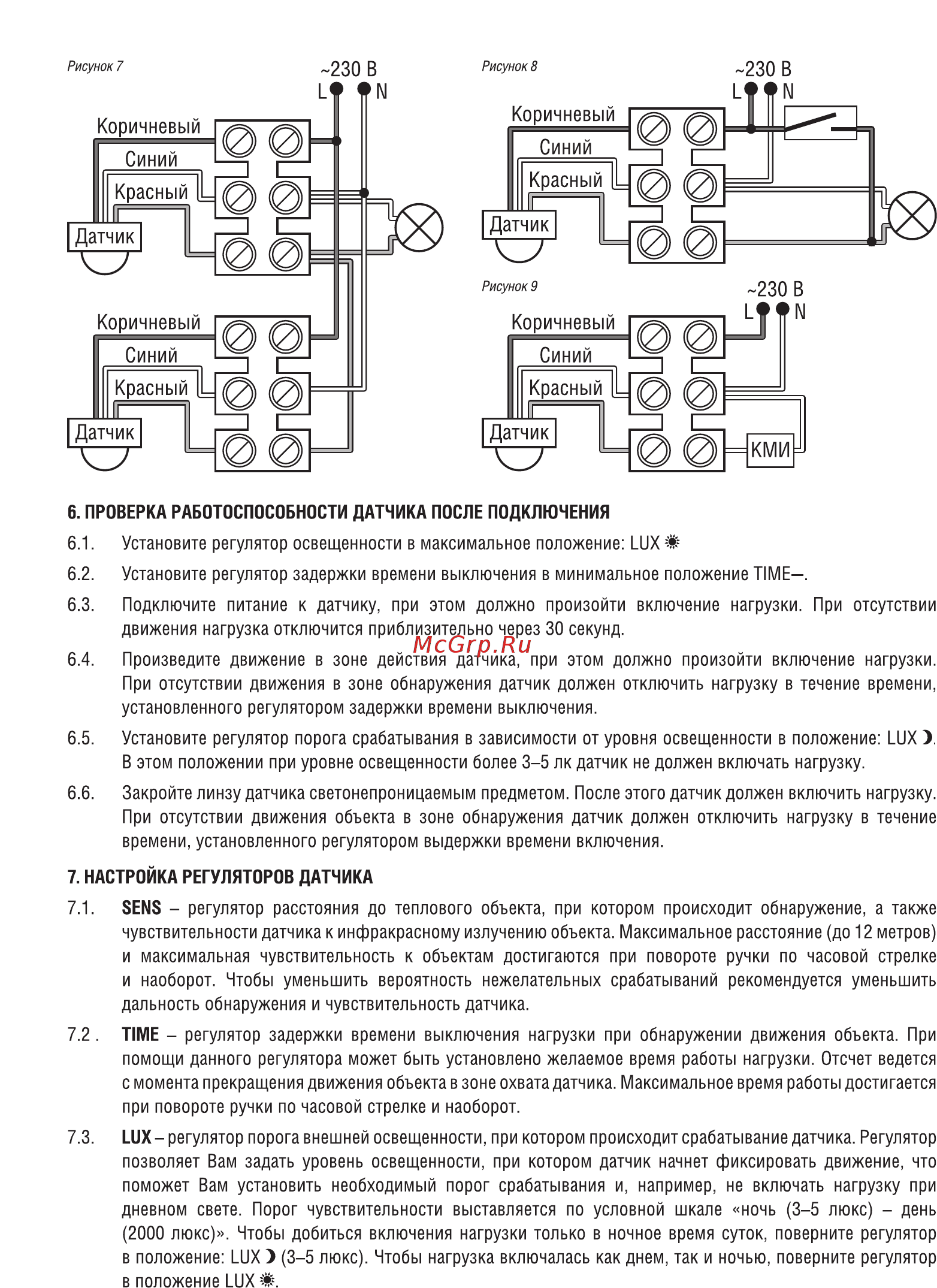

230 В Рисунок 7 Рисунок 8 230 В 6 ПРОВЕРКА РАБОТОСПОСОБНОСТИ ДАТЧИКА ПОСЛЕ ПОДКЛЮЧЕНИЯ 6 1 Установите регулятор освещенности в максимальное положение LUX 6 2 Установите регулятор задержки времени выключения в минимальное положение TIME 6 3 Подключите питание к датчику при этом должно произойти включение нагрузки При отсутствии движения нагрузка отключится приблизительно через 30 секунд 6 4 Произведите движение в зоне действия датчика при этом должно произойти включение нагрузки При отсутствии движения в зоне обнаружения датчик должен отключить нагрузку в течение времени установленного регулятором задержки времени выключения 6 5 Установите регулятор порога срабатывания в зависимости от уровня освещенности в положение LUX В этом положении при уровне освещенности более 3 5 лк датчик не должен включать нагрузку 6 6 Закройте линзу датчика светонепроницаемым предметом После этого датчик должен включить нагрузку При отсутствии движения объекта в зоне обнаружения датчик должен отключить нагрузку в течение времени установленного регулятором выдержки времени включения 7 НАСТРОЙКА РЕГУЛЯТОРОВ ДАТЧИКА 7 1 SENS регулятор расстояния до теплового объекта при котором происходит обнаружение а также чувствительности датчика к инфракрасному излучению объекта Максимальное расстояние до 12 метров и максимальная чувствительность к объектам достигаются при повороте ручки по часовой стрелке и наоборот Чтобы уменьшить вероятность нежелательных срабатываний рекомендуется уменьшить дальность обнаружения и чувствительность датчика 7 2 TIME регулятор задержки времени выключения нагрузки при обнаружении движения объекта При помощи данного регулятора может быть установлено желаемое время работы нагрузки Отсчет ведется с момента прекращения движения объекта в зоне охвата датчика Максимальное время работы достигается при повороте ручки по часовой стрелке и наоборот 7 3 LUX регулятор порога внешней освещенности при котором происходит срабатывание датчика Регулятор позволяет Вам задать уровень освещенности при котором датчик начнет фиксировать движение что поможет Вам установить необходимый порог срабатывания и например не включать нагрузку при дневном свете Порог чувствительности выставляется по условной шкале ночь 3 5 люкс день 2000 люкс Чтобы добиться включения нагрузки только в ночное время суток поверните регулятор в положение LUX 3 5 люкс Чтобы нагрузка включалась как днем так и ночью поверните регулятор в положение LUX
