![Navigator NS-IRM04-BL Инструкция по эксплуатации онлайн [3/4] 473822](/views2/1585971/page3/bg3.png)
Регулятор освещенности LUX определяет порог сра-
батывания датчика, когда произойдет включение или
выключение питания. Диапазон порога срабатывания
в зависимости от уровня освещенности обычно состав-
ляет от 5 до 2000 люкс. При установке стрелки на знак
«солнце» измерение освещенности деактивируется, и
датчик начинает работать при любом уровне освещен-
ности. При установке стрелки на знак «луна» датчик
будет срабатывать при уровне освещенности 5 люкс.
Точная установка порога срабатывания производится
индивидуально.
Регулятор времени выключения TIME определяет вре-
мя задержки выключения питания до выхода объекта
из зоны обнаружения. Диапазон задержки, как правило,
составляет от 10 секунд до 15 минут, в зависимости от
модели. При установке данного регулятора необходимо
рассчитать время, в течение которого питание должно
подаваться к светильнику или электроприбору. Знак «+»
означает максимальное время задержки, знак «–» означа-
ет минимальное время задержки. Точная установка вре-
мени производится индивидуально.
Регулятор чувствительности SENS определяет ради-
ус зоны обнаружения. Чем выше чувствительность, тем
больше дальность обнаружения движения. Данный регу-
лятор необходимо также устанавливать эксперименталь-
но. Знак «+» означает максимальный радиус зоны обна-
ружения, знак «–» означает
минимальный радиус. Точ-
ная установка радиуса
зоны обнаружения произ-
водится индивидуально.
полностью покрывать помещение. Расстояние между
датчиками необходимо определять исходя из радиуса
зон обнаружения. Высота установки датчиков, в зависи-

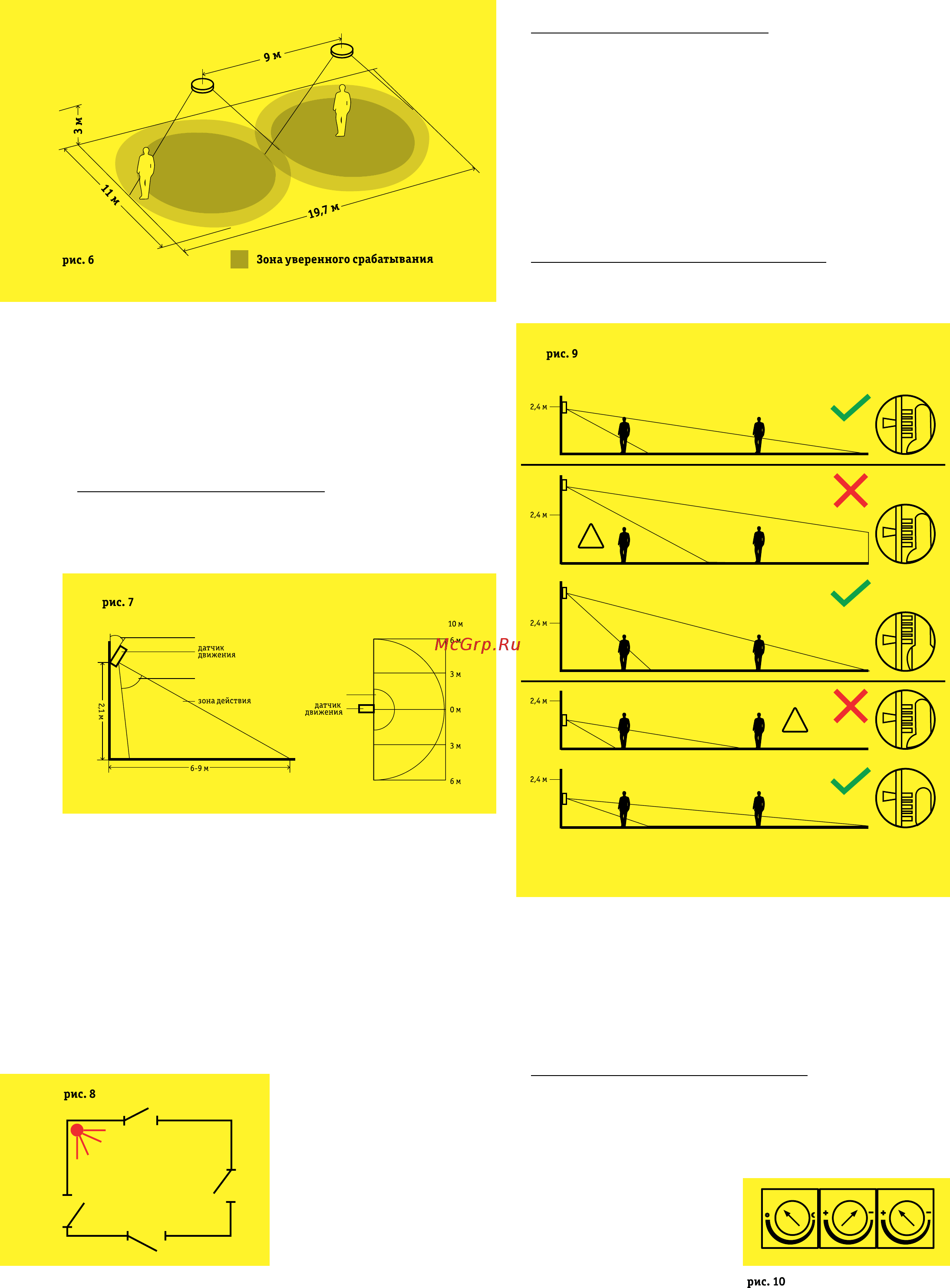

мости от модели, составляет от 2,2 до 4 метров. Пример
установки нескольких датчиков представлен на рис. 6.
Электрическая схема подключения нескольких датчиков
представлена на рис. 12
Настенные датчики движения устанавливаются на
стены, столбы, кронштейны. По способу монтажа делят-
ся на накладные и встраиваемые. Горизонтальный угол
обзора данных датчиков составляет 180°, вертикальный
угол обзора составляет 50°. Они предназначены в пер-
вую очередь для установки в местах, где требуется обзор
части помещения, пространства: окно, дверь, лестница,
двор. Вид зоны обнаружения настенного датчика сбоку
и сверху представлен на рис. 7. Пример использования
нескольких датчиков для перекрытия всего помещения
представлен на рис. 8. Высота установки настенных дат-
чиков составляет 1,8–2,5 м. В каждом конкретном слу-
чае необходимо выбирать высоту установки в зависимо-
сти от условий помещения, местности. Пример подбора
высоты установки датчика представлен на рис. 9.
Регулировки датчика
В зависимости от модели
и производителя датчики
могут быть оборудованы
регуляторами времени вы-
ключения TIME, уровня
освещенности LUX, уровня
чувствительности датчика
SENS (рис. 10).
180˚
0
40˚
50˚
!
!
LUX
TIME
SENS
