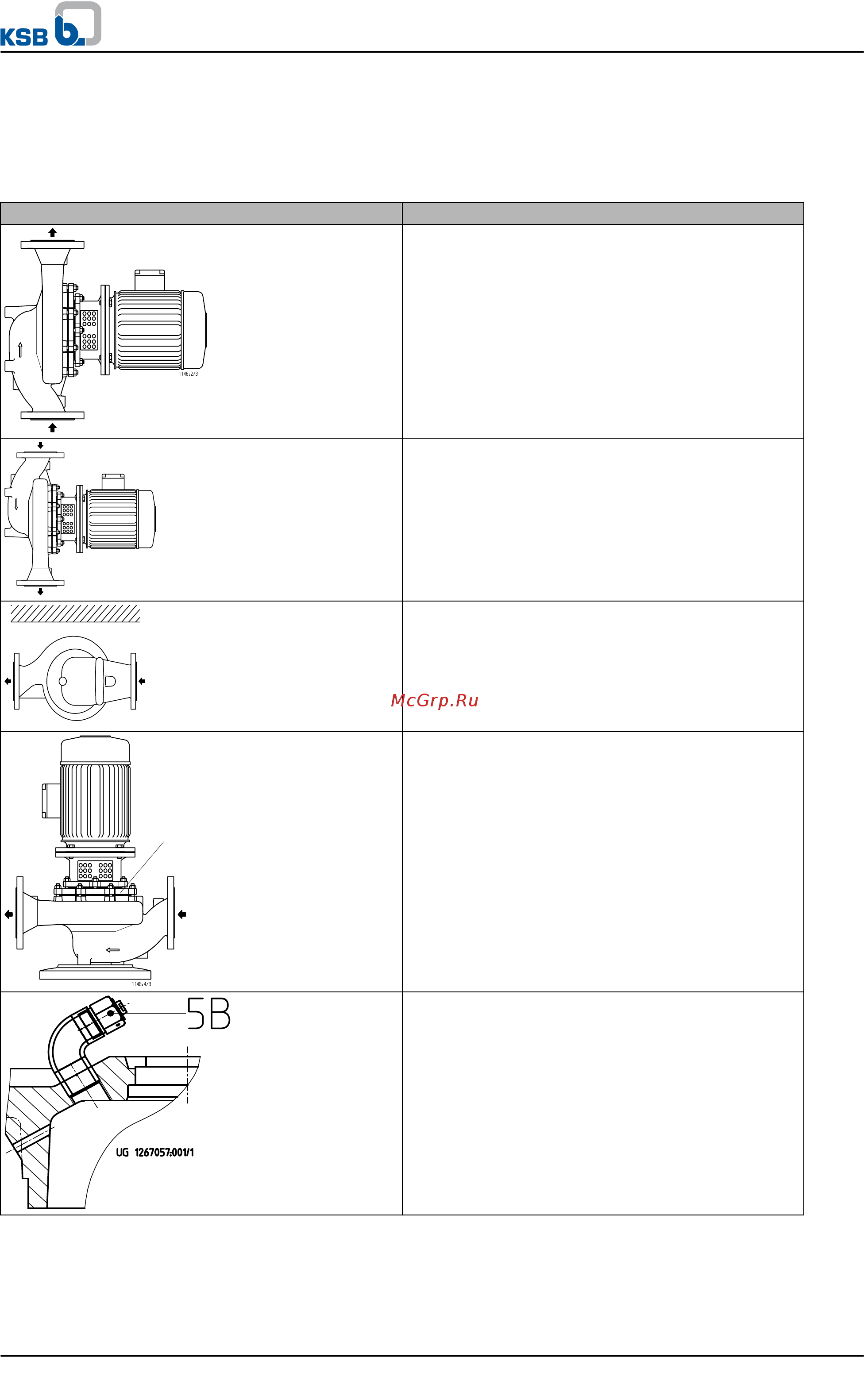

9 Сопутствующая документация
9.1 Примеры монтажа
Таблица 19: Примеры монтажа
Примерное изображение Особенности
Горизонтальная компоновка, направление потока -
снизу вверх
1146:8/3
Горизонтальная компоновка, направление потока -
сверху вниз. Корпус насоса следует повернуть на
180° с тем, чтобы отверстия для отвода конденсата
были направлены вниз, а клеммная коробка
оставалась в том же положении.
1146:3/1
Горизонтальная компоновка (напр., под
перекрытием)
5B
Вертикальная компоновка, при вертикальной
компоновке необходимо предусмотреть наличие
воздушного клапана во избежание сухого хода
торцевого уплотнения,
при вертикальной установке и верхнем положении
двигателя для отвода воздуха использовать вход
5В.
Воздушный клапан, конструкция с воздушным
клапаном для вертикальной установки.
9 Сопутствующая документация
48 из 58
