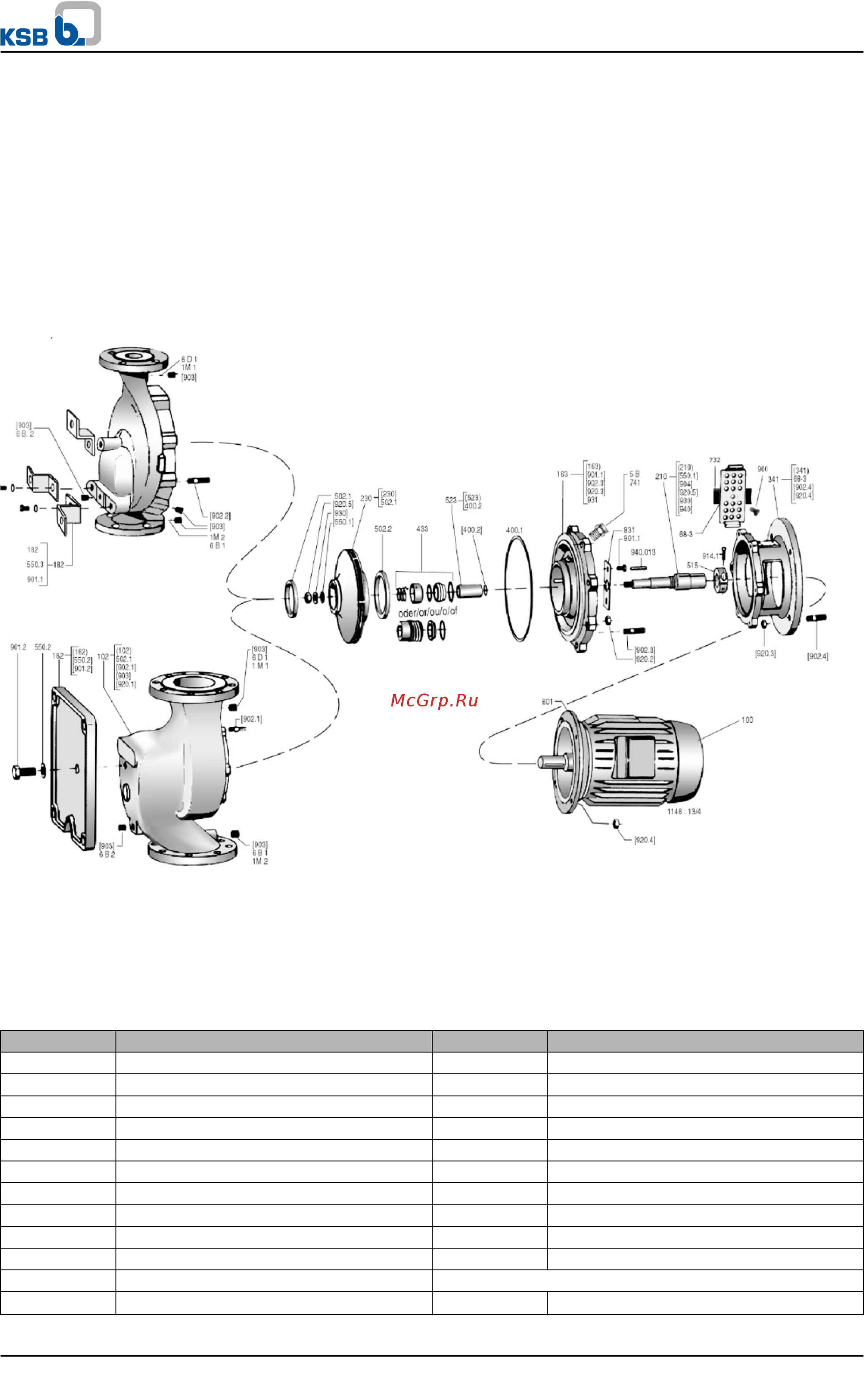

9.2 Деталировочное изображение и спецификация деталей
9.2.1 Исполнение с резьбовой напорной крышкой
[ Поставляется только упаковочными единицами
( )Не поставляется в виде отдельной запчасти
Etaline GN
Данное исполнение действительно для следующих типоразмеров:
32-200/... 50-250/... 80-210/...
40-250/... 65-250/... 80-250/---
Рисунок 12: Стандартное торцевое уплотнение и резьбовая напорная крышка
Etaline GN
Данное исполнение действительно для следующих типоразмеров:
100-250/... 150-250/...
125-250/... 200-250/...
Таблица 20: Спецификация деталей
Номер детали Наименование деталей Номер детали Наименование деталей
102 Спиральный корпус 801 Двигатель с фланцевым креплением
163 Напорная крышка 900 Винт
182 Опора 901.1 Винт с шестигр. головкой
210 Вал 902.1/-.4 Резьбовая шпилька
230 Рабочее колесо 903 Резьбовая пробка
341 Поддон привода 914.1 Винт с цилиндрической головкой
400.1/.2 Плоское уплотнение 920.2-.5 Шестигранная гайка
433 Торцевое уплотнение 930 Фиксатор
502.1/.2 Щелевое кольцо 931 Стопорная пластина
515 Зажимное кольцо 940 Призматическая шпонка
523 Втулка вала Места дополнительных присоединений
550.1/.2
Шайба
12)
1 M.1/.2 Манометр
