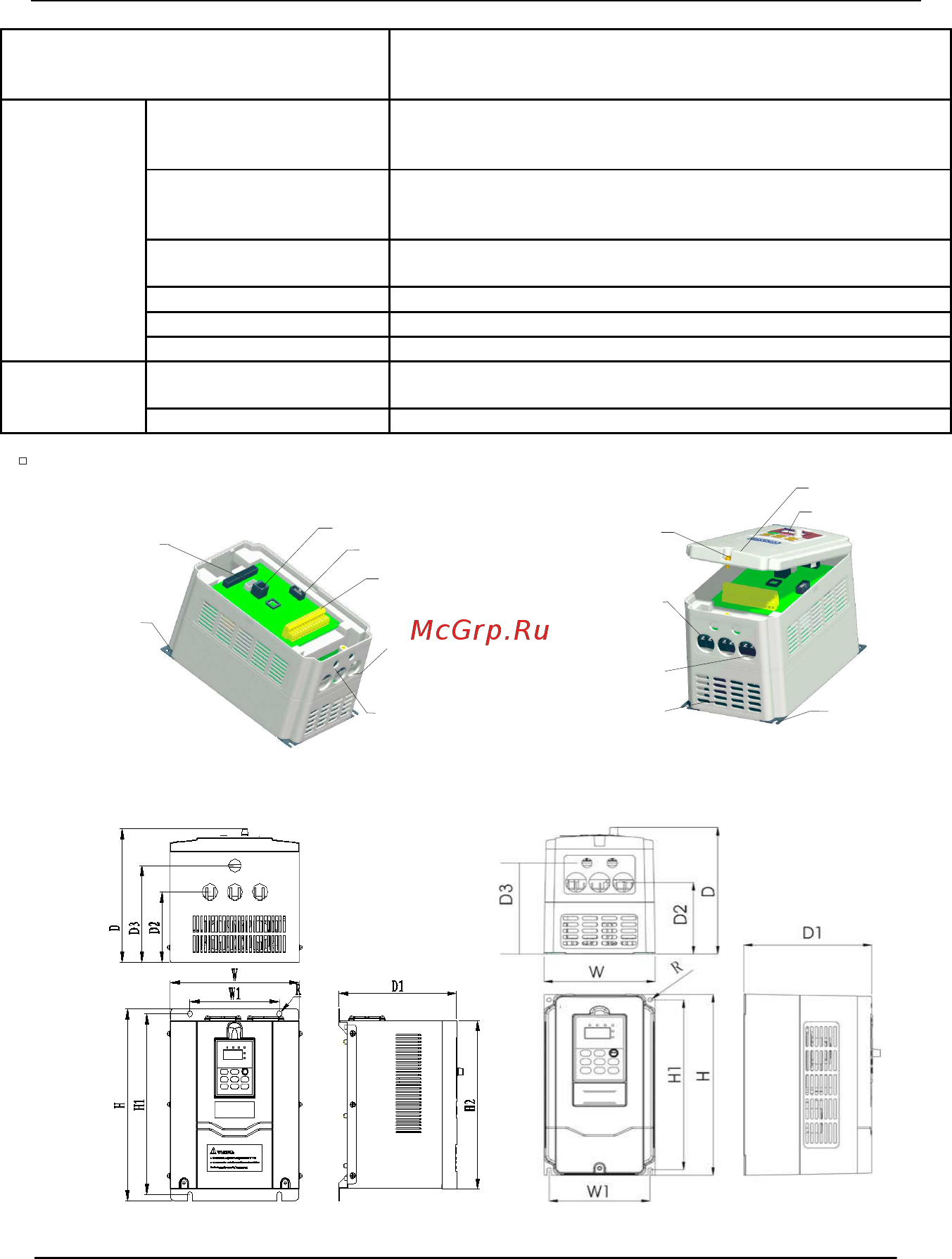

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРЕОБРАЗОВАТЕЛЕЙ СЕРИИ PR6100
- 15 -
Опции (устанавливаются по
дополнительному заказу)
Тормозной блок, пульт дистанционного управления,
кабель дистанционного управления, подставка для
клавиатуры.
Условия
эксплуата-
ции
Место установки
Внутри помещения, не допускается воздействие прямых
солнечных лучей, агрессивных газов, масляного тумана,
пара и т.д.
Высота над уровнем
моря
Менее 1000 м (при работе на высоте более 1000 м над
уровнем моря использовать в облегчённом по отношению
к номинальному режиме).
Температура
окружающей среды
-10 °C ~ 40 °C
Влажность
Относительная влажность менее 90%, без конденсации
Вибрация
Менее 5,9 м/с
2
(0,6 g)
Температура хранения
-20 °C ~ 60 °C
Конструкция
Класс защищённости
IP20; при работе или при вводе информации
с клавиатуры.
Способ охлаждения
Охлаждение воздушным обдувом
2.3 Общее описание преобразователя
2.4 Габаритные размеры преобразователя
Размеры преобразователей мощностью (a) 0,75 кВт ~ 4,0 кВт; (б): 5,5 кВт и 7,5 кВт
Отверстие
фиксации
верхней
крышки
Заглушка
входного
разъёма
электро-
питания
Инверторный
выход
Вентиляцион-
ное отверстие
Верхняя крышка
Разъёмы для
подключения
функциональ-
ных линий
Установочное
отверстие для
крепления
к опоре
Интерфейс клавиатурного
пульта дистанционного
управления
Пульт управления
Многофункциональная
клеммная колодка
Клеммная колодка
силовой схемы
Входной разъём
кабеля управления
Установочное
отверстие для
крепления
к опоре
Пульт управления
