3.4 Разводка клеммной колодки силовой схемы

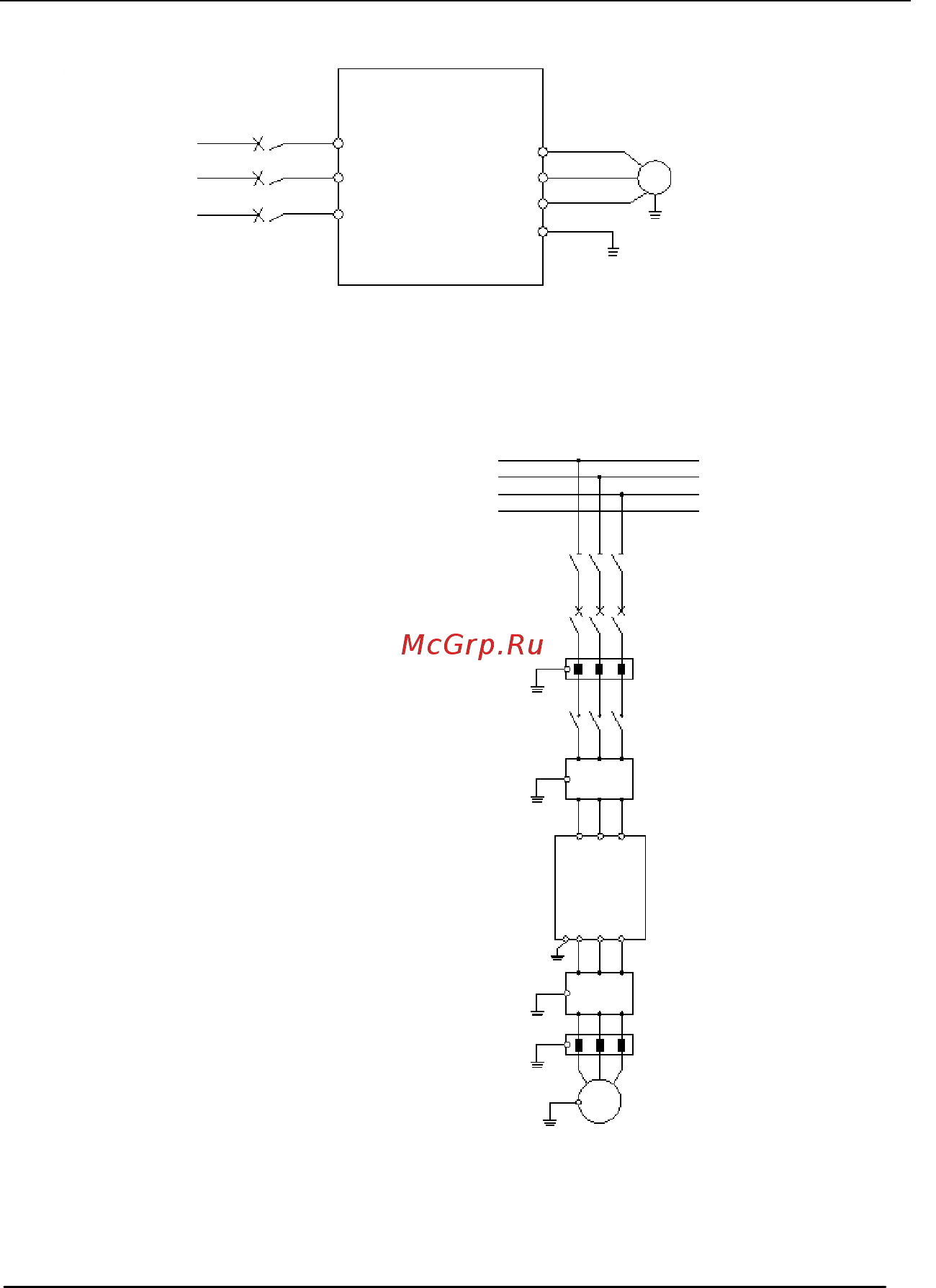

Рисунок 3-3. Упрощённая разводка колодки силовой схемы
3.4.1 Присоединение преобразователя и дополнительного оборудования
(1)
Между
электрической
сетью
и
преобразователем должно устанавливаться
размыкающее устройство, например,
разъединитель, обеспечивающее безопасность
персонала и принудительное отключение
электропитания при проведе-нии технического
обслуживания преобразователя.
(2) В цепи электропитания преобразователя
должен быть установлен плавкий предохранитель
или автоматический выключатель, реализующий
максимальную токовую защиту, который
останавливает дальнейшее распространение
неисправности (короткого замыкания).
(3) Если качество поступающего из
электрической сети электропитания недостаточно
высокое, нужно дополнительно установить
входной реактор переменного тока. Этот реактор
переменного тока также может повысить
коэффициент мощности на входе.
(4) Этот контактор используется только для
управления подачей электропитания.
(5) Фильтр электромагнитных помех на входе.
Этот фильтр электромагнитных помех может
использоваться для предотвращения вредного
воздействия высокочастотных помех проводи-
мости и радиопомех, источником которых является
линия электропитания преобразователя.
(6) Фильтр электромагнитных помех на выходе.
Этот фильтр электромагнитных помех может исполь-
зоваться для предотвращения вредного воздействия радиопомех (шума), источником которых
является выходной канал преобразователя и ток утечки из проводника.
R(R)
T(T)
U
W
E
V
M
PR6100
S
Линия
электропитания
переменного
тока
supp
Автоматический
выключатель
Рисунок 3
-
4. Присоединение
преобразователя и дополнительного
оборудования
R
S
T
N
PR6100
U V W
R S T
M
Входной
фильтр
электромагнитных
помех
(
опция
)
Контактор
Входной
реактор
перем
.
тока
(
опция
)
Автоматический
выключатель
Разъединитель
Выходной
реактор
перем
.
тока
(
опция
)
Выходной
фильтр
электромагнитных
помех
E \
