▪ Процессное исполнение
▪
жесткое соединение между насосом и двигателем
▪ мощность согласно EN 733
▪ насос и двигатель с общим валом
▪ спиральный корпус с радиальной сеткой
▪ закрытое радиальное колесо
▪ стандартное торцевое уплотнение согласно EN 12756
▪ вал в зоне уплотнения вала со сменной втулкой вала
▪ радиальный шарикоподшипник в корпусе двигателя
▪ Консистентная смазка
4.5 Конструкция и принцип работы
1
2
3
4
6 7 8 9 11
10
5

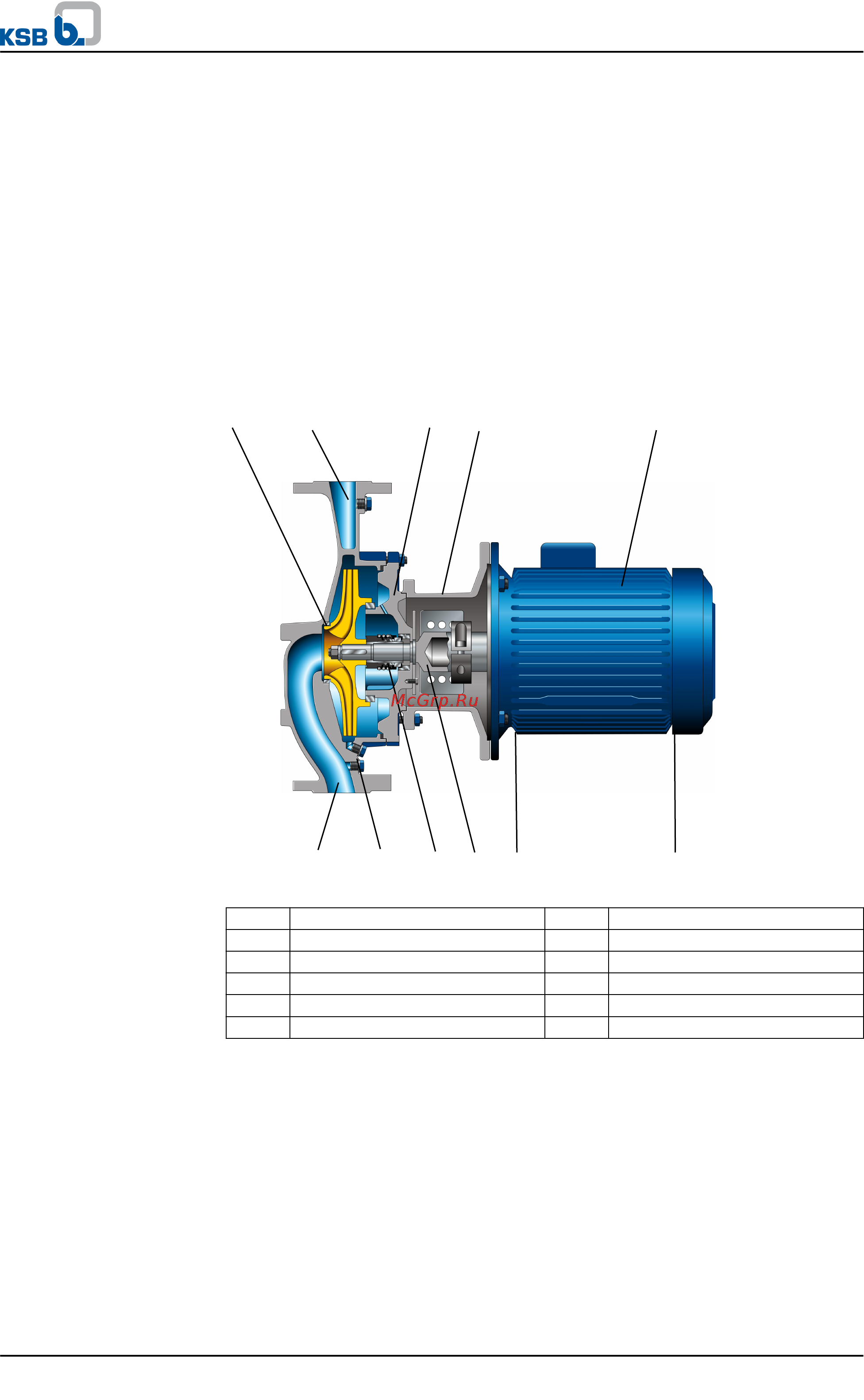

Рисунок 4: Сечение
1 Дросселирующая щель 2 Напорный патрубок
3 Крышка корпуса 4 Поддон привода
5 Корпус двигателя 6 Всасывающий патрубок
7 Рабочее колесо 8 Уплотнение вала
9 Вал 10 Подшипник качения
11 Подшипник качения
Насос выполнен с радиальным подводом потока и, расположенным напротив по
одной линии, радиальным выходом. Гидроагрегат жестко соединен с двигателем
при помощи соединительной муфты вала.
Перекачиваемая жидкость поступает через всасывающий патрубок (6) в насос и
форсируется ротационным рабочим колесом (7) в цилиндрический поток наружу. В
контуре канала корпуса насоса кинетическая энергия перекачиваемой жидкости
превращается в потенциальную энергию (давление), и перекачиваемая жидкость
направляется в напорный патрубок (2), через который она выходит из насоса.
Противоток перекачиваемой жидкости из корпуса во всасывающий патрубок
предотвращает дросселирующая щель (1). Проточная часть с обратной стороны
рабочего колеса ограничена крышкой (3), через которую проходит вал (9).
Отверстие для вала в крышке загерметизировано от окружающей среды
динамическим уплотнением (8) вала. Вал установлен в подшипниках качения (10 и
Корпус насоса
Форма рабочего колеса
Уплотнение вала
Подшипники
Исполнение
Принцип действия
4 Описание насоса/насосного агрегата
Etaline®
17 из 58
