KSB Etaline ETL-350-340/7504 280S [41/58] Etaline

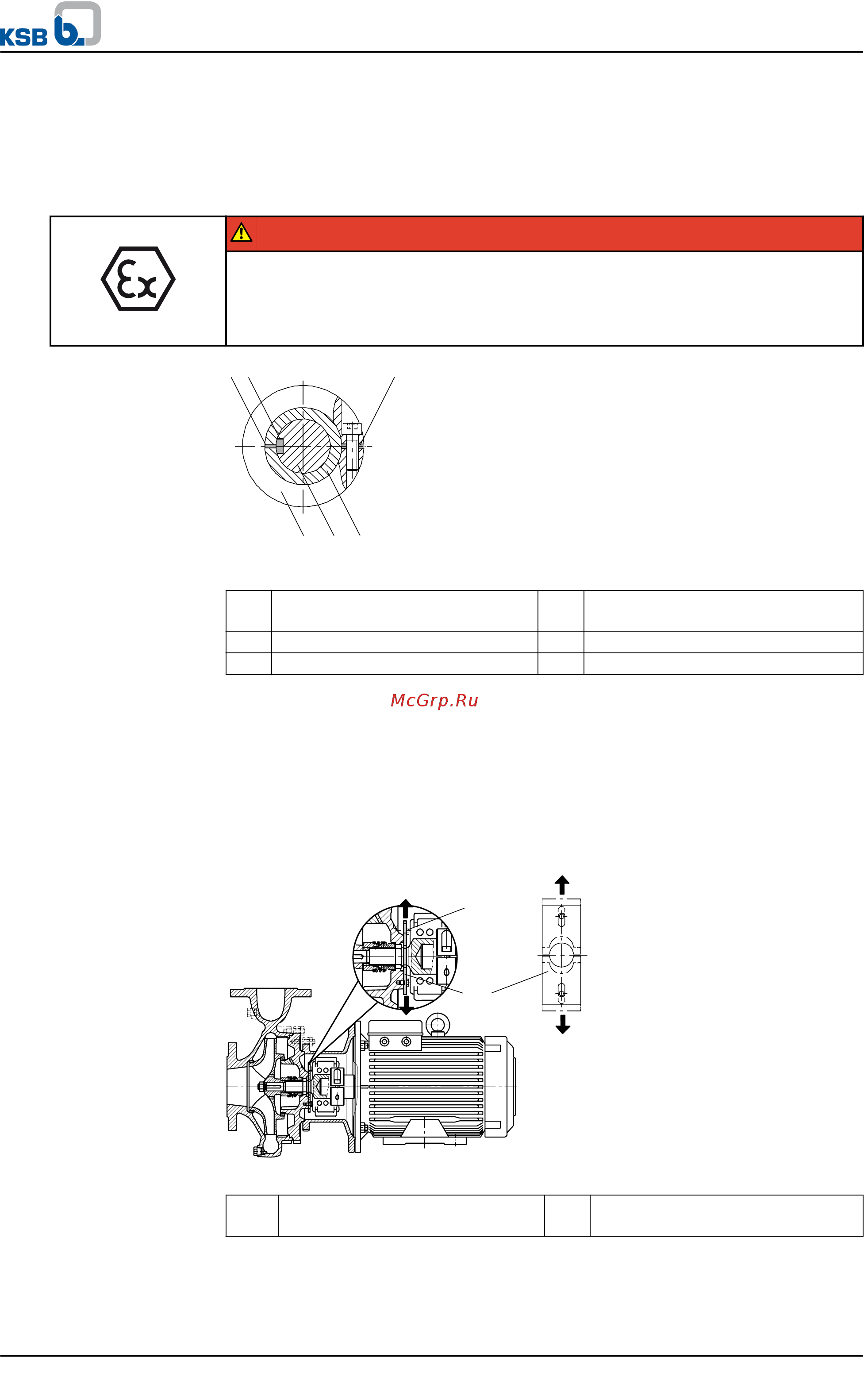

![KSB Etaline ETL-350-340/7504 280S [41/58] Etaline](/views2/1585122/page41/bg29.png)
3. Вставить съемный узел в спиральный корпус 102.
4.
Затянуть шестигранную гайку 920.2 (при резьбовой напорной крышке) или 920.1
(при зажимной напорной крышке) на спиральном корпусе 102.
7.5.5 Монтаж двигателя
ОПАСНОСТЬ
Ненадлежащее соединение вала
Опасность взрыва!
▷
Установить соединение вала между насосом и двигателем согласно указаниям
в руководстве.
54
1 2 3
6
1167:455/4
Рисунок 9: Установка конца вала двигателя на вал
1 Прорезь вала 2 Канавка под призматическую
шпонку на конце вала двигателя
3 Прорезь зажимного кольца 4 Зажимное кольцо
5 Вал двигателя 6 Вал
✓ Шаги и указания согласно (⇨ Глава 7.5.1 Страница 38) — (⇨ Глава 7.5.4
Страница 40) выполнены.
1.
Установить конец вала двигателя на вал 210 и следить за тем, чтобы канавка
под призматическую шпонку на конце вала двигателя и прорезь вала 210 были
совмещены и находились напротив прорези зажимного кольца 515 (см. рисунок:
"Монтаж конца вала двигателя на вал").
2. Затянуть винты с внутренним шестигранником 914.1.
3. Ослабить винты с шестигранными головками 901.1.
901.1
931
Рисунок 10: Удаление стопорных пластин
901.1 Винты с шестигранными
головками
931 Стопорная пластина
4. Вынуть обе стопорные пластины 931 из канавки вала 210.
5.
Затянуть винты с шестигранной головкой 901.1.
6. Установить и затянуть шестигранные гайки 920.4.
7 Техобслуживание/уход
Etaline®
41 из 58
