РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРЕОБРАЗОВАТЕЛЕЙ СЕРИИ PR6100
- 16 -

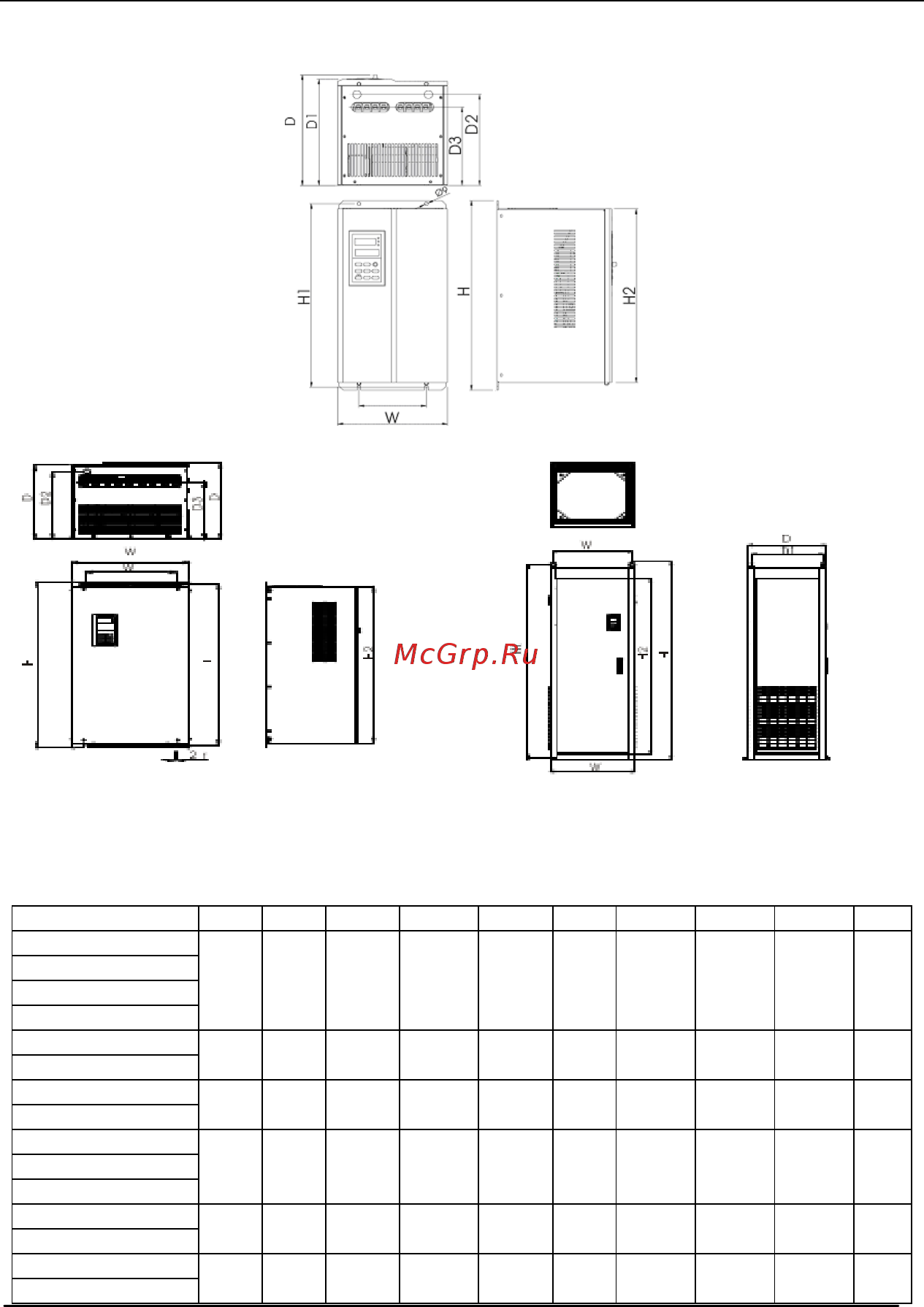

(в): Размеры преобразователей мощностью 11 кВт ~ 30 кВт
Размеры преобразователей мощностью (г): 37кВт~110кВт; (д): 132кВт~315кВт
Таблица 2-3. Габаритные и установочные
размеры преобразователей
Spec. W W1 H H1 H2 D D1 D2 D3 R
PR6100-0007T3G
132 120 232 218 162 152 92 117 2.5
PR6100-0015T3G
PR6100-0022T3G
PR6100-0040T3G
PR6100-0055T3G
206 143 286 269.5 252 199 189.5 155 114 4.5
PR6100-0075T3G
PR6100-0110T3G
247 186 350 334 312 232 222 190 160 4.5
PR6100-0150T3G
PR6100-0180T3G
261 160 486 470 443 279 267 233 200.5 4.5 PR6100-0220T3G
PR6100-0300T3G
PR6100-0370T3G
368 230 600 580 557 281 271 223.5 223.5 5
PR6100-0450T3G
PR6100-0550T3G
394 300 679 659 636 301 311 275 235 5
PR6100-0750T3G
