РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРЕОБРАЗОВАТЕЛЕЙ СЕРИИ PR6100
- 43 -
увеличивается разряд сотен и т.д. При повторном нажатии клавиши после
того, как эта клавиша была отпущена, число снова будет увеличиваться, начиная с
самого младшего разряда.
(3) Если нажать клавишу и не отпускать её, сначала уменьшается значение
самого младшего разряда; если осуществляется переход на разряд десятков,
уменьшается разряд десятков; если осуществляется переход на разряд сотен,
уменьшается разряд сотен и т.д. При повтором нажатии клавиши после
того, как эта клавиша была отпущена, число снова будет уменьшаться, начиная с
самого младшего разряда.Предположим, что текущим состоянием является
состояние останова с соответствующим значением параметра останова (P0.01 = 1);
преобразователь при этом функционирует, как указано ниже.
4.3 Подача электропитания на преобразователь
4.3.1
Проверка,
проводимая
перед подачей электропитания
Проводной монтаж следует
выполнять в соответствии с
требованиями, содержащимися в
главе «Подключение
преобразователя» данного
«Руководства».
4.3.2 Первоначальная подача
электропитания
Убедившись в правильности
выполнения проводного монтажа и
присоединения линии электропитания,
нужно замкнуть установленный на
входной стороне выключатель
электропитания переменным током; в
результате, на преобразователь
подаётся электропитание, светодиод
на клавиатурном пульте указывает на
состояние запуска, контактор
нормально замыкается, отображающее
заданную частоту индикаторное табло
показывает, что процесс
первоначальной подачи
электропитания успешно завершён.
Процесс первоначальной подачи
электропитания представлен на
Рисунке 4-11.
Отображено ли
изменение состояния
преобразователя в ходе
его пуска?
Правильную ли
величину имеет входное
напряжение?
▲
Да
▼
▼
Вход
Нет
Нет
Да
Да
Нет
Нет
Проводной монтаж
Правильно
ли выполнено при-
соединение?
Успешная подача
электропитания
Неудачная попытка
подачи электро-
питания
Нет
Слышен ли
звук
срабатывания электро-
м
агнита
Отображение
заданной частоты
Определение причины
неудачи
Р

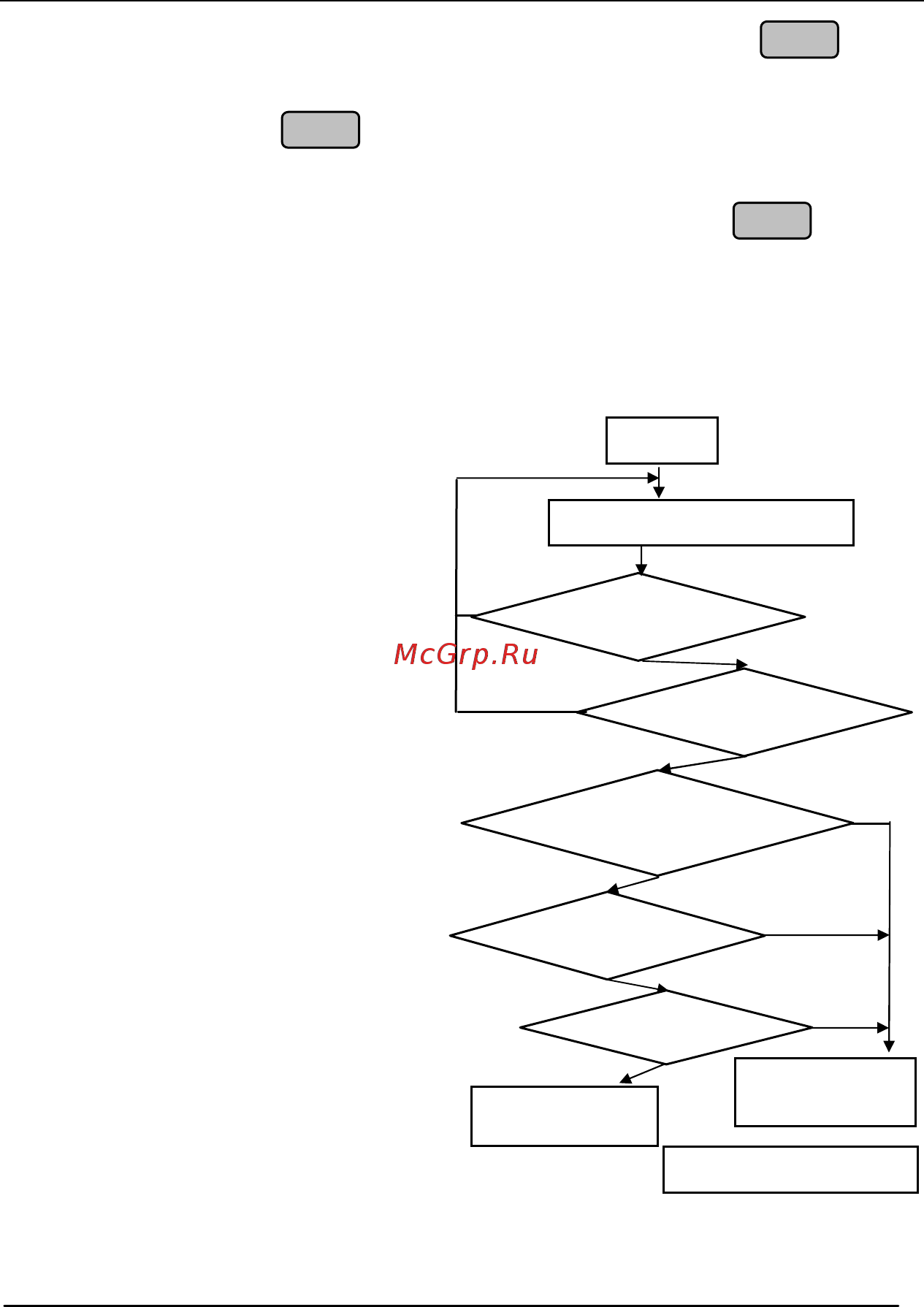

исунок 4-11. Блок-схема операций,
выполняемых при первоначальной подаче
электропитания в преобразователь
