РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРЕОБРАЗОВАТЕЛЕЙ СЕРИИ PR6100
- 18 -
применения разъём сетевого интерфейса RJ45. Максимальная длина этой
проводной электрической линии составляет 500 м. Клавиатурный пульт
дистанционного управления выполняет следующие функции:
(1) С его помощью можно управлять режимами работы, выполнять
останов, кратковременные многократные включения, сбрасывать состоя-
ние ошибки, изменять заданное значение частоты, значения функцио-
нальных параметров и направление вращения ведомого устройства.
(2) Возможно осуществление текущего контроля значения частоты,
задание частоты, выходного напряжения, выходного тока и т.д.
2.5.2 Кабель связи
Кабель связи, используемый с клавиатурным пультом дистанцион-
ного управления Модель: PR6100-LAN0020 (2,0 м).
Техническим условиям соответствуют стандартные конфигурации
для рассматриваемых здесь преобразователей, имеющие длину 1м, 2м,
5м, 10м и 20м; если требуется кабель длиной более 20 м, можно обра-
титься в нашу компанию.
Именно эти кабели используются для связи между клавиатурным
пультом дистанционного управления и ведущим устройством преобра-
зователя.
2.5.3 Тормозной резистор
Поскольку тормозной блок преобразователя серии PR6100 является
опциональным устройством, если он требуется, нужно явно указать это
при оформлении заказа. Энергопотребляющий тормозной резистор под-
бирается, как указано в Таблице 2-4; подключение тормозного резистора
осуществляется, как показано на Рисунке 2-1.

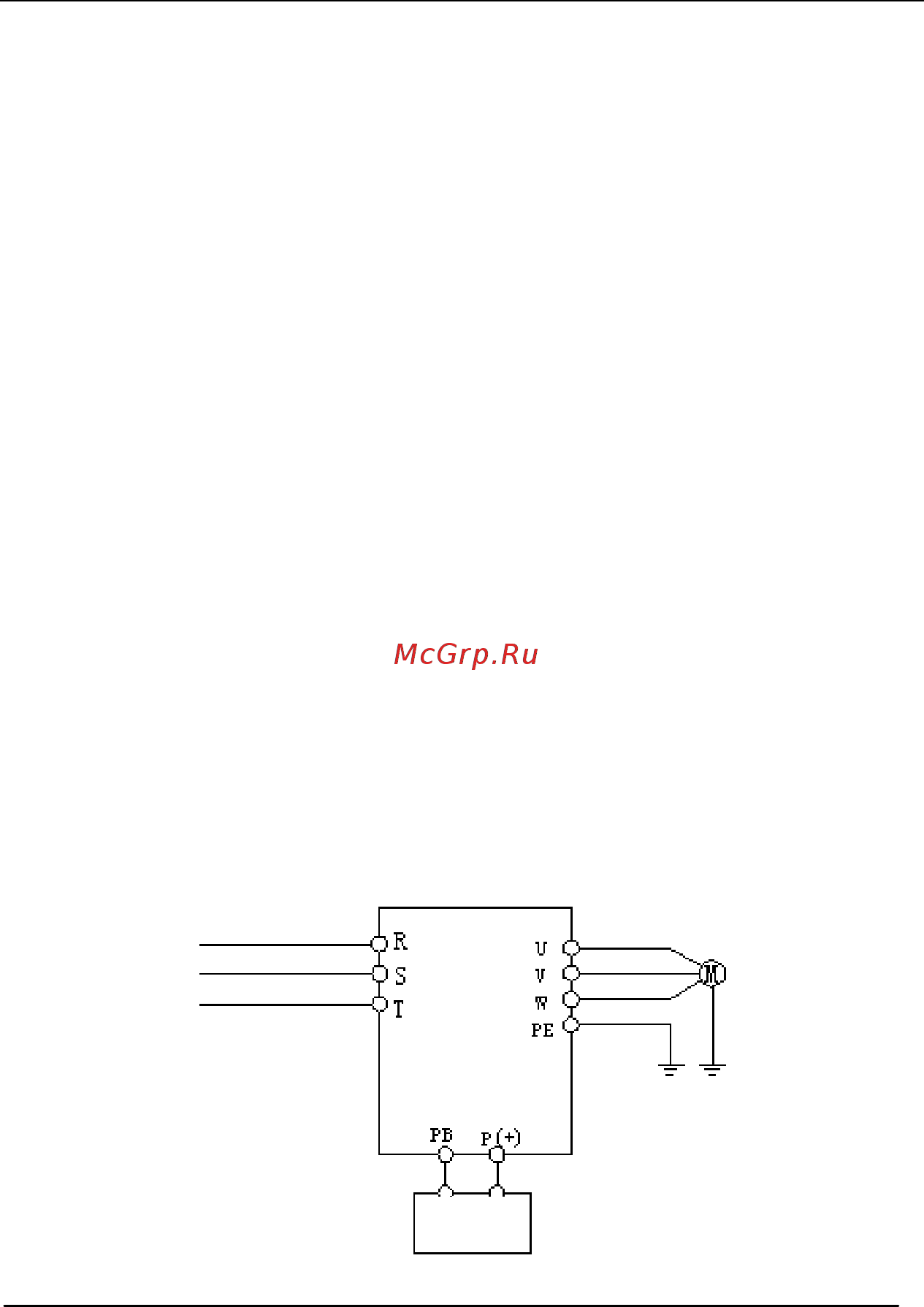

Рисунок 2-1. Подключенение тормозного блока к преобразователю
Преобра-
зователь
PR6100
Тормозной
резистор
