3.7.2 Внешняя проводка и зазе мление
(1) Линия,
соединяющая
преобразователь
с
электродвигателем (провода, отходя- щие
от клемм U, V, W), не должна рас-
полагаться параллельно линии элек-
тропитания провода, присоединённые к
входным клеммам R, S, T или R, T).
Кроме того, расстояние между ними
должно быть более 30 см.
(2) Три
провода,
идущие
от
клемм
U,
V,
W
преобразователя к электро-
двигателю, должны быть помещены в металлическую трубу или металли-
ческий жёлоб для проводов.
(3) Управляющая
сигнальная
линия
должна
представлять
собой
экрани-
рованный
кабель, экранирующая оболочка которого присоединена к клемме
PE (защитное заземление) преобразователя и заземлена вблизи одного
конца со стороны преобразователя.
(4)
Заземляющий
кабель
клеммы
PE
(защитное
заземление)
не
может
быть
соединён
с заземляющим проводом другого оборудования; он должен быть
присоединён непо-средственно к пластине заземления.
(5)
Провода
для
передачи
управляющих
сигналов
не
следует
прокладывать
параллельно сильнотоковым проводам или на небольшом расстоянии от них
(клеммы R, S, T или R, T и U, V, W); также их нельзя связывать в один жгут;
расстояние между ни-ми должно быть больше 20-60 см (в зависимости от
силы тока). Как показано на Рисунке 3-14, при необходимости укладки на
вертикальной плоскости они должны располагаться крестообразно.
(6)
Слаботочные
заземляющие
провода
для
таких
линий,
как
линия
управляющих сигналов или линия датчиков, и сильнотоковый заземляющий
провод должны быть заземлены независимо.
(7)
Категорически
запрещается
присоединять
другое
оборудование
к
входным
клеммам электропитания преобразователя (клеммы R, S, T или R, T).
Линия электропитания
или линия
электродвигателя
Управляющий сигнальный провод

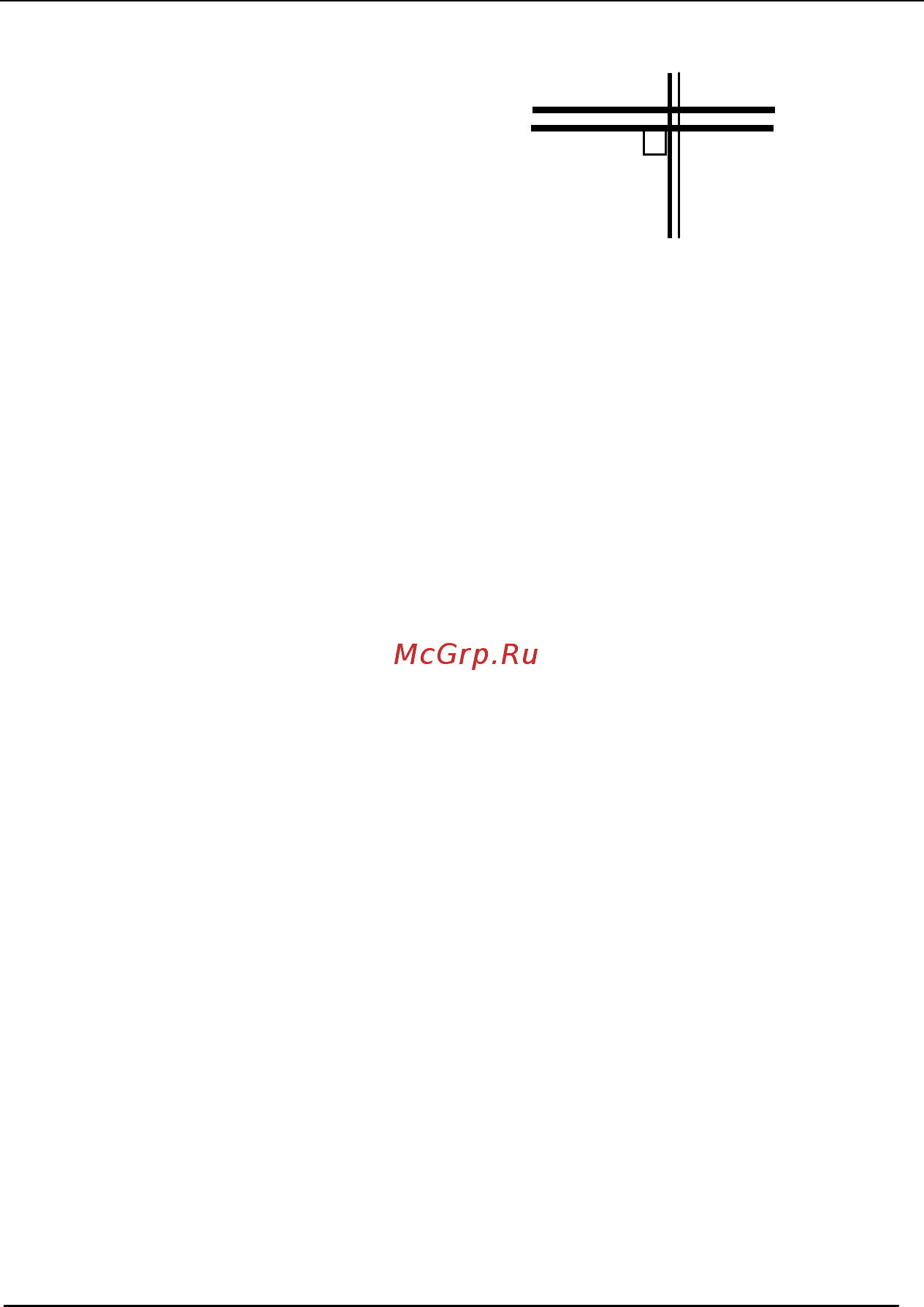

Рисунок 3-14. Требования к
прокладке проводов
