РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРЕОБРАЗОВАТЕЛЕЙ СЕРИИ PR6100
- 94 -

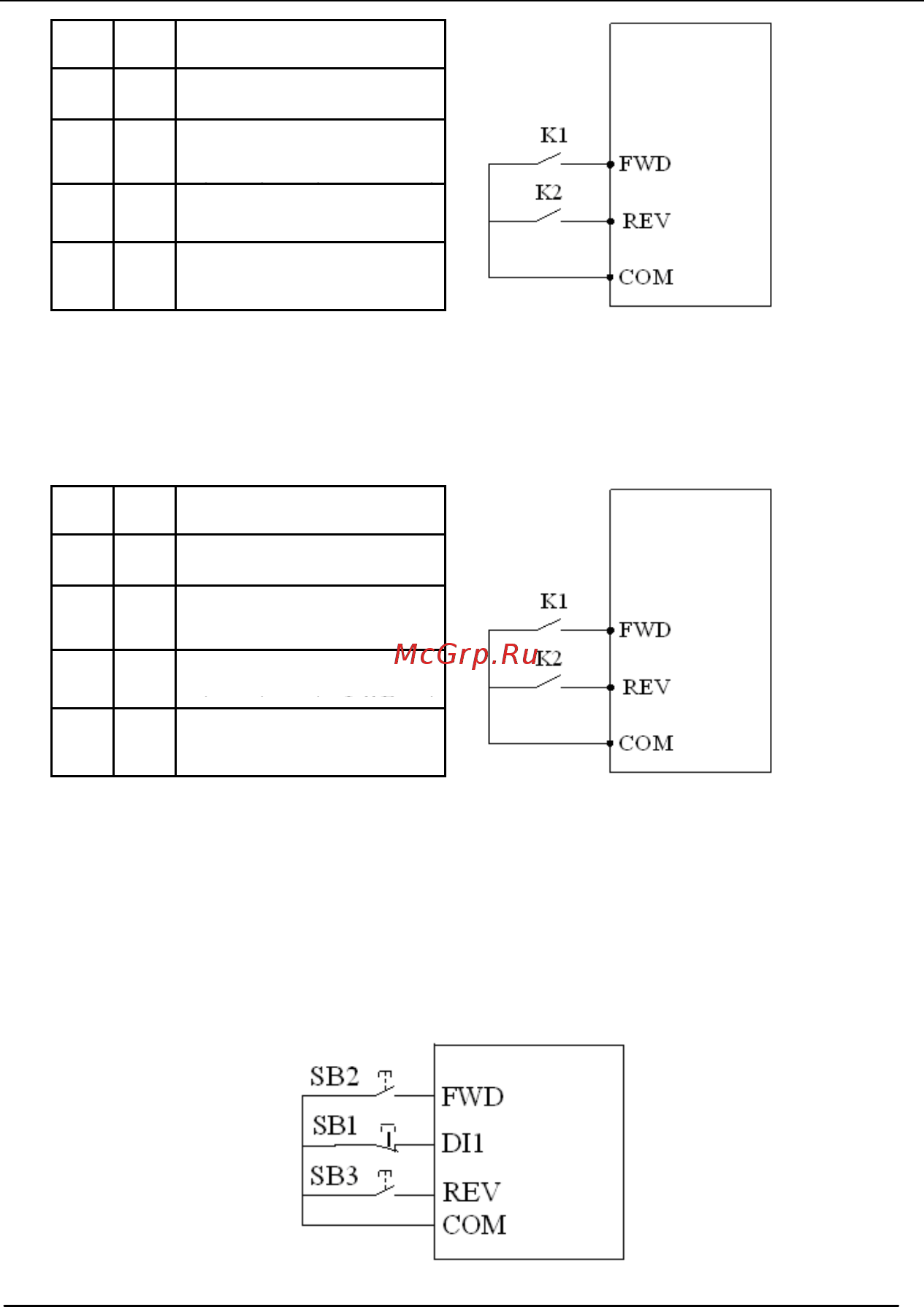

Рисунок 6-11: 2-проводной режим управления 1
типа
0：
：：
：2-проводной режим управления 2 типа
Показан на рисунке 6-12 (Режим по умолчанию)：
Рисунок 6-12: 2-проводной режим управления 2
типа
2：
：：
：3-проводной режим управления 1 типа
Как показано на рисунке 6-13, DI1 является клеммой 3-проводного
управления, осуществляемого клеммами DI1 ~ DI6.
SB2—Ключ для прямого пуска (постоянно разомкнут)
SB1—Ключ для остановки (постоянно замкнут)
SB3—Ключ для реверсивного пуска (постоянно разомкнут)
Рисунок 6-13: 3-проводной режим управления 1 типа
К2
К1
Команда
0
0
СТОП
1
0
Реверсивный ПУСК
0
1
Прямой ПУСК
1
1
СТОП
К2
К1
Команда
0
0
СТОП
1
0
СТОП
0
1
Прямой ПУСК
1
1
СТОП
