Руководство по эксплуатации преобразователей серии PR6000
- 79 -
17: Управление импульсным режимом 2
Может использоваться независимо; нет необходимости в совместном исполь-
зовании с клеммой FWD (ВПЕРЁД) или REV (НАЗАД); направлением по
умолчанию при работе в импульсном режиме является вращение вперёд.
18: Зарезервировано
19: Вход сигнала включения счётчика
Порт ввода счётных импульсов для встроенного счётчика; максимальная час-
тота следования этих импульсов 20 Гц; порт может использоваться для запо-
минания текущего значения счётчика при аварийном отключении электропи-
тания преобразователя.
20: Сброс счётчика и входа
Сброс встроенного счётчика; используется совместно с функцией №19 (вход
сигнала включения счётчика).
21: Вход частоты следования импульсов
Только для многофункциональной клеммы DI6; эта функциональная клемма
получает импульсный сигнал, соответствующий заданной частоте. Соотноше-
ние между частотой импульсов входного сигнала и заданной частотой рас-
сматривается при описании параметров P023 ~ P025.
P077
Двухпроводное/трёхпроводное
управление работой
0 ~ 2
0
Этот параметр обеспечивает три разных режима управления работой пре-
образователя через внешние клеммы.
0: Двухпроводной рабочий режим 1
K
2
K
1
Команда
р
абочего режима
0 0 Останов
1 0 R E V ( назад)
0 1 F W D ( вперёд)
1 1 Останов
K1
K2
FWD (вперёд)
REV (назад)
COM (общий)
Преобразователь

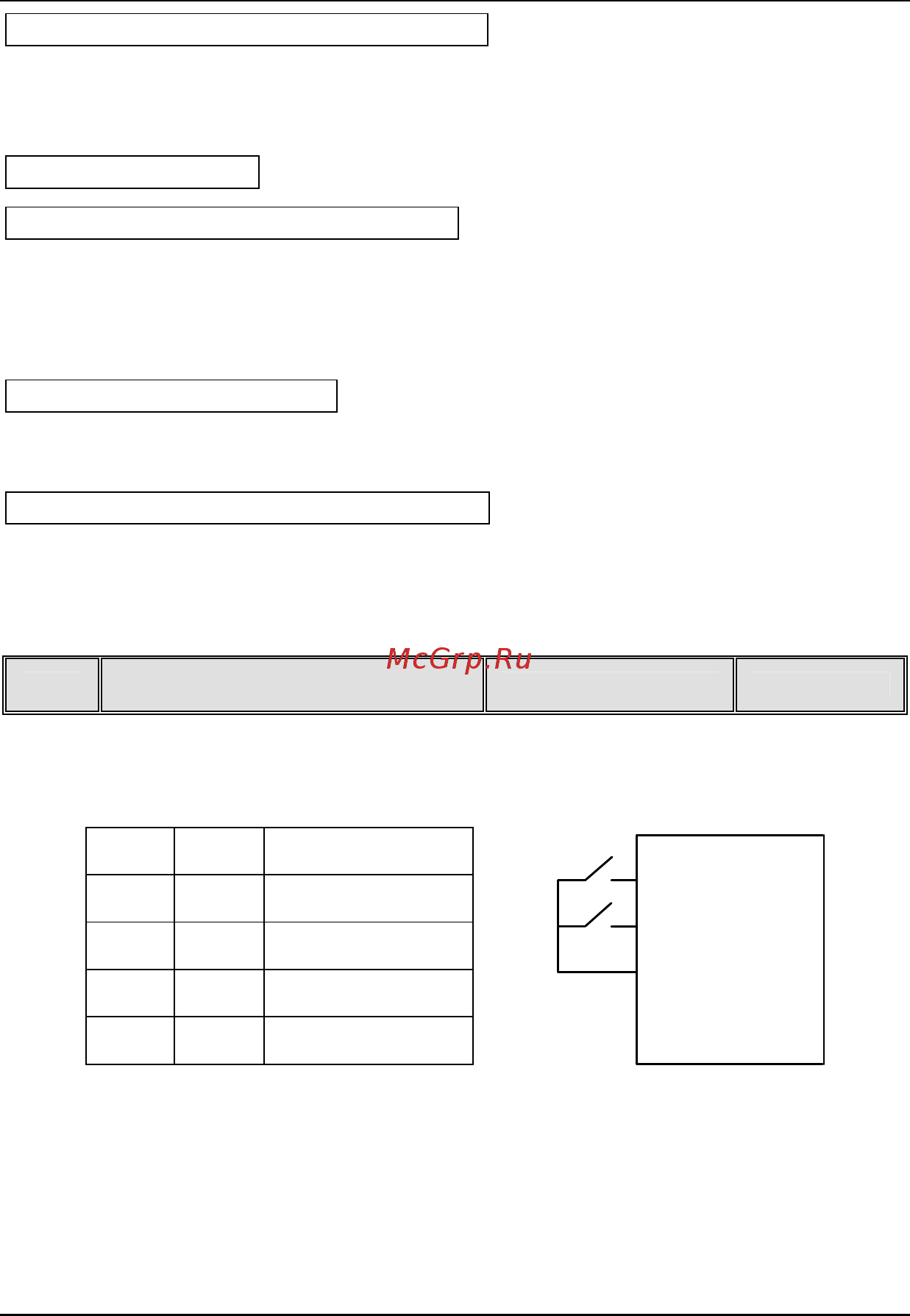

Рисунок 6-13. Двухпроводной рабочий режим 1
