Руководство по эксплуатации преобразователей серии PR6000

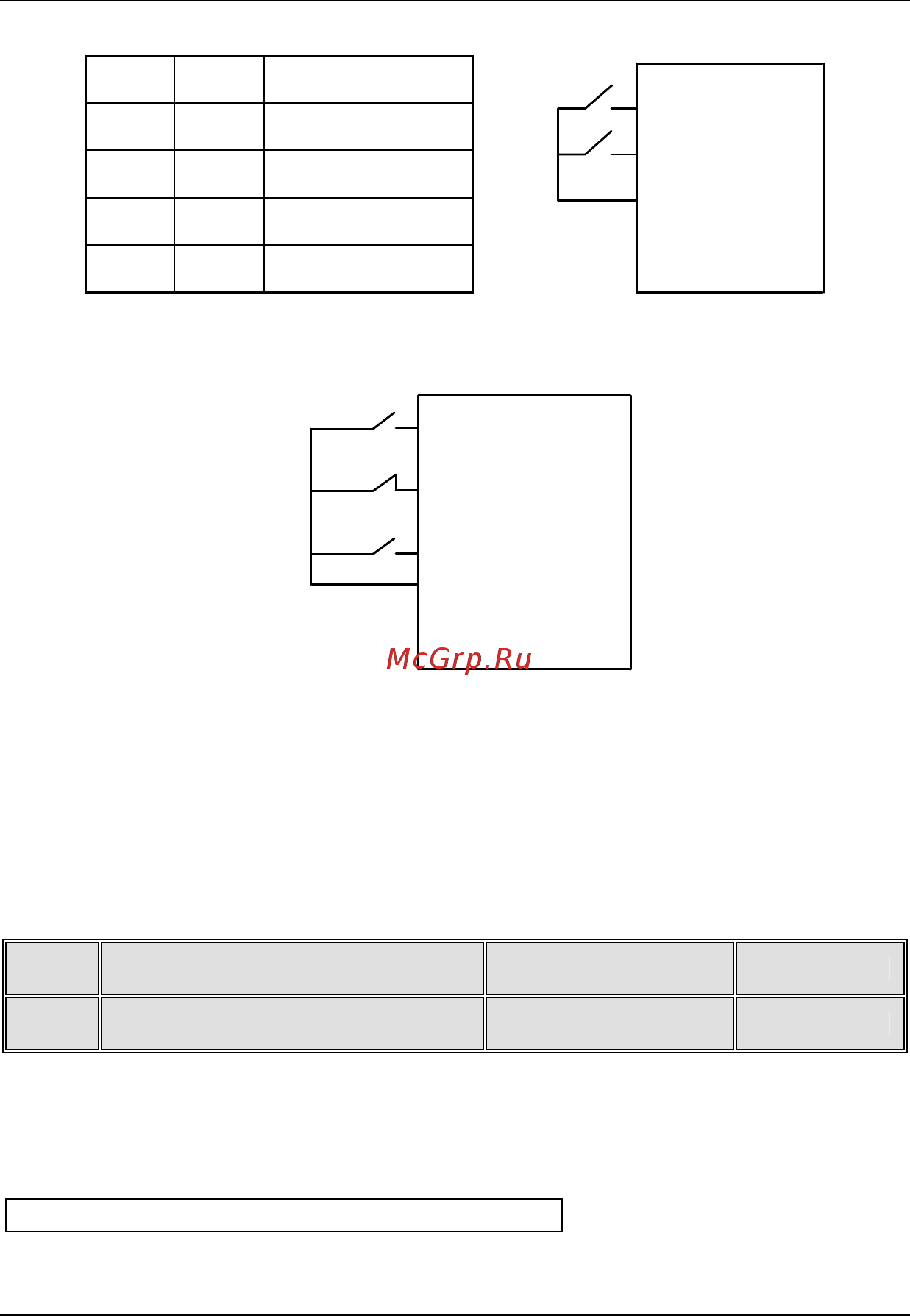

- 80 -
1: Двухпроводной рабочий режим 2
K
2
K
1
Команда
рабочего режима
0 0 Останов
1 0 R E V ( назад)
0 1 F W D ( вперёд)
1 1 R E V ( назад)
K1
K2
FWD (вперёд)
REV (назад)
COM (общий)
Преобразователь
Рисунок 6-14. Двухпроводной рабочий режим 2
2: Трёхпроводной рабочий режим
K1
FWD (вперёд)
Преобразователь
K2
K3
REV (назад)
COM (общий)
DI
i
Рисунок 6-15. Трёхпроводной рабочий режим
Где: K1 – Выключатель «Вперёд»
K2 – Выключатель «Останов»
K3 – Выключатель «Назад»
DI
i
представляет собой трёхпроводные управляющие клеммы; может
быть выбрана любая клемма из многофункциональных входных клемм
DI1 ~ DI6; при этом функция соответствующей клеммы должна быть ус-
тановлена в 13, то есть в режим трёхпроводного управления.
P078
Настройка выходной клеммы для
открытого коллектора DO1
0 ~ 11
0
P079
Настройка выходной клеммы для
открытого коллектора DO2
0 ~ 11
0
Клеммы DO1 и DO2 являются выходными клеммами для открытого коллекто-
ра; обеспечиваются перечисленные ниже опциональные значения указанных
выше параметров; одни и те же функции выходных клемм могут выбираться
многократно.
0: Сигнал рабочего состояния преобразователя
Когда преобразователь находится в рабочем состоянии, он выдаёт соответст-
вующий сигнал индикации.
