Руководство по эксплуатации преобразователей серии PR6000
- 82 -
Когда частота выходного сигнала преобразователя находится в полосе про-
верки на положительное/отрицательное приращение относительно заданной
частоты, предварительно устанавливается эффективный сигнал схемы с от-
крытым коллектором (низкий уровень) для выходной клеммы этой функции.
Частота
выходного
сигнала
Заданная
частота
Ширина полосы проверки
Время
Клемма
Y
i
Время
Высокое
сопротив-
ление
Высокое
сопротив-
ление
Высокое
сопротив-
ление

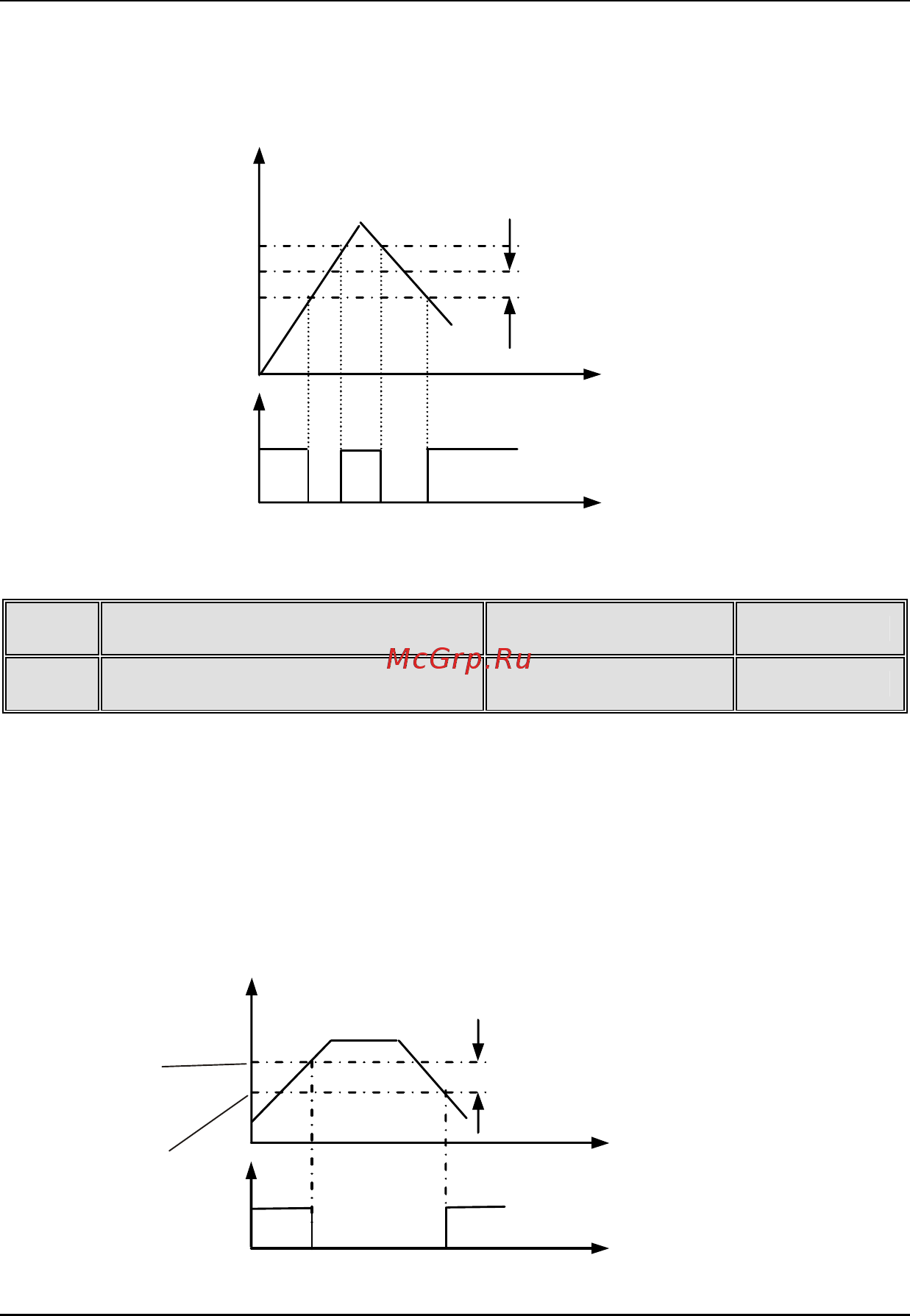

Рисунок 6-16. Вывод сигнала, пропорционального поступающей частоте
P081
Задание уровня частотного детекти-
рования
0,0 Гц ~ верхняя час-
тота
10,00 Гц
P082
Отставание частотного детектирова-
ния
0,0 Гц ~ 30,00 Гц
1,00 Гц
Этот параметр предоставляет функции 2 параметров P078 и P079 дополни-
тельные технические возможности; используется для задания уровня контроля
частоты. Как показано на Рисунке 6-17, когда выходная частота преобразова-
теля превышает заданное значение уровня частотного детектирования, на
клемму подаётся выходной эффективный сигнал схемы с открытым коллекто-
ром (низкий уровень), а когда выходная частота становится меньше сигнала
ч
астотно
го детектирования (величина запаздывания), на клемму подаётся не-
действительный выходной сигнал (высокое сопротивление).
Заданный
уровень
частотного
детектирования
D
Время
Время
Высокое
сопротивление
Частота
выходного
сигнала
Сигнал частотного детектирования
величина запаздывания()
Удалённый
уровень
частотного
детектирования
Высокое
сопротивление
Рисунок 6-17. Схема проверки уровня частоты
